키보드 | 레오폴드 FC750R 청축을 카일 박스 백축으로 교체했습니다

페이지 정보

작성자 0xb1acf1a9 쪽지보내기 메일보내기 자기소개 아이디로 검색 전체게시물 작성일18-01-04 17:41 조회203회 댓글12건

본문

06b9d9b5fa8d0c724d8a5485d82575af_1515054

분해 개시



인터넷에서 분해방법을 찾아봣는데 어디에도 나사를 풀어야 한다는 말이 없어서 고생했습니다.

알고보니 각 키보드 다리에 1개씩 / 가운데 케이블 꽂는부분에 Warranty 스티커 아래에 1개 해서 총 3개의 나사를 풀어야 분해가 가능합니다.

그것도모르고 나사도 안풀고 분해하려다 왤캐 하우징이 안뜯어져 낑낑...하다가 카드 2개 (어차피 안쓰는거긴햇지만)를 구부러트렷군요...

혹시 분해하시려는분이 있다면 유의하시기바랍니다.





06b9d9b5fa8d0c724d8a5485d82575af_1515054

제일 하단열만 디솔더링 / 축 교체 후 작동테스트



처음해보는 디솔더링이라 제대로 된건지 걱정스러워 디솔더링 및 축교체해서 납땜하고 테스트삼아 연결해서 입력이 잘되는지 테스트를 해봤습니다.

다행히 키보드 기판은 튼튼해서인지 저의 거지발싸개같은 디솔더링/납땜에도 불구하고 이상없이 잘 동작했습니다.

처음 시작할때 키보드 버릴 각오로 시작하긴 했지만 그래두 무사 작동해서 안도의 한숨을 쉬었습니다.







06b9d9b5fa8d0c724d8a5485d82575af_1515054

디솔더링 완료후 led조립을 앞두고



카일 박스축의경우 스위치 내부에 led를 담는 공간이 있기때문에 체리스위치와 led의 조립순서가 반대입니다

(체리 : 스위치 -> LED 연결 / 카일 박스 : LED 연결 -> 스위치 조립)

​디솔더링이 잘 안됬는지 ​LED를 뽑다가 scroll lock 쪽 LED 삽입부분의 동판을 날려먹었습니다 (...)

역시 작은부품은 뽁뽁이보단 솔더윅을 써야하는군요.. 솔더윅이 다 떨어져서 뽁뽁이를 사용했는데 뒤늦게 후회했습니다.

뭐 그래도 다행이라면 거의 존재의미가 없는 scroll lock 키의 led만 고장났다는 점일까요?

LED는 기존에 있던 LED를 사용했는데 극성표시가 없어서 야매로 극성을 판단하여 넣었는데 다행히 잘 동작하네요.

만약 새 LED가 있다면 새 LED 사용을 추천드립니다.





06b9d9b5fa8d0c724d8a5485d82575af_1515054

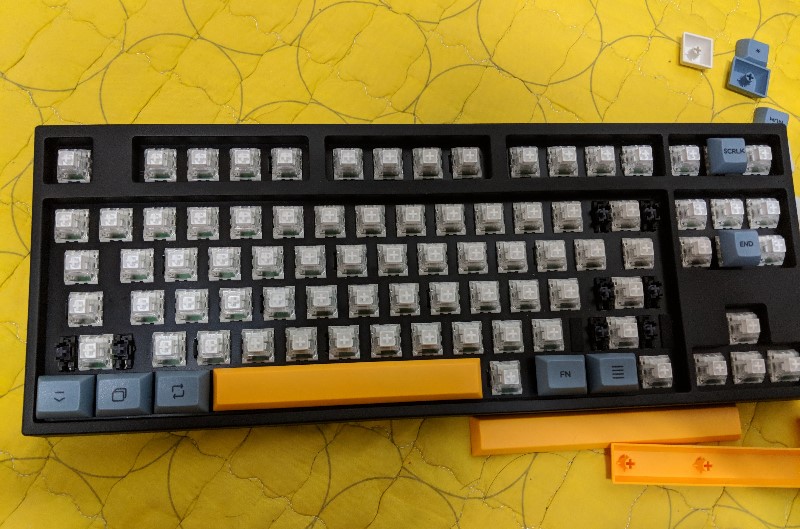

솔더링 및 조립 완료후 키캡 장착중인모습





사실 디솔더링이 고된 일이지 그냥 솔더링은 금방 끝납니다. 물론 그래도 스위치 자체가 많다보니 시간이 좀 걸리긴 하지만요

솔더링 완료하고 키캡 체결중인 모습입니다. 다행히 고장난부분은 없군요.

그래도 뭐든 하면 는다고, 이제 디솔더링이 좀 숙달되서 그런지 나중에는 속도가 좀 붙더라구요.

키보드 디솔더링에는 뽁뽁이로도 충분하지만 편하게 하시려면 솔더윅 사용을 추천드립니다. 가격이 좀 쎄긴해도 확실히 편리합니다.

특히나 LED처럼 작은 부품에는 뽁뽁이보단 솔더윅이 좋습니다.



키감 후기 : 확실히 체리 청축보다 좀더 경쾌한 달깍거림이 아주 마음에 드네요.

특히나 카일 박스 백축의 경우 스위치가 올라올때도 딸깍거리는 소리가 나기때문에 한층더 경쾌한 느낌을 더해줍니다.

작성일 제목 조회수 추천 / 비추천
2018-01-20 TINA 60% 커스텀키보드 완성했습니다 [11] 131 2 / 0
2018-01-10 새로산 키캡들이 도착했네요 [12] 157 1 / 0
2018-01-04 레오폴드 FC750R 청축을 카일 박스 백축으로 교체했습니다 [12] 204 3 / 0
2017-12-31 크리스마스때 지른 엔승 스시가 도착했네요 [16] 275 3 / 0
2017-12-28 최근 공제 참여한 키캡들 [8] 187 2 / 0
[ - http://hwbattle.com/bbs/board.php?bo_table=keyma&wr_id=5694 ]
좋아요 3 비추천 0

댓글목록

SIZZ님의 댓글

SIZZ 쪽지보내기 메일보내기 자기소개 아이디로 검색 전체게시물 작성일
profile image

고생하셨습니다
저 고통스러운 작업을 ㄷㄷㄷ
그리고 스크롤락 불 안들어오는거 레폴 기판이 양면이라 기판 반대쪽까지 납을 먹이면 아마 될거에요,

이것저것님의 댓글

이것저것 쪽지보내기 메일보내기 자기소개 아이디로 검색 전체게시물 작성일
profile image

요즘 카일 박스축이 대세군요.
완성도 좋은 기성품들 봐도 소리 좋고 느낌좋고..
저도 기회..되면 하나 장만 해보고 싶네요 ㅎㅎ 읔!

0xb1acf1a9님의 댓글

0xb1acf1a9 쪽지보내기 메일보내기 자기소개 아이디로 검색 전체게시물 댓글의 댓글 작성일
profile image

슬슬 기성품에도 중저가형 브랜드 위주로 라인업이 잡히는 모양새더라구요~
박스 백축은 이미 제품이 몇개 나와있고 갈축도 곧 출시예정인듯 하니
이렇게 번거롭게 디솔더링 (...) 할 필요없이 만나보실수 있을것같습니다.
아니면 엠스톤 DIY 킷 구매하셔서 납땜을 하시거나 커스텀키보드쪽으로 눈읃 돌려보시는것도 방법이지요~

0xb1acf1a9님의 댓글

0xb1acf1a9 쪽지보내기 메일보내기 자기소개 아이디로 검색 전체게시물 댓글의 댓글 작성일
profile image

으음... kbdfans 에서 주문한 tina 커스텀키보드에 박스 갈축을 집어넣는게 아마 끝일거같습니다.... 아마두말이지요...
