그래픽 | ZOTAC AMP EXTREME 과 AMP GTX1070 Ti D5 8GB - 남매는 멋졌다

페이지 정보

작성자 배틀뉴스 쪽지보내기 메일보내기 자기소개 아이디로 검색 전체게시물 작성일17-12-08 17:39 조회1,374회 댓글16건

본문

NVIDIA 의  GeForce GTX1070 Ti 발표 이후 각 AIB 제조사들도 발빠르게 GP104-300 기반의 제품들을 내놓고 시장에 출시하였습니다. ZOTAC 또한 GTX1070 Ti 기반의 3종 제품을 출시하였는데, 오늘 살펴볼 제품은 막내 MINI (한국 출시명 AIR) 를 제외한 AMP EXTREME 과 AMP 에디션 입니다.



두 제품을 한 곳에서 소개해드리는 이유는 짐작하셨는지 모르겠지만 두 제품이 동일하면서도 다른 모습을 갖추고 있기 때문입니다. 저희는 이 두 제품을 남매 - 오빠와 여동생 쯤으로 소개해드리고자 합니다. 이 두 제품은 같은 기반(PCB)을 가지고 있지만 최종 완성본의 성격은 다르게 마무리 되었습니다.



아직까지 팩토리 OC 된 GTX1070 Ti 이 없으므로 AMP EXTREME 과 AMP 는 동일한 스펙을 가지고 있습니다. 물론 이것은 NVIDIA 에서 팩토리 OC 제품을 출시하지 말도록 한 것이지 불가능한 것은 아닙니다. 일부 제조사들은 바이오스를 통해서 OC 된 제품을 준비하고 있을 뿐만 아니라 GP104 를 활용한 괴물 제품을 내놓은 곳도 이미 있는 것으로 알려졌습니다. (GDDR5X...)





0ecce550d86825664d8c56b031bd5163_1513001



0ecce550d86825664d8c56b031bd5163_1513002

▲ 아... 두 제품의 GPU-Z 가 동일하게 표시되는 것을 깜빡 잊고 각각 캡쳐후 다른 파일명으로 저장하여 편집하였습니다.
왼쪽이 AMP EXTREME 우측이 AMP 제품의 GPU-Z 샷입니다.





아무튼 당분간 소개해드릴 모든 GTX1070 Ti 계열 제품들의 스펙은 모두 같습니다.



AMP EXTREME 과 AMP 의 제품 구성을 간단하게 살펴보고 내외형으로 넘어가겠습니다. 제품과 함께 제공되는 구성품으로는 드라이버 CD 와 품질 보증서, 보조 8핀 GFX 전원용 변환 케이블이 있으며 AMP EXTREME 의 경우는 블랙 메쉬 처리된 케이블을 제공합니다.



0ecce550d86825664d8c56b031bd5163_1513002

▲ ZOTAC AMP EXTREME 지포스 GTX1070 Ti D5 8GB의 제품 구성 내용물.



0ecce550d86825664d8c56b031bd5163_1513002

▲ ZOTAC AMP 지포스 GTX1070Ti D5 8GB 의 제품 내용 구성품.







▣ 제품 외형 보기 - 남매는 이렇게 다르다.



0ecce550d86825664d8c56b031bd5163_1513003





AMP EXTREME 과 AMP 에디션은 외형적으로 크게 구분됩니다. AMP EXTREME 의 외관은 매우 남성적이며 AMP 의 경우는 그와 상반되는 매우 여성적인 곡선을 갖추고 있습니다. 더구나 AMP EXTREME 은 그 크기와 3팬이 가져다 주는 육중함이 매우 크게 느껴집니다.



0ecce550d86825664d8c56b031bd5163_1513003

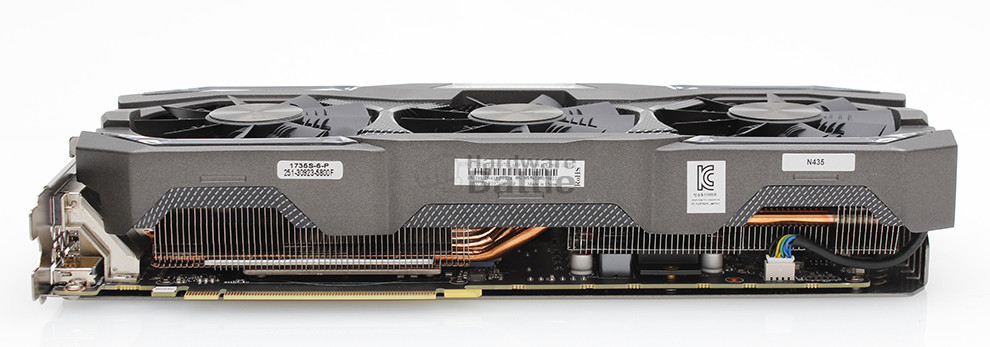

2.5슬롯 크기의 두께와 전체를 감싼 건메탈 색상의 외관은 물론 백플레이트의 일부가 그래픽 카드 꼬리 부분까지 감싸고 올라오는 견고함이 묵직함을 전해줍니다. 또한 전면의 LED 는 물론 후면 백플레이트에 LED 처리된 PUSH THE LIMIT 글자가 동작시에 점등되므로 외관의 시각적은 효과는 매우 뛰어납니다. AMP EXTREME 의 몇몇 사진과 설명을 보시겠습니다.



0ecce550d86825664d8c56b031bd5163_1513003

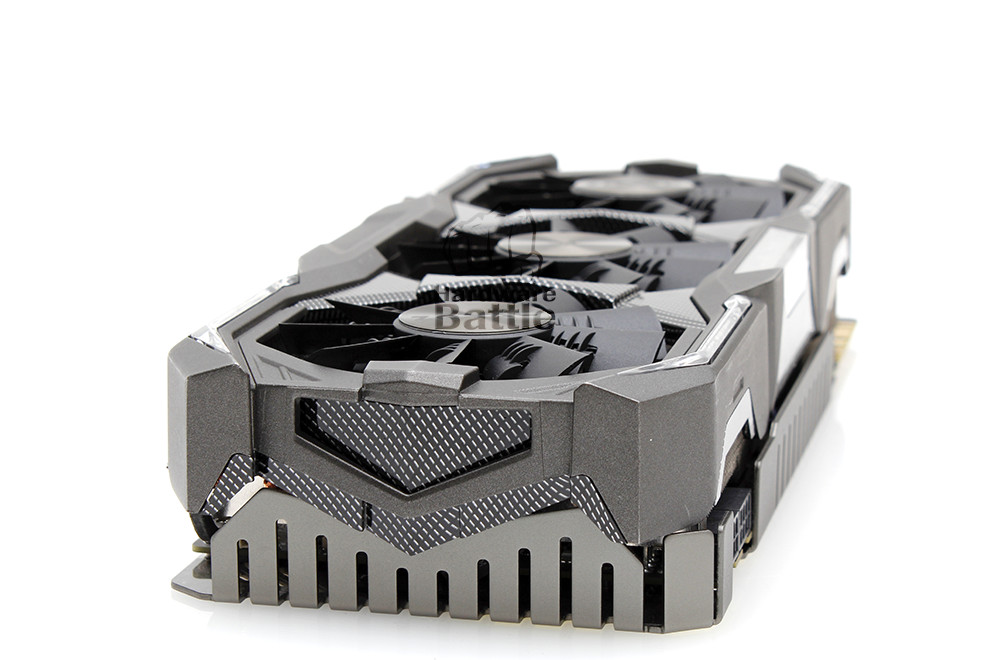

▲ 백플레이트가 PCB 를 지지하기만 하는 것이 아니라 후면에서 그래픽 카드를 감싸안는 매우 안정적인 느낌을 주는 디자인입니다. 3개의 팬에서 만들어진 공기의 흐름이 카본 소재의 프레임을 통해 깊숙히 전해지게 만들어졌습니다.
0ecce550d86825664d8c56b031bd5163_1513003
0ecce550d86825664d8c56b031bd5163_1513003
0ecce550d86825664d8c56b031bd5163_1513003

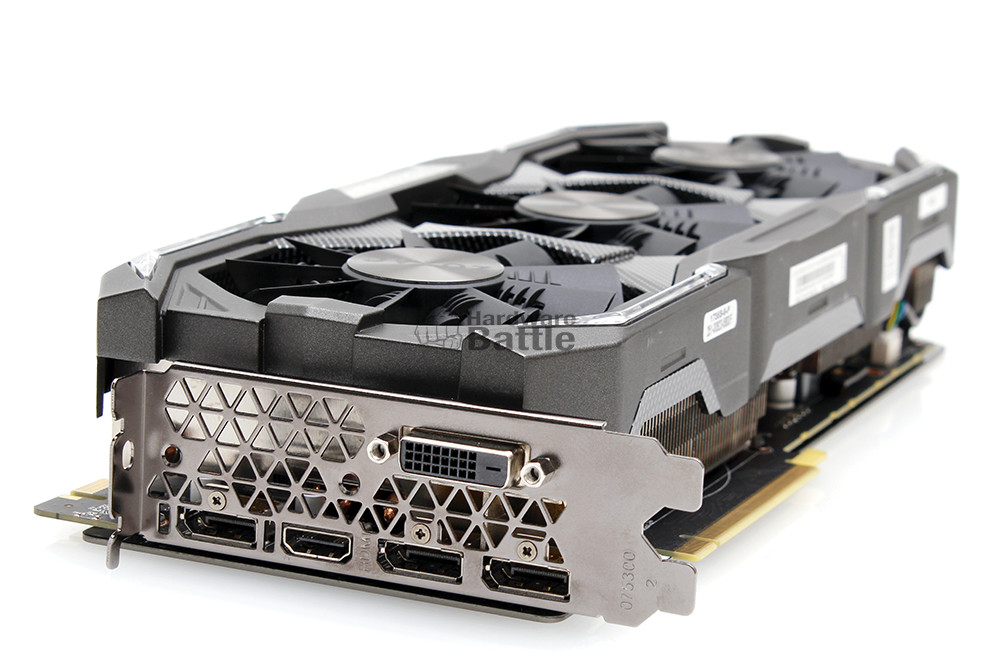

▲ 출력부에는 3개의 Display 포트, HDMI 2.0b 포트 한 개 그리고 듀얼링크 DVI-D 포트를 제공하고 있습니다.

0ecce550d86825664d8c56b031bd5163_1513003

▲ AMP EXTREME 에는 3개의 90mm EKO 팬이 장착되어 ZOTAC 의 IceStrom 쿨링을 구성합니다. EKO 팬은 듀얼 블레이드 구성으로 공기 흐름을 골고루 분산시키면서 소음을 최소화하도록 만들어졌습니다.  기존 팬 대비 최대 30% 더 효율적이라고 합니다.

점선 무늬 부분의 카본 소재의 EXOARMOR 는 쿨러 프레임의 내구성을 높이고 백플레이트와 함께 남성적인 외형을 완성합니다.




0ecce550d86825664d8c56b031bd5163_1513007

▲ 적절한 타공 위치와  POWER BOOST 그리고 PUSH THE LIMIT 폰트의 조화가 조텍 다운 디자인을 선보입니다. PUSH THE LIMIT 는 LED 로 점멸됩니다.



0ecce550d86825664d8c56b031bd5163_1513008

▲ 2개의 8핀 GFX 전원부의 LED 는 전원이 인가되지 않는 경우 레드(RED), 전원이 모두 연결되면 그린(GREEN) 으로 점등됩니다.





AMP 의 경우 두 개의 100mm 블레이드 팬을 감싸는 건메탈 프레임으로 만들어지는 곡선이 여성스러운 감성을 일깨우는 외형을 가지고 있습니다. AMP EXTREME 과 같은 뼈대(PCB) 를 사용한다는 것을 믿을 수 없을만큼 두 제품이 다른 외형을 가지고 있는 것도 재미있는 점입니다. AMP 에디션 또한 IceStorm 쿨링 기술을 사용하였으며 백패널을 가지고 있긴 합니다만, AMD EXTREME 보다 간소화되고 깔끔한 느낌의 디자인입니다.



0ecce550d86825664d8c56b031bd5163_1513009
0ecce550d86825664d8c56b031bd5163_1513009
0ecce550d86825664d8c56b031bd5163_1513009

▲ 3팬 주변의 LED 를 제공하는 AMP EXTREME 과 달리 AMP 에디션은 카드 측면의 ZOTAC 글자만 LED 로 점등됩니다.

0ecce550d86825664d8c56b031bd5163_1513009

▲ 이번 조텍 GTX1070Ti 제품들은 그래픽 카드의 꼬리 부분까지 잘 마무리되어 있습니다. 5개의 히트 파이프 중 일부 끝부분을 볼 수 있습니다.

0ecce550d86825664d8c56b031bd5163_1513010

▲ AMP EXTREME 과 같은 LED 폰트가 없다는 아쉬움은 있습니다만 깔끔한 느낌의 디자인을 살려주는 블랙과 그레이 데칼의 조합입니다.




▲ ZOTAC AMP EXTREME 지포스 GTX1070 Ti D5 8GB 제품의 전면 LED 구동 모습.





▣ 제품 내부 상세보기



서두에 밝힌 바와 같이 AMP EXTREME 과 AMP 에디션은 쿨링 파트를 제외하고 완전히 같은 PCB 기판을 사용하고 있습니다. PCB 기판에 만들어진 볼트 위치를 보면 두 제품을 모두 수용하기 위해 만들어졌음을 쉽게 알 수 있습니다. AMD EXTREME 에서 사용하지 않는 볼트홀은 AMP 에디션를 위해 만들어진 것입니다.



0ecce550d86825664d8c56b031bd5163_1513011

▲ AMP EXTREME 의 쿨러 부분. 6개의 히트파이프가 사용되었습니다.

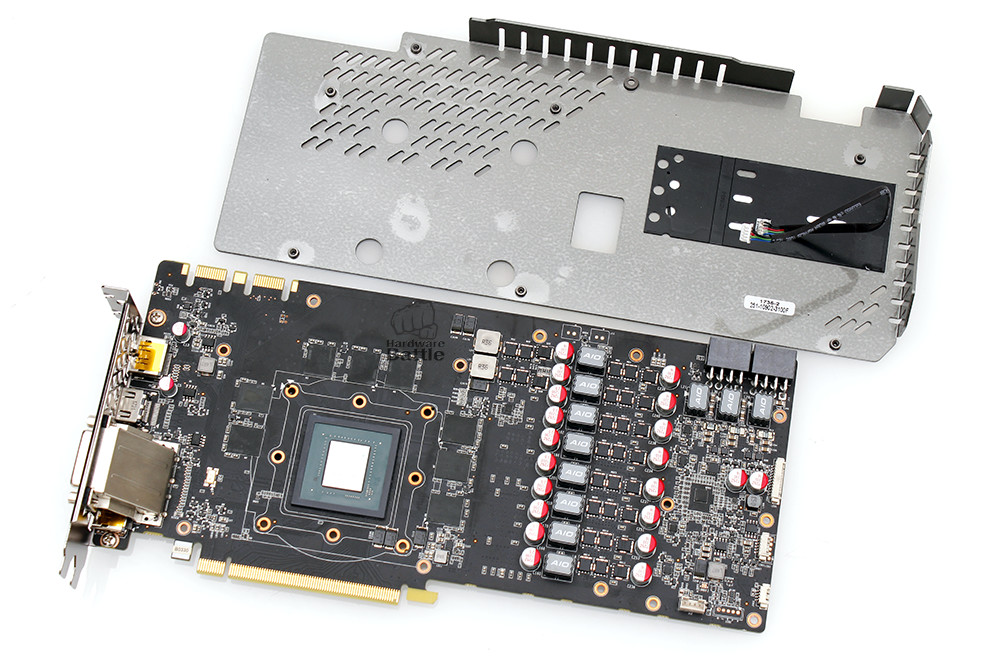

▼ 백플레이트와 PCB 기판 사이에 써멀패드는 없습니다.  아래는 전원부 MOSFET 부분의 히트싱크를 떼어낸 상태입니다.


0ecce550d86825664d8c56b031bd5163_1513011





우선 AMP EXTREME 을 살펴보겠습니다. 쿨러를 제거하고 PCB 기판과 분리하면 두터운 히트 싱크와 6개의 히트파이프를 확인할 수 있습니다. 3개의 90mm EKO 팬을 모두 수용해야 하기 때문에 전체 쿨러부분의 크기도 크지만 두터운 히트 싱크를 통해서 충분한 풍량이 최대한 많은 면적과 접촉할 수 있도록 되어 있습니다.



0ecce550d86825664d8c56b031bd5163_1513011

▲ 두터운 히트싱크, 6개의 히트파이프, 그리고 히트 싱크의 메모리 접촉면 넓이가 AMP 에디션 보다 넓습니다.





AMP 에디션의 쿨링 파트는 두 개의 100mm 블레이드 팬과 5개의 히트파이프, 그리고 히트싱크로 구성되어 있습니다. AMP EXTREME 의 3팬보다 느린 속도로 회전하므로 히트싱크는 상대적으로 얇습니다. 기존에 사용하던 2팬 방식이라 크게 달라진 점은 없습니다.



0ecce550d86825664d8c56b031bd5163_1513012
0ecce550d86825664d8c56b031bd5163_1513012

두 제품의 가장 큰 차이점이 히트싱크와 쿨링팬에 따라 만들어지기 때문에 이를 비교하는 추가 사진들을 준비해보았습니다. 히트 싱크의 두께, 면적에서의 차이와 팬 갯수에 따른 공기 흐름이 전달되지 않는 데드 스팟(Dead Spot) 을 줄이기 위한 히트파이프 위치 상의 차이들을 눈여겨 보시면 되겠습니다.



0ecce550d86825664d8c56b031bd5163_1513012
0ecce550d86825664d8c56b031bd5163_1513012

 전원부의 경우, uPI9511 PWM 컨트롤러와 uPI1951 MOSFET 드라이버, Magnachip 의 N-MOSFET, 그리고 uPI1666Q PWM 컨트롤러를 조합하여 구성한 8+ 3 페이즈로 표기하고 있습니다.



0ecce550d86825664d8c56b031bd5163_1513014









▣ 성능 테스트



0ecce550d86825664d8c56b031bd5163_1513012

모두 동일한 GPU 코어 클럭과 메모리 클럭으로 동작하는 GTX1070 Ti 제품들이지만 AIB 제조사들마다 조금씩 차이를 보이기 마련입니다. AMP EXTREME 과 AMP 에디션은 PCB 기판도 동일하게 공유하고 있지만 성능에 있어서는 아주 약간의 차이를 보여주고 있습니다.



0ecce550d86825664d8c56b031bd5163_1513013

0ecce550d86825664d8c56b031bd5163_1513013



경우에 따라서는 오차 범위를 넘어서는 차이를 보여주기도 합니다. 쿨러만 다를 뿐이지만 부스트 클럭에 있어서 차이가 있을 것이라는 가설을 세워보며 테스트 결과들을 살펴보겠습니다.



0ecce550d86825664d8c56b031bd5163_1513013

0ecce550d86825664d8c56b031bd5163_1513014

0ecce550d86825664d8c56b031bd5163_1513014

0ecce550d86825664d8c56b031bd5163_1513014

0ecce550d86825664d8c56b031bd5163_1513014

0ecce550d86825664d8c56b031bd5163_1513014

0ecce550d86825664d8c56b031bd5163_1513014

0ecce550d86825664d8c56b031bd5163_1513014



▣ 전력 소모, 팬 스피드 및 발열



2개의 8핀 GFX 전원을 사용하고 있음에도 전력소모는 대체적으로 준수하게 나타났습니다. 로드 시에도 200W 를 조금 상회하는 수준이었으며 쿨링 성능 덕분인지 발열도 매우 적었습니다. 특히 AMP EXTREME 의 경우 GPU 코어 온도가 매우 낮게 유지되고 있어 쿨링팬의 회전수가 거의 고정된 것과 같은 착각이 들 정도로 변동이 적었습니다.



0ecce550d86825664d8c56b031bd5163_1513018

백플레이트 후면으로 측정되는 발열의 수준은 PCB 기판과 써멀패드와 같은 방법으로 접촉되고 있지 않았기 때문에 GPU 코어 온도 대비 상대적으로 적게 관측되었지만, 쿨링 성능의 잇점도 상당 부분 반영된 결과라고 할 수 있겠습니다. 흔히들 말하는 손도계를 통해서도 로드시 AMP EXTREME 의 쿨링 수준은 매우 뛰어나다고 볼 수 있습니다.



0ecce550d86825664d8c56b031bd5163_1513018
0ecce550d86825664d8c56b031bd5163_1513018

0ecce550d86825664d8c56b031bd5163_1513018
0ecce550d86825664d8c56b031bd5163_1513018

AMP 와 AMP EXTREME 모두 특정 범위 내에서 쿨링팬이 정지하는 Freeze 팬 과 같은 기능은 없습니다. 쿨링팬이 항상 동작하고 있는 것에 대한 유저에 따른 호불호가 갈리게 마련이지만 두 제품 모두 쿨링팬의 동작 속도를 고려하면 매우 정숙한 동작 환경을 만들어주는 제품들입니다. 다만, AMP EXTREME 의 경우 로드 시 PWM 팬이 오히려 팬 속도가 낮아진 다음 다시 상승하는 것이 관찰되는 특이한 점이 보이긴 하였습니다. AMP 의 경우는 GPU 온도가 약 55도를 넘어가면서 팬 속도가 상승하여 최대 1541 rpm 까지 기록되었습니다.





0ecce550d86825664d8c56b031bd5163_1513018



열화상 이미지에서 AMP EXTREME 의 전원부가 AMP 에디션 보다 높은 온도를 보여주고 있는데 LED 폰트 부분으로 발산되는 열 때문이며 AMP 와 동일한 방식의 백플레이트였다면 보다 낮거나 비슷한 수준의 발열을 보여주었을 것입니다. PCB 와 직접 맞닿아있지 않다는 점을 고려하더라도 두 제품 모두 쿨링 성능은 뛰어나다고 할 수 있습니다.



▣ FireStorm 을 사용한 오버클러킹



출시 전부터 하드웨어 수준에서의 오버클러킹의 제한이 있을거라 예고된 GTX1070Ti 이지만 소프트웨어 툴을 사용하여 수동 오버클러킹은 여전히 가능합니다. Zotac 은 자사의 FireStorm 소프트웨어를 새롭게 배포하면서 제품마다 오버클러킹을 쉽게 할 수 있는 프로필을 제공합니다. AMP EXTREME 의 경우 GPU 코어클럭과 메모를 클럭을 각각 +150 MHz, +200MHz (메모리 부스트시 클럭)으로 하는 프로필을 제공하며, AMP 에디션의 경우 Zotac 홈페이지(www.zotac.com) 에서 배포하는 FireStorm 패키지와 함께 AMP 에디션을 위한  GPU 코어 +70 MHz, 메모리 클럭 +100 MHz 을 지원하는 FireStorm 을 배포 중입니다.



0ecce550d86825664d8c56b031bd5163_1513019



사용법도 간단하여 FIreStorm 툴에서 OC 프로필을 불러온 다음 적용 버튼을 누르면 바로 OC 된 클럭을 학인할 수 있습니다. 이른바 원클릭 OC 로 사용자는 이 OC 프로필을 윈도우 시작시 적용하거나 프로필을 수동으로 편집하여 불러오게 하는 것이 가능합니다.



0ecce550d86825664d8c56b031bd5163_1513020

▲ FireStorm 을 통해 적용한 OC 값을 GPU-Z 에서도 확인할 수 있습니다.







▣ 맺음말



항상 ZOTAC 의 제품들은 ' 조텍 다움 ' 을 내세우고 있습니다. 3팬의 강력함과 육중한 히트싱크로 구성된 IceStrom 쿨링은 GTX 1080 AMP Extreme+ 에 이어 매우 강력한 쿨링 효과를 보여주고 있으며 더불어 적용된 팬 그릴 타입의 RGB LED 도 화려함을 좋아하는 유저들에게 충분한 놀잇감이 될 수 있습니다. 이번에도 조텍의 디자인은 그 모습을 잃지 않고 계속 되고 있습니다. 다만, 제외된 프리즈(Freeze) 팬에 대해서는 호불호가 있을 것으로 보입니다.



ZOTAC 의 AMP EXTREME 과 AMP 지포스 GTX1070 Ti 가 항상 그랬듯이 유저에게 좋은 선택이 될 수 있다는 또 한 번의 책장을 넘겨봅니다.



FIN.
