▣ ASUS ROG (Republic Of Gamers) 시리즈의 역사

에이수스 ROG 시리즈의 시작은 지금으로부터 10년 전인 2007년으로 거슬러 올라갑니다.

최초의 ROG 시리즈는 에이수스의 얼굴마담이나 다름없던 메인보드로부터 시작됐습니다. 인텔 P965 기반의 코만도(COMMANDO), AMD는 엔포스 590 기반의 크로스헤어(CROSSHAIR)가 첫 제품으로 출시되었으며, 막시무스(MAXIMUS) 라는 네이밍을 쓰기 시작한 것은 당시 인텔의 새로운 CPU 라인업인 코어 2 익스트림을 지원하는 최상위 플랫폼 인텔 X38 시리즈부터 였습니다.


다만 인텔은 이후에도 스트라이커, 블리츠 등 네이밍이 바뀌었다가 비로소 막시무스와 램페이지 시리즈가 첫 선을 보여 지금까지 이어져오고 있습니다.

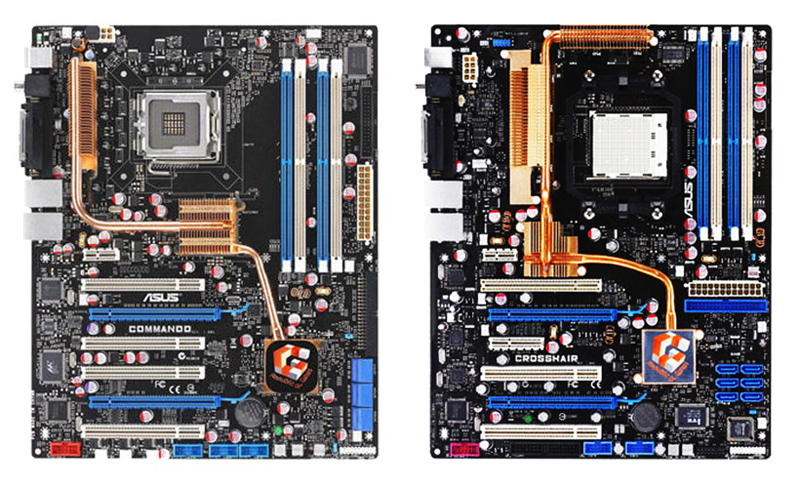

▲ 고사양 하이엔드 메인보드의 표준이 된 ASUS ROG 시리즈의 전설적인 초대작(初代作)들입니다.

이후 막시무스 브랜드로 정착한 ROG 시리즈는 꾸준히 최고의 성능과 품질을 위한 설계를 추구하며 EXTREMEFORMULA 2개 모델이 얼굴마담으로, 폼팩터별로 마이크로-ATX의 GENE과 미니-ITX의 IMPACT가 보조를 맞춰 출시해왔습니다. Z97 시리즈에서는 HERORANGER를 출시하면서 브랜드 영역을 보급형까지 확장하는 과도기적인 모습을 보이는 듯 했으나, Z170에서 RANGER 시리즈를 삭제하고 라인업을 재편하는 시기를 가졌습니다.

그리고 마침내 인텔 Z270 칩셋 시리즈부터 APEX(월드레코드), EXTREME(최상), FORMULA(고급), CODE(중급), HERO(입문), STRIX(게이밍) 으로 용도에 맞춰 설계된 ROG 시리즈가 정식 출시되어 지금과 같은 라인업이 정립된 상황입니다.




▣ ROG 시리즈의 초심, ASUS ROG MAXIMUS IX APEX

이제 ROG 시리즈는 에이수스의 플래그십 제품군의 모델명에 가깝던 이미지에서 에이수스의 프리미엄 게이밍 제품군을 아우르는 브랜드로 자리를 잡았습니다. 하지만 일련의 변화를 거치는 동안에도 변치 않도록 지켜온 초심이 하나 있습니다. 바로 정점을 추구한다는 점 입니다.

ASUS ROG MAXIMUS IX APEX는 여러 방면에서 ROG 시리즈의 초심을 가장 잘 표현한 모델이라고 할 수 있습니다.

전 세계에서 유일무이한 기록을 다투는 극한 오버클러커들을 위한 월드 레코드용 메인보드이기 때문입니다.


인텔 코어™ 설계 기반 프로세서로는 현존 최고 클럭인 7.383GHz(1C/1T) 7.328GHz(4C/8T)의 클럭 스피드를 달성했으며, 이러한 잠재력을 바탕으로 8개의 세계 기록을 갱신하고 18개 종목에서 세계 1위를 차지하는 무지막지한 전적을 보유하고 있습니다.

(2017년 1월 25일, HWBOT.org 기록)







▣ 월드 레코드를 위해 맞춤 설계된 유일한 메인보드

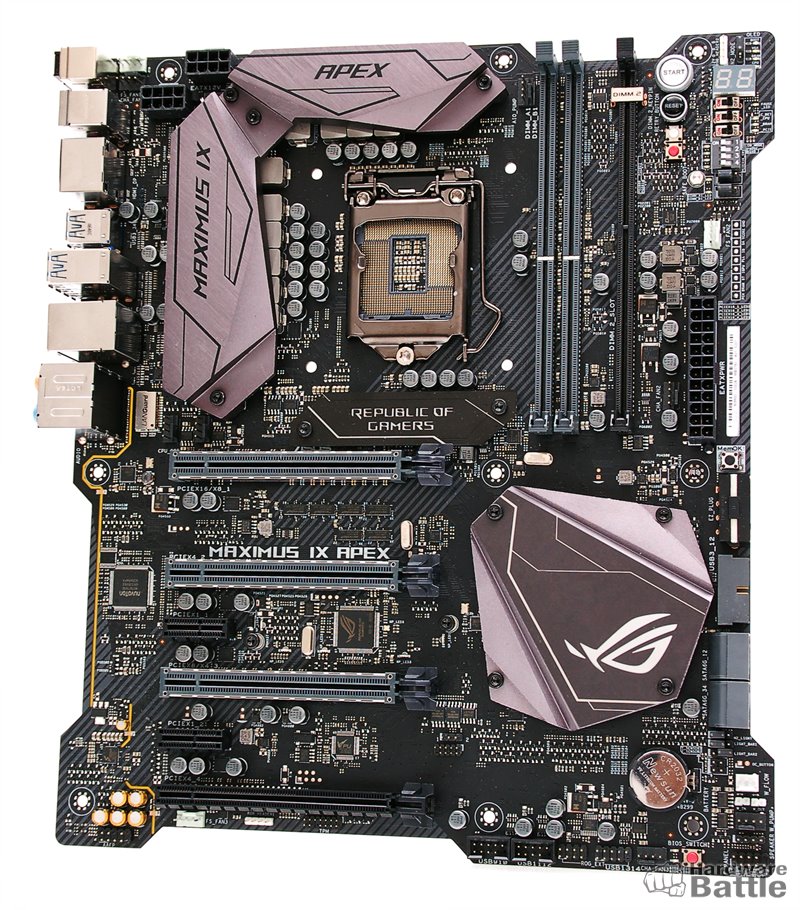

ASUS ROG MAXIMUS IX APEX는 성능을 극한까지 끌어올린 상태에서도 정상적으로 작동하게끔 고안된 설계 덕분에 일반적인 메인보드와 다른 형태로 설계된 부분들을 어렵지 않게 발견할 수 있습니다. 일단 단순히 외형만 보더라도 평범한 사각형이 아니라 알파벳 X 를 형상화 한 디자인을 취하고 있습니다.

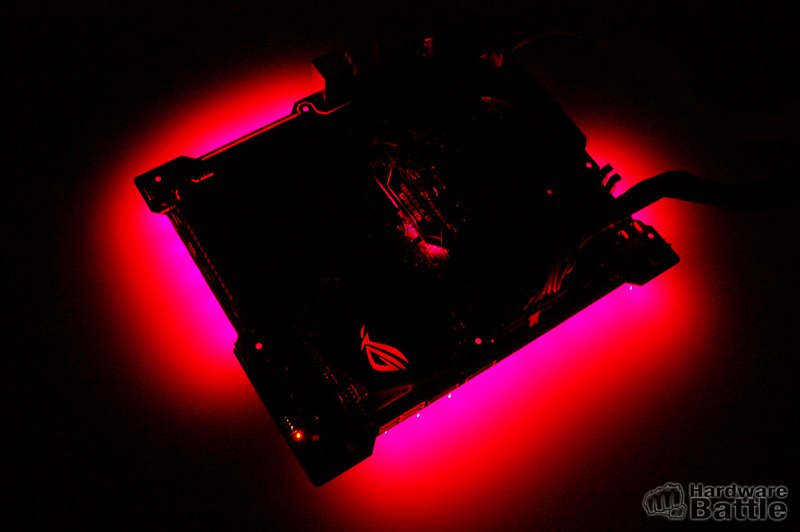

오버클럭에 특화된 제품이다 보니 투박한 형태로 만들 수도 있었겠지만, 감성까지 최고를 지향하는 에이수스 ROG 시리즈답게 일반적인 제품보다 더욱 인상적인 외형을 자랑합니다. X 형상을 위한 컷 아웃 영역 덕분에 일반적인 메인보드에 비해 후면 LED의 빛 퍼짐 현상도 더욱 멋지게 퍼져나가는 모습을 보여줍니다.

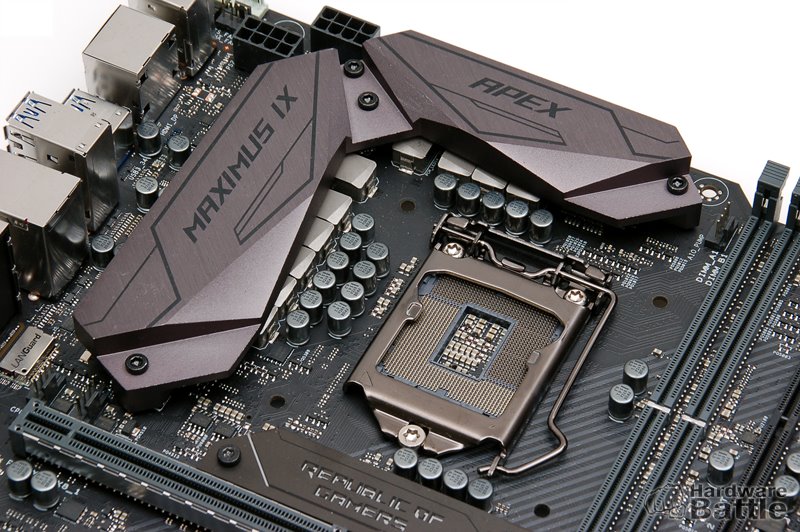

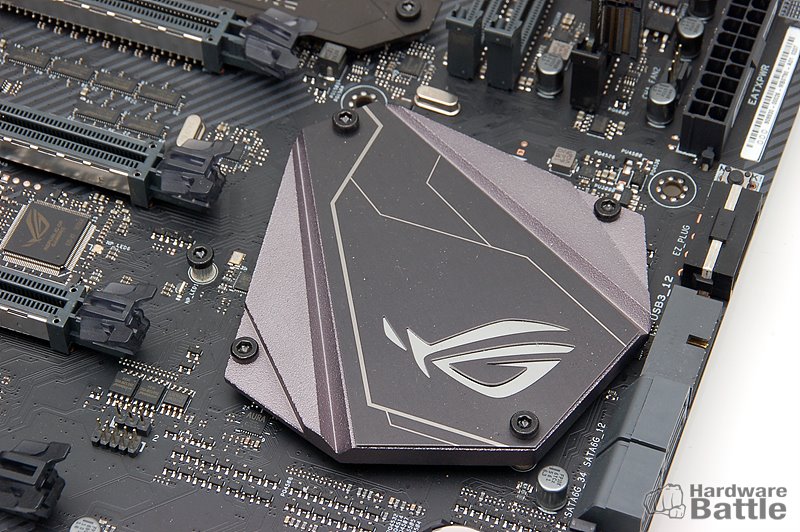

메인보드에서 발생하는 열을 식혀주는 히트싱크(방열판)들도 하나하나 놓고보면 터프하게 깎아 놓은 것 같지만, 이 묘한 디자인에도 비하인드 스토리가 숨어 있습니다.

VRM 전원부용 히트싱크와 칩셋 히트싱크는 외곽선이 일치하는 부분이 있는데, 이 둘을 이어붙이면 무려 F-117 나이트호크를 본뜬 디자인이라는 것이 에이수스의 소개입니다. F-117은 흔히 스텔스기라고 하면 생각나는 초기형 검은색 도료를 바른 기체입니다. 얼추 비슷한 형상을 취하고 있지만 비율상으로 보자면 F-117보다는 B-2 스피릿에 가깝지 않나 싶습니다.

어쨌든 오버클럭 메인보드에 이런 수고를 한 점도 의외성이 있다고 볼 수 있겠습니다.

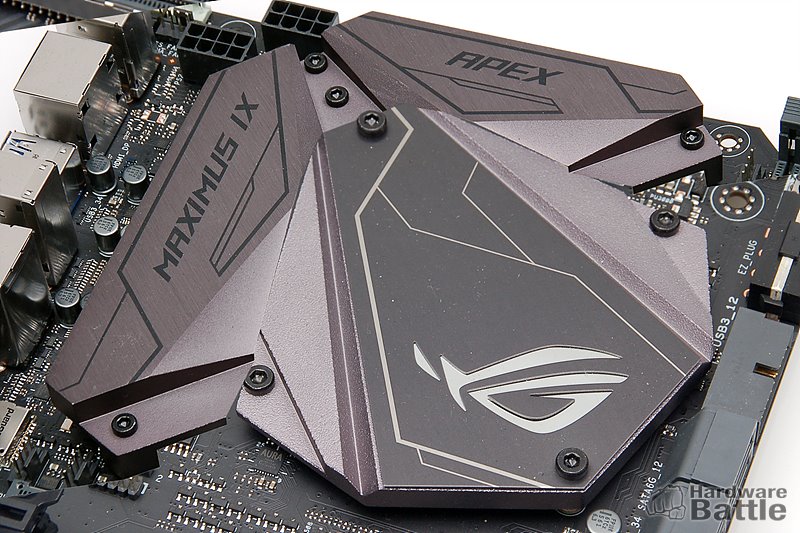

▲ VRM 전원부 히트싱크와 칩셋 히트싱크를 포토샵 편집으로 합쳐 보았습니다. 실제로 보게 될 일은 거의
없겠지만, 소소한 부분까지 디자인 컨셉을 고려해 설계하는 것 또한 쉬운일은 아닌 모양입니다(...)


단순히 겉모습뿐만 아니라 기술적인 설계에서도 독창적인 구성을 자랑합니다.

인텔의 오버클럭용 메인보드에서 빠지지 않고 등장하는 LN2 Mode에 더 높은 기록을 위한 기능들을 추가 제공합니다.

LN2 Mode는 세계 기록을 시도하기 직전까지 시스템 안정성을 높일 수 있도록 8-배수로 동작하게끔 만들어주는 슬로우 모드 스위치(Slow Mode Switch), 벤치마크 시퀀스 사이에 정밀한 OC값 설정을 돕는 일시정지 스위치(Pause Switch), -120℃ 이하의 극저온에서의 정상작동을 돕는 콜드 부트 버그용 스위치(RSVD Switch)가 포함됩니다.

또한 액화질소와 같은 극냉소재를 사용할 때 공기중의 수분이 얼어붙는 결로 현상에 대한 대비책도 마련되어 있습니다. CPU, RAM, PCI-Express 슬롯 등 메인보드의 주요 위치에 액체 감지 회로를 구현해 물방울이 생기기 시작하면 먼저 쇼트가 발생해 경고 LED가 반짝반짝 빛납니다.

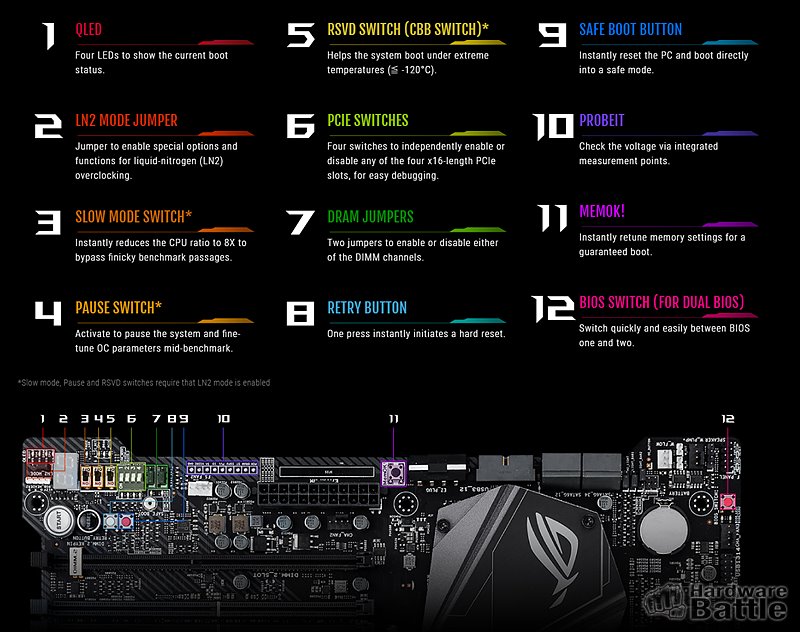

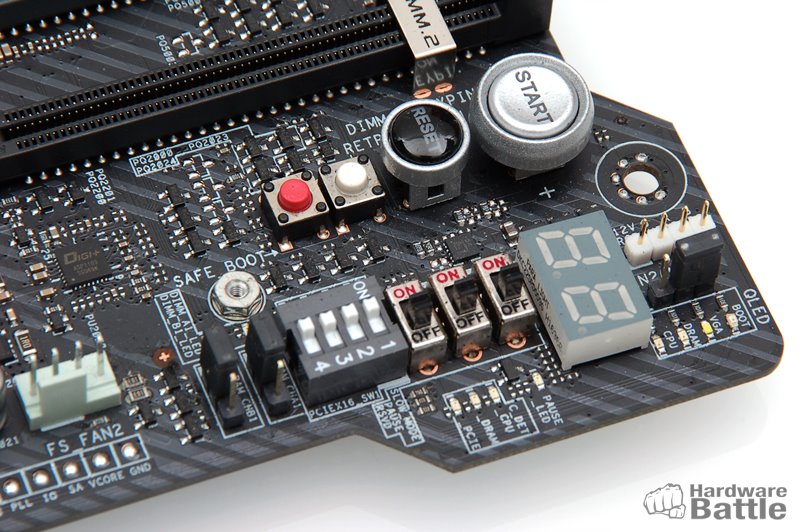

▲ ASUS ROG MAXIMUS IX APEX 메인보드에 담긴 기술의 정수는 우측 상단에 위치한 각종 제어 스위치들의
존재에 달려 있습니다. 스위치 하나로 메인보드의 기능을 사용자가 직접 켜고 끄는 등의 관리가 가능합니다.

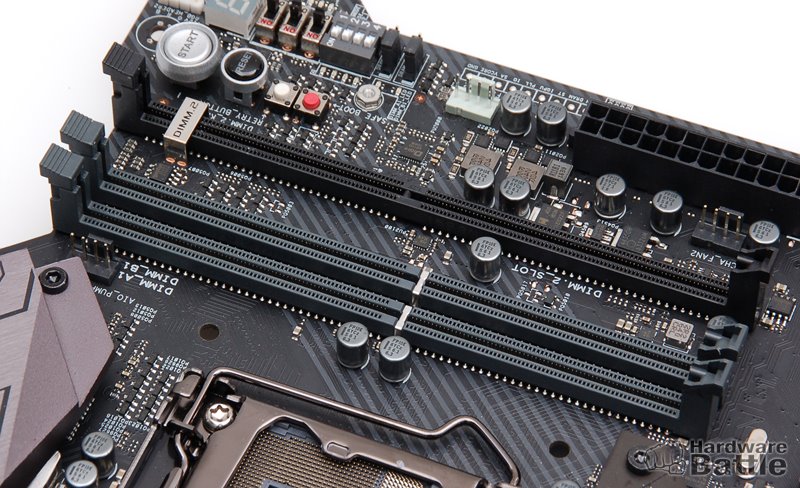

두 번째로 소개할 DIMM.2 모듈은 오버클러커들에 한정된 LN2 Mode에 비해 평범하게 게이밍이나 고성능 PC로 사용하는 경우에도 유용한 설계 기술입니다.

차세대 고성능 SSD 인터페이스로 떠오르고 있는 M.2 소켓은 SATA3 인터페이스의 대역폭을 아득히 넘어서고 있지만 그만큼 발열도 높아 최대 성능을 유지하지 못하고 쓰로틀링 현상이 발생하는 것으로 알려져 있습니다. 게다가 보통 PCI-Express 슬롯 부근에 배치되기 때문에 주변 부품의 간섭 문제로 냉각 대책을 세우기도 쉽지 않은 편입니다.

ASUS ROG MAXIMUS IX APEX가 지원하는 DIMM.2 모듈은 DDR 메모리 소켓과 흡사한 형태의 도터보드로 총 2개의 M.2 SSD를 장착할 수 있습니다. 전송속도는 PCI-Express 인터페이스의 대역폭과 동일하지만 메모리 소켓 형태를 그대로 따르기 때문에 쿨링팬으로 액티브 냉각이 가능한 램 쿨러를 사용할 수 있다는 장점이 있습니다.

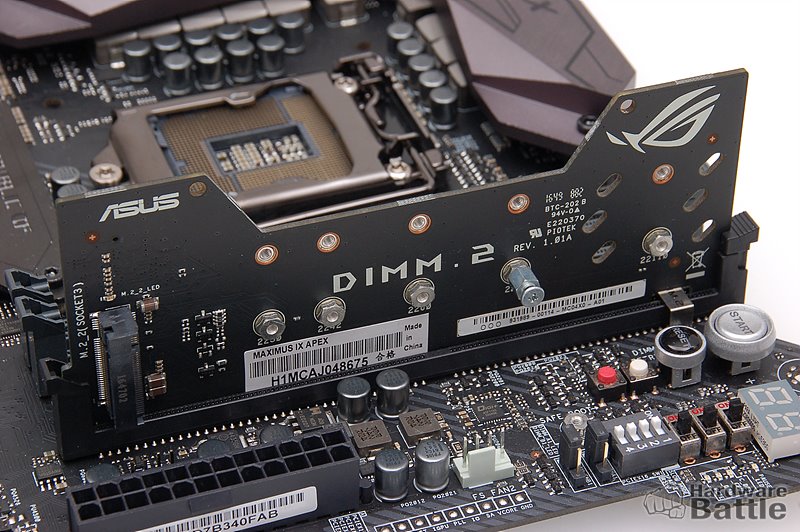

▲ 고성능 NVMe 기반 SSD가 많은 M.2 소켓 확장을 지원하는 DIMM.2 모듈을 장착한 모습입니다.
모듈 사진의 반대쪽 면에도 M.2 소켓을 장착할 수 있어 총 2개의 M.2 SSD를 장착할 수 있습니다.

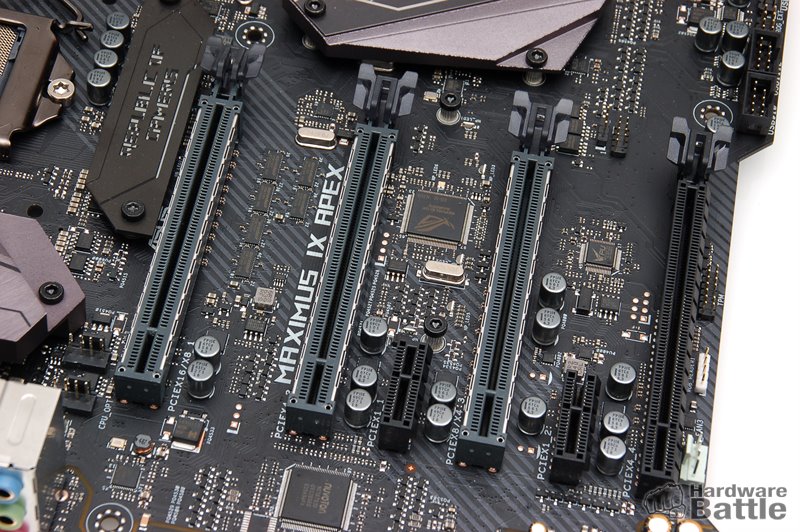

▲ 월드 레코드는 CPU 뿐만 아니라 GPU 쪽에서도 활발하게 이루어집니다. 단일 GPU로는 기록하기 힘든 그래픽
스코어를 달성할 수 있도록 최대 2~4개의 그래픽 카드를 장착할 수 있도록 4개의 16배속 PCIe 슬롯을 제공합니다.

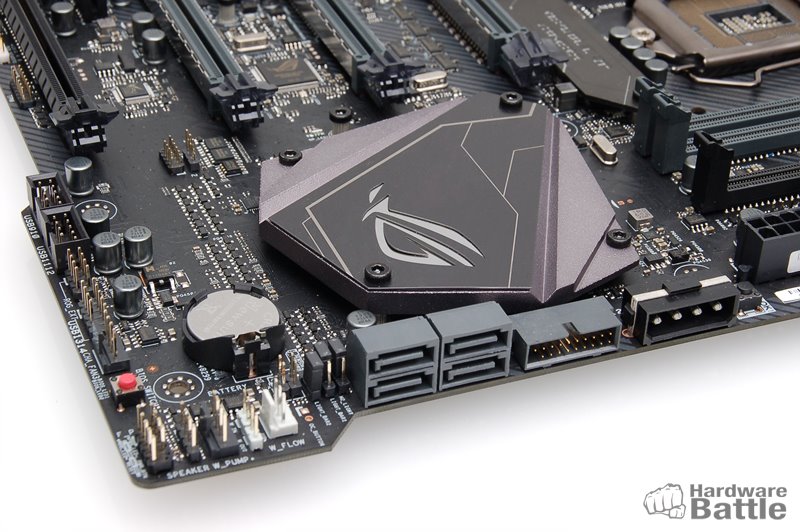

▲ ASUS MAXIMUS IX APEX 메인보드상으로는 4개의 SATA 포트만 제공됩니다. 이는 DIMM.2 모듈의 M.2 소켓 2개 중
하나에 SATA 인터페이스와 호환될 수 있도록 2개 포트를 할당했기 때문입니다. SATA 포트 우측으로 전면 USB 3.0
확장 포트와 4핀 레거시 전원 커넥터를 볼 수 있습니다. 전원 커넥터는 EZ PLUG라는 명칭으로 다수의 메모리나
그래픽 카드를 장착했을 때 추가로 전력을 공급하도록 설계해 보다 많은 전력을 감당할 수 있도록 해 줍니다.

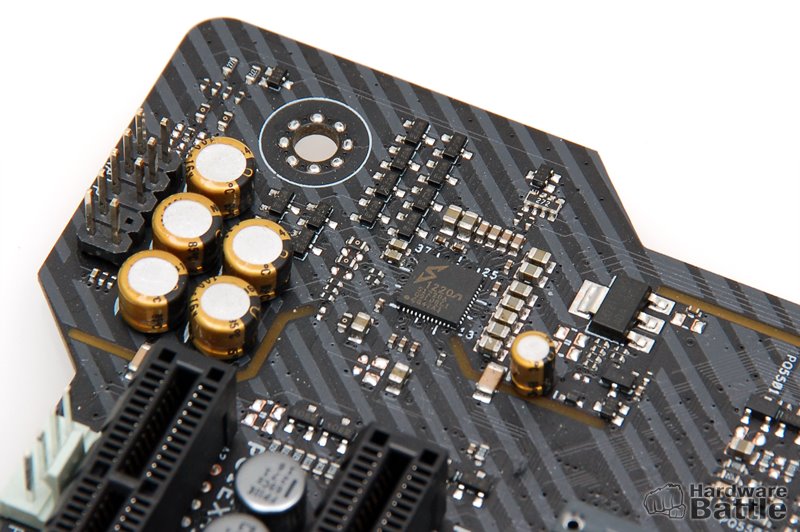

▲ 하이스코어를 위한 설계를 지향하고 있지만, 일상적인 용도로 쓸 때도 불편함이 없도록 최신 메인보드라면
빠짐없이 적용되는 니치콘 FG 뮤즈 캐패시터와 리얼텍 1220의 커스텀 버전인 슈프림FX 1220A를 탑재했습니다.

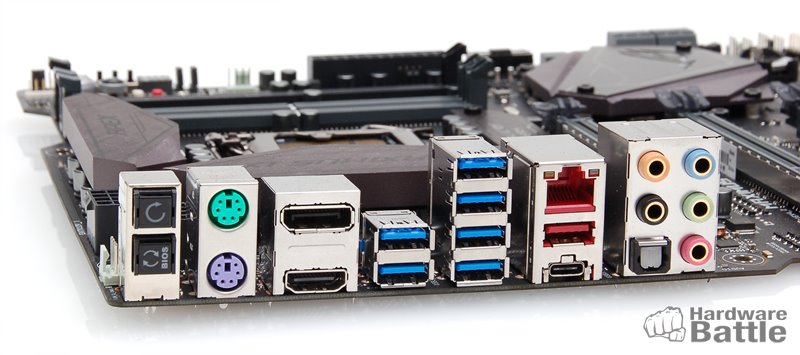

▲ 백패널 구성도 충실하게 구성해 놓은 모습입니다. 특히 인식률이 높아 오버클러커들이 주로 찾는 PS/2 주변기기를
위한 포트도 준비한 것이 인상적입니다. BIOS 플래시 백이나 초기화를 손쉽게 할 수 있도록 전용 버튼도 제공됩니다.



▣ ASUS "최고를 위한 설계"의 식상함을 혁신으로 완성하다.

메인보드 뿐만 아니라 대다수의 PC 부품 제조사들의 제품 발표회 등의 소개가 있을 때 으레 등장하는 멘트로 "최고를 위한, 최고의 기술력으로" 가 있습니다. 제조사 입장에서는 언제나 최고의 제품을 개발하기 위해 노력하고 있겠지만, 다른 경쟁사의 제품들도 비슷한 수준으로 출시되기 때문에 소비자 입장에서는 식상한 발언이 아닐 수 없습니다.

하지만 ASUS ROG MAXIMUS IX APEX는 숱한 월드 레코드를 보유한 시점에서 최고의 성능과 품질을 인정할 수 있고, 평범한 메인보드와 차별화된 설계와 디자인을 가미함으로서 "최고를 위한, 최고의 기술력"을 실제로 구현해 낸 제품인 셈 입니다.

APEX 라인업의 개발 목적이 목적인만큼 오버클러킹 실력을 한계까지 시험해보고 싶은 하드코어 매니아 분들이나 진정한 의미에서 남들과는 다른, 모든 면에서 최고의 게이밍 PC를 추구하는 유저분들에게 가장 완벽한 메인보드라고 할 수 있겠습니다.




ASUS ROG MAXIMUS IX APEX
에이수스 Republic of Gamers,  월드 레코드용 Z270 메인보드
프로세서
(Processors)

인텔 6~7세대 Core i7 / i5 / i3 / Pentium / Celeron 프로세서
Digi Power 8+2 페이즈
메모리
(Memory)

DIMM 4개, 최대 64GB 지원, 듀얼-채널 지원, XMP 메모리 지원
최대 4,266MHz OC 지원, (인텔 공식 2400MHz)
확장 슬롯
(Expansion Slot)

PCI-Express 16x(16배속), PCI-Express 16x(4배속), PCI-Express 1x(1배속),
PCI-Express 16x(8배속), PCI-Express 1x(1배속), PCI-Express 16x(4배속)
저장장치
(Storage)

인텔 옵테인(Optane™) 기술 지원, 32Gb/s DIM M.2 (2개), 6Gb/s SATA3 (4개)
네트워크 컨트롤러
(Network Controller)

Intel® i219V Gigabit Ethernet (10 / 100 / 1000 Mbps)
오디오 코덱
(Audio Codec)

SupremeFX ALC1220A + ESS ES9023P, 7.1채널 지원
리어 입출력 포트
(Rear I/O Panel)

PS/2 키보드 (1개), PS/2 마우스 (1개), HDMI (1개), DisplayPort (1개),
USB3.0/A (6개), USB3.1/A (1개), USB3.1/C (1개), RJ-45 LAN (1개), 7.1ch Audio Ports
프론트 확장 포트
(Front Pin Header)

USB2.0 (3개/6포트), USB3.0 (1개/2포트), AAFP (전면 오디오)
특수 기능
(Special Feature)

ASUS AURA RGB, 5-Way Optimization, 2-Way NVIDIA SLI, 4-Way AMD CrossFireX
공식유통사
(Distributor)

에스티컴(02-706-1906), 아이보라(02-3272-4646), 코잇(02-716-7303)



[ - http://hwbattle.com/bbs/board.php?bo_table=hottopic&wr_id=6632 ]
