▣ PRIME : 기본적이면서 최고의, 전형적이기에 가장 적합한.

에이수스 시그니처 메인보드 라인업인 PRIME의 사전적 정의는 [1. 주된, 주요한; 기본적인 2. 최고의, 뛰어난 3. 전형적인 4. 가장 적합한] 입니다. 최근 메인보드 시장은 게이밍 제품들이 봇물처럼 쏟아지고 있는 상황이지만, 강렬한 디자인과 게임에 특화된 추가 기능들을 제외하면 각 제조사의 기본적인 품질이나 설계기술이 드러나는 시그니처 라인업에 어울리는 명칭이라고 할 수 있습니다.

강렬하고 인상적인 디자인을 추구하는 게이밍 메인보드 라인업에 비해, 시그니처 메인보드들은 높은 성능을 필요로 하는 전문 업무용 PC나 산업용 PC도 부담없이 쓸 수 있도록 범용성을 고려해 외형적으로 튀지 않게끔 수수한 디자인으로 설계됩니다. 하지만 개인용 PC에 이르러서는 게이밍 라인업과 비교되는 외형이 부각되어 "제조사가 신경을 덜 쓰는 라인업"이라는 오해를 받는 경우도 종종 있었습니다.

2017년을 맞아 새롭게 라인업을 정리한 에이수스의 시그니처 라인업 PRIME이 실제로 동급의 게이밍 메인보드와 견줄만한 품질과 기능들을 지니고 있을지, 하배 여러분과 함께 대표 모델인 ASUS PRIME Z270-A 메인보드를 살펴보고자 합니다.

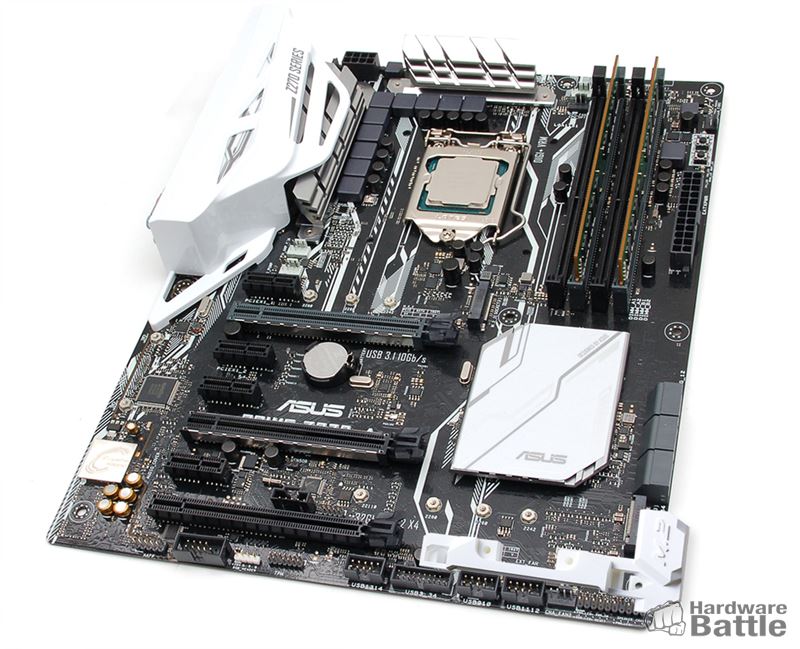

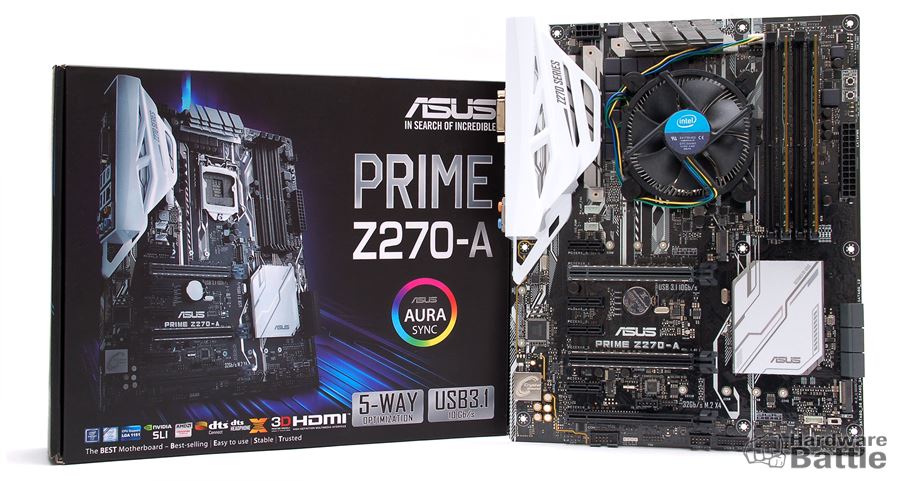

ASUS PRIME Z270-A



▣ ASUS PRIME Z270-A 메인보드 주요특징

ASUS PRIME Z270-A 메인보드는 깔끔하면서도 튀지않는 블랙 & 화이트 컬러 조합으로 디자인 되었습니다. LED 조명 기술인 AURA RGB도 지원하지만, 빛이 너무 튀지 않도록 오디오 회로 분리 경계선을 통해 은은하게 비치도록 조절한 모습입니다. 적용 범위는 조금 줄었지만 스타일 효과는 기존의 6개 모드 대비 두 배로 늘어난 12개 모드를 지원합니다.

또한 AURA RGB LED를 지원하는 ASUS 그래픽 카드, 키보드, 마우스와 함께 사용할 경우 LED 컬러와 스타일 효과가 동기화되도록 설정할 수도 있습니다.


ASUS PRIME Z270-A 메인보드의 AURA RGB LED 스타일 효과는 오디오 회로를 따라 구현됩니다.

▲ ASUS AURA SYNC 튜닝 기술을 통해 메인보드 뿐만 아니라 그래픽 카드, 키보드, 마우스 등 AURA RGB LED를
지원하는 모든 에이수스 제품들의 LED 효과를 동기화시킬 수 있어 보다 세련된 스타일의 PC를 구축할 수 있습니다.



2016년 부터 게이밍 메인보드 위주로 개발되기 시작한 3D 프린팅 액세서리의 지원 범위가 PRIME 시리즈까지 공식 확대되었습니다. 주로 깔끔하고 멋진 외형을 만들기 위한 튜닝 폼들이 많지만, 그 중에서도 M.2 기반의 고성능 SSD에서 발열로 인한 쓰로틀링 현상을 방지해주는 M.2 팬 홀더는 시스템 성능과 안정성에 도움을 줄 것으로 보입니다. 40mm 쿨링팬을 장착할 수 있으며, 장착 위치에 약 6.5cm 길이의 나사로 메인보드와 케이스를 함께 고정시켜야 합니다.

ASUS M.2 팬 홀더 3D 모델링 파일은 Make it your own 프로젝트를 통해 공개 배포되고 있으며, [다운로드 링크]를 통해 내려받을 수 있습니다. 3D 프린터를 가지고 있다면 얼마든지 출력해서 쓸 수 있고, 3D 프린트 대행 서비스를 이용한다면 나일론 플라스틱(컬러) 재질 기준으로 3만원 내에서 구할 수 있습니다.


ASUS PRIME Z270-A

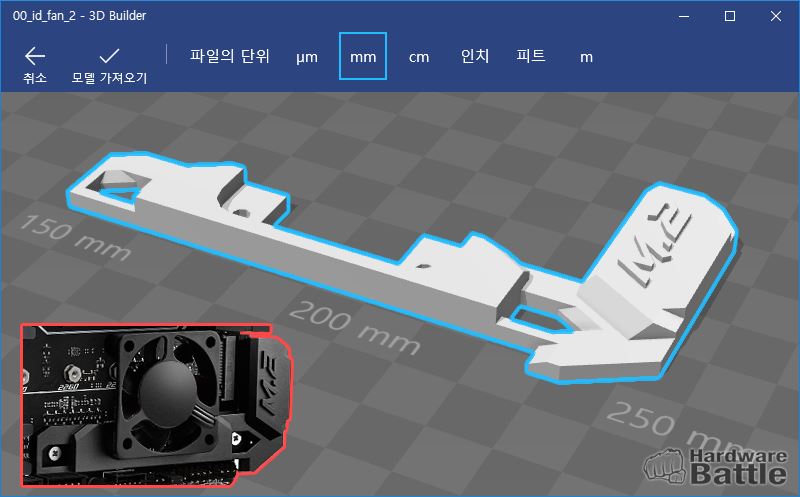

▲ ASUS에서 배포하는 M.2 SSD 쿨링팬 홀더 모델링 파일(파란색 외곽선)과 출력 후 장착한 사진(붉은색 외곽선) 입니다.




■ ASUS PRIME Z270-A : 프로세서 & 메모리

ASUS PRIME Z270-A

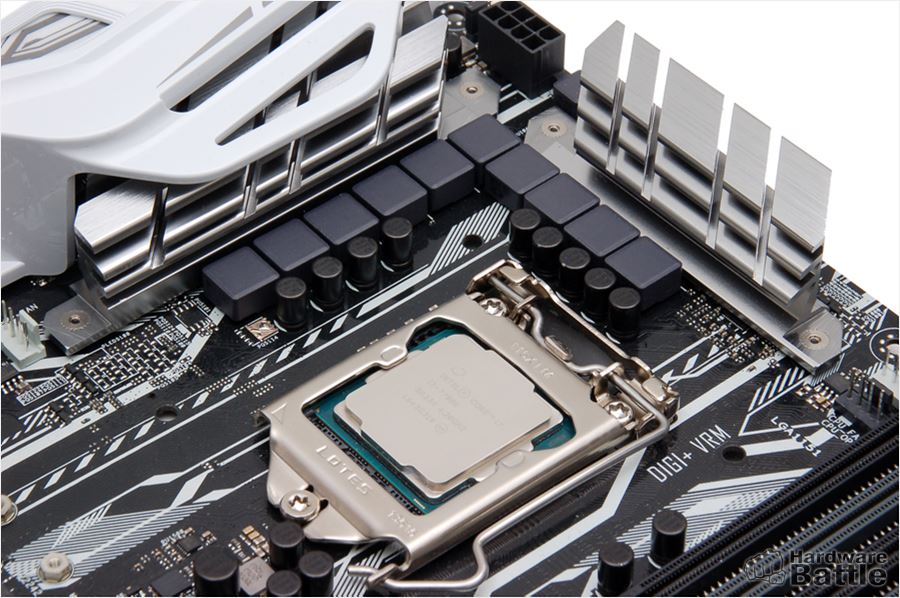

▲ 프로세서 VRM 전원부는 총 10-페이즈로 설계되었습니다. 캐패시터는 AP-CON MIL 5K(APAQ) CAP 시리즈가 사용되었습니다.

ASUS PRIME Z270-A

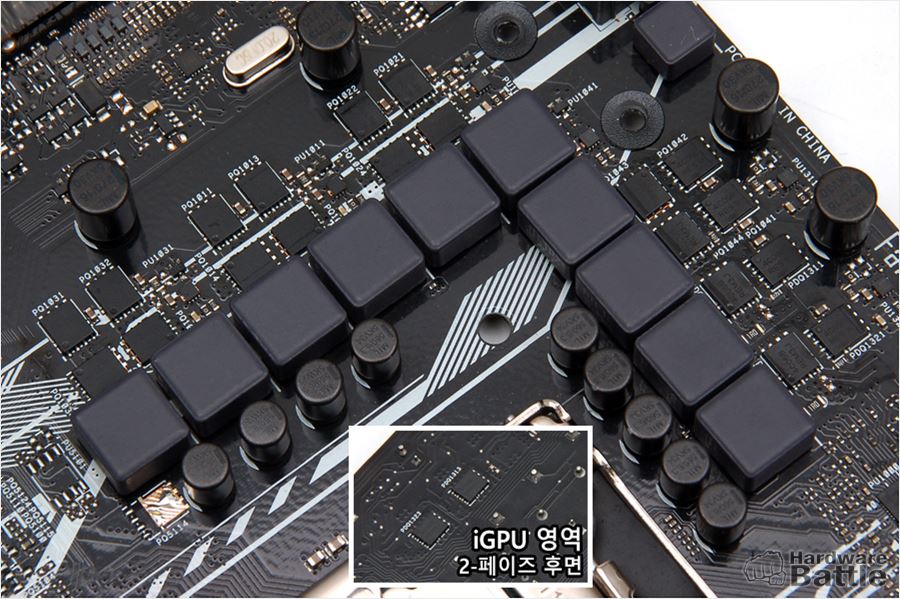

▲ 10 페이즈 중 8 페이즈로 넉넉하게 할당된 CPU 코어 영역은 모스펫을 HighSIDE, LowSIDE 각각 하나씩 배치했고,
2 페이즈가 할당된 iGPU 코어 영역은 HighSIDE 1개, LowSIDE 2개 모스펫 구성으로 효율성과 안정성을 챙겼습니다.

ASUS PRIME Z270-A

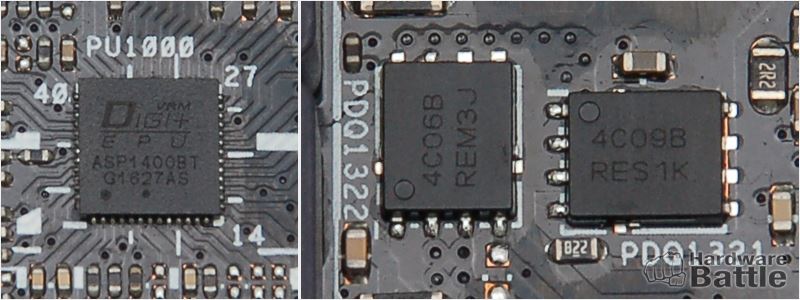

▲ ASUS Digi+ VRM ASP1400BT 컨트롤러는 10 채널 멀티 페이즈 PWM 제어를 지원합니다. 모스펫은
ON Semiconductor에서 제조한 것을 사용했으며, LowSIDE 4C06B, HighSIDE 4C09B를 배정했습니다.

ASUS PRIME Z270-A

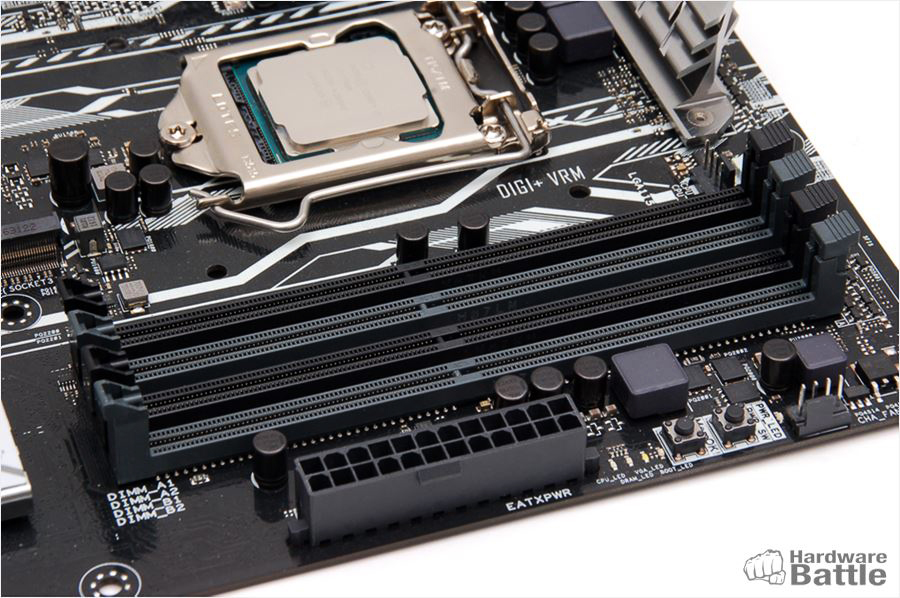

▲ 에이수스는 메모리 호환성 문제나 오버클럭 실패로 부팅이 되지 않을 때, 메모리 소켓 우측에 배치된 MemOK!
버튼(오른쪽)을 눌러주면 자동으로 정상 작동하는 값을 찾아서 부팅을 할 수 있도록 도와주는 기능을 탑재하고 있습니다.



■ ASUS PRIME Z270-A : PCI-Express 확장슬롯 (그래픽 카드)

ASUS PRIME Z270-A

ASUS PRIME Z270-A

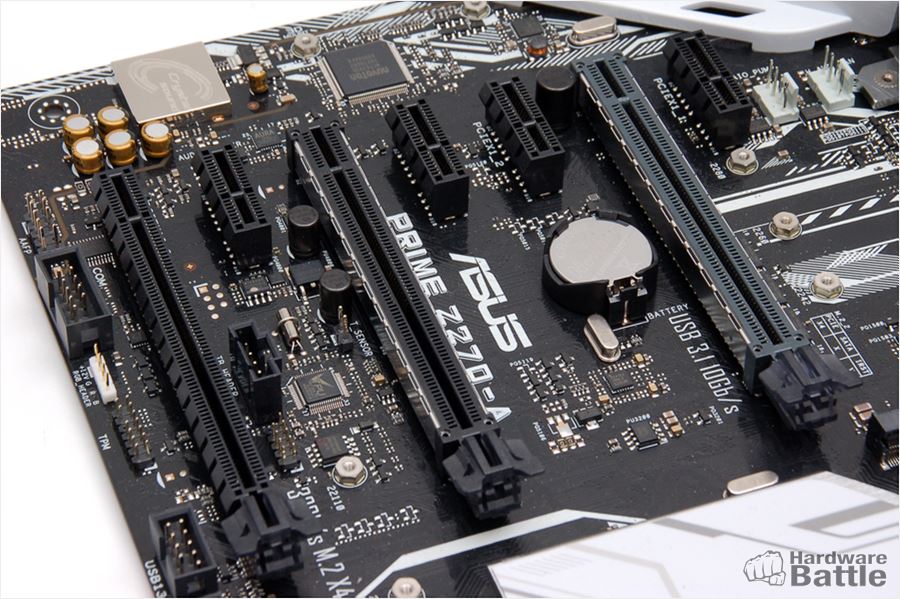

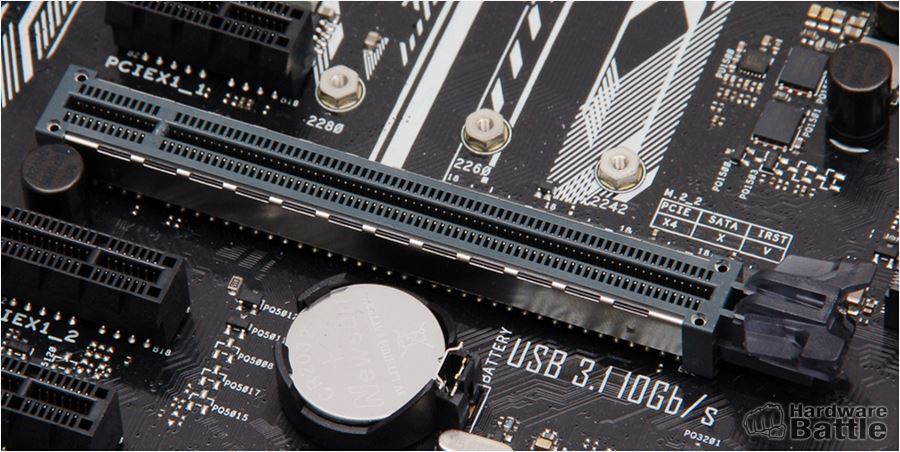

▲ 그래픽 카드가 장착되는 PCI-Express x16 슬롯(16배속 및 8배속)은 파손 방지를 위해 철제 가이드를 두르고 있습니다.

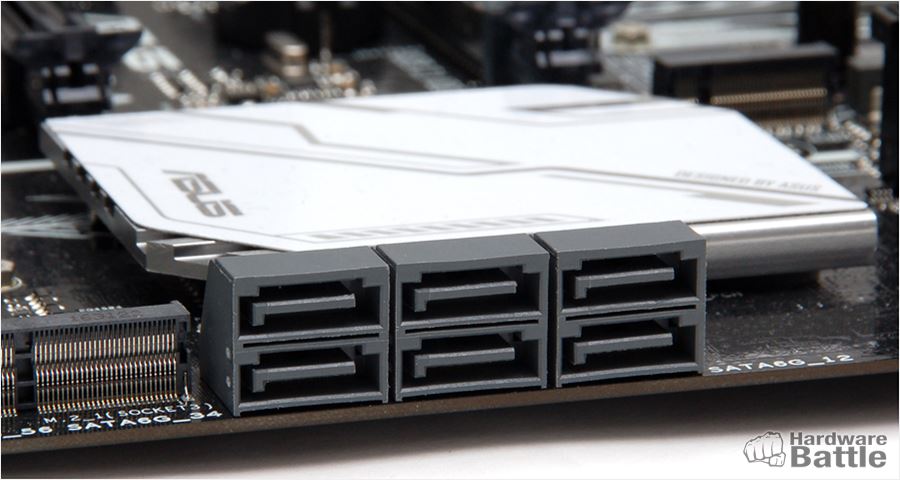

■ ASUS PRIME Z270-A : 저장장치 (M.2 & SATA)

ASUS PRIME Z270-A

ASUS PRIME Z270-A

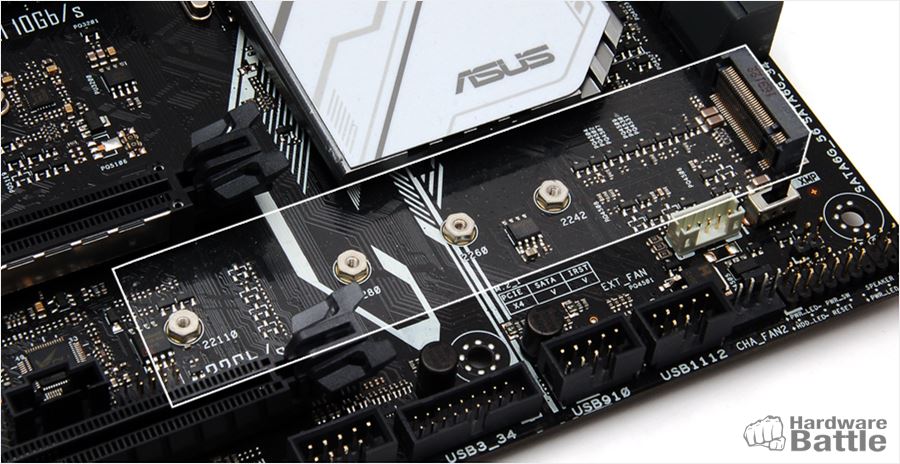

▲ 1번 M.2 소켓은 칩셋 아래쪽에 위치하고 있습니다. 최대 지원 길이는 110mm이며 PCIeSATA 타입을 모두 지원합니다.

ASUS PRIME Z270-A

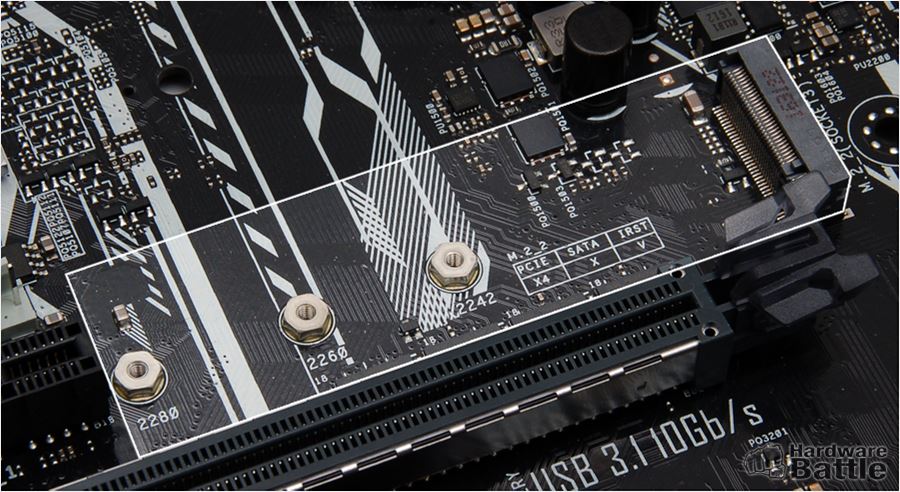

4배속 PCIe(32Gbps) 전용으로 동작하는 2번 M.2 소켓입니다. 장착가능 규격은 42mm 사이즈부터 80mm 사이즈입니다.



■ ASUS PRIME Z270-A : 네트워크 및 오디오

ASUS PRIME Z270-A

ASUS PRIME Z270-A

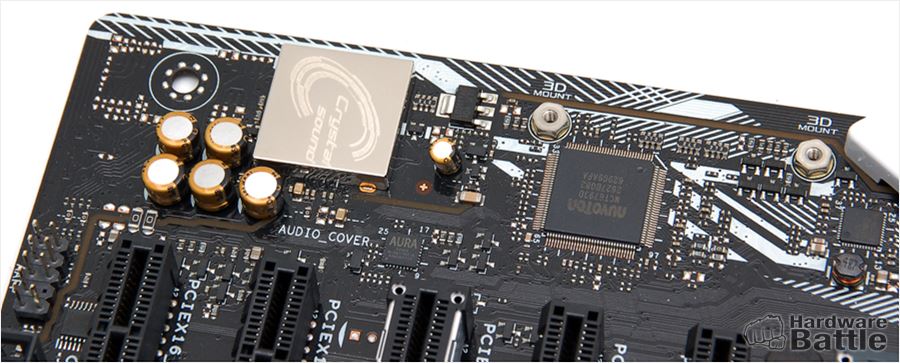

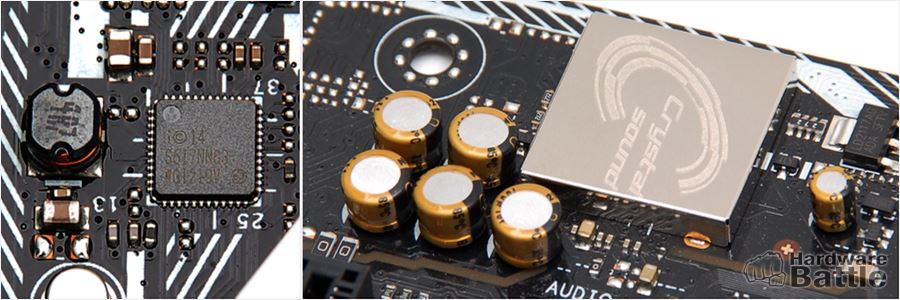

▲ 주로 인터넷 용으로 쓰이는 네트워크 칩셋은 인텔 i219V 기가비트 컨트롤러를 사용하며, 오디오 칩셋은 리얼텍 ALC
S1220A 코덱이 쓰이며, Crystal Sound 솔루션의 특징으로 EMI 방지 실드와 니치콘 FG 오디오 전용 캐패시터를 사용합니다.



■ ASUS PRIME Z270-A : USB & 확장포트

ASUS PRIME Z270-A

ASUS PRIME Z270-A

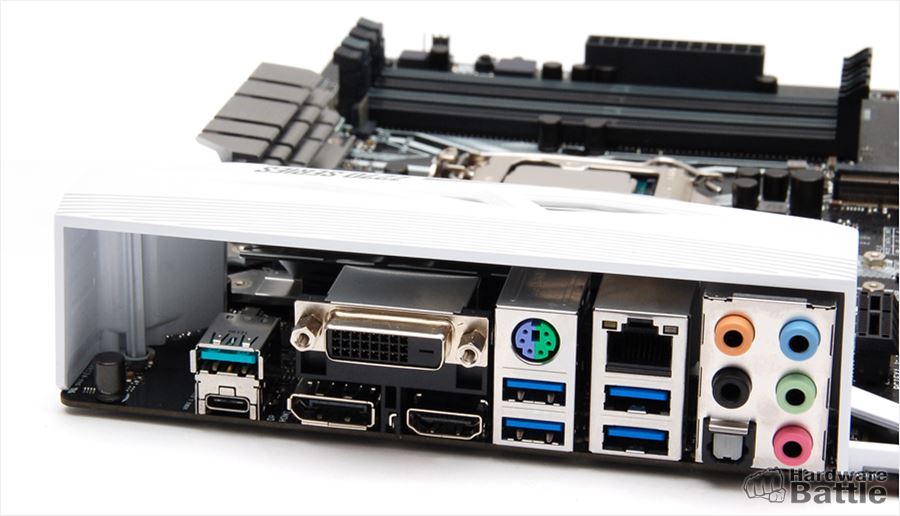

▲ ASUS PRIME Z270-A의 백 패널은 자주 쓰이는 주요 포트 위주로 알뜰하게 꾸며진 모습입니다. 비상시 유용하게 활용할
수 있는 화면 출력 포트 DP, HDMI, DVI-D 포트를 모두 제공하며, 이를 기준으로 USB 3.1 A/C 타입 포트뭉치와 USB 3.0 포트
4개가 나눠져 있습니다. 이외에도 기존 키보드까지 쓸 수 있는 PS/2 포트와 RJ-45 랜포트, 7.1ch 오디오 포트가 제공됩니다.




▣ 에이수스 고성능 시나리오 : Load CPU 5G OC Profile

AMD 라이젠 7 시리즈 CPU 출시로 인텔이 꽉 잡고 있던 x86 기반 컴퓨팅 시장에 다변화의 물결이 밀려오고 있습니다만, 4~8 쓰레드 이상가는 멀티코어 프로세싱보다 클럭당 성능이 중요한 프로그램에서는 여전히 LGA1151 소켓 기반의 인텔 7세대 코어 프로세서들이 힘을 내고 있는 상황입니다.

ASUS PRIME Z270-A 메인보드는 지난 1월 에이수스에서 개최한 테크니컬 세미나에서 인텔 7세대 코어 프로세서(카비레이크)의 오버클럭 잠재력을 바탕으로 80%의 성공확률을 공언한 5GHz 오버클럭 프로필을 지원합니다. 해당되는 제품은 인텔 코어 i7-7700K 및 i5-7600K 입니다.

하드웨어 배틀은 초보자 분들도 이 리뷰를 보고 따라하실 수 있도록 세부 설정화면과 5GHz 오버클럭 프로필 적용시 성능을 간단히 확인해 볼 수 있는 산드라(Sandra) 정수, 부동소수점, 캐시 메모리 대역폭 측정결과를 준비했습니다.

ASUS PRIME Z270-A

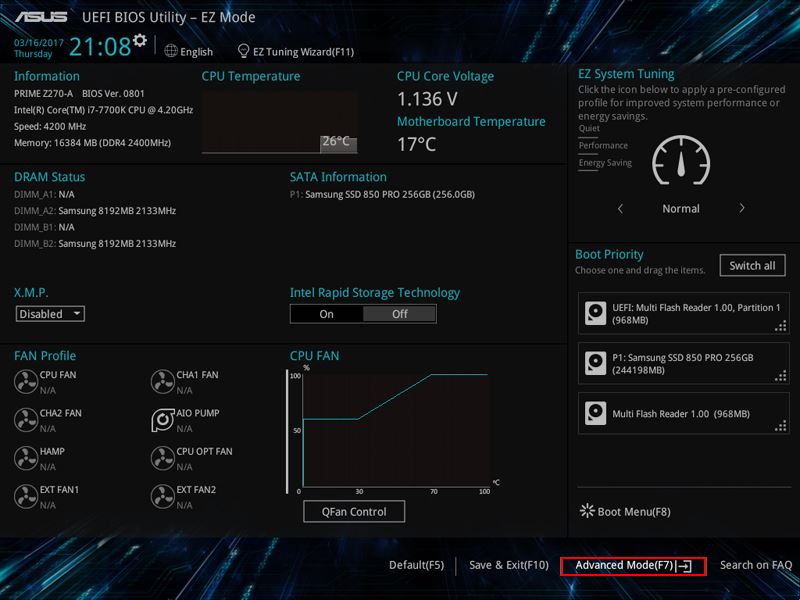

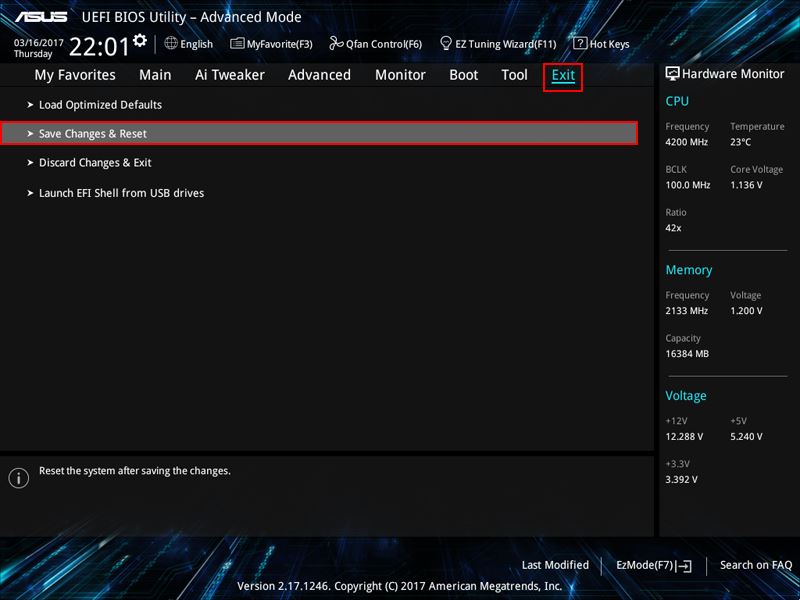

▲ UEFI BIOS 진입 방법은 PC 전원을 켠 후 ASUS 로고 화면에서 Delete 키 또는 F2 키를 누르시면 됩니다.
UEFI BIOS Utility로 진입하셨다면 빨간색 테두리가 쳐진 메뉴를 찾아 클릭 또는 Enter키를 누르시면 됩니다.

ASUS PRIME Z270-A

ASUS PRIME Z270-A

ASUS PRIME Z270-A

ASUS PRIME Z270-A

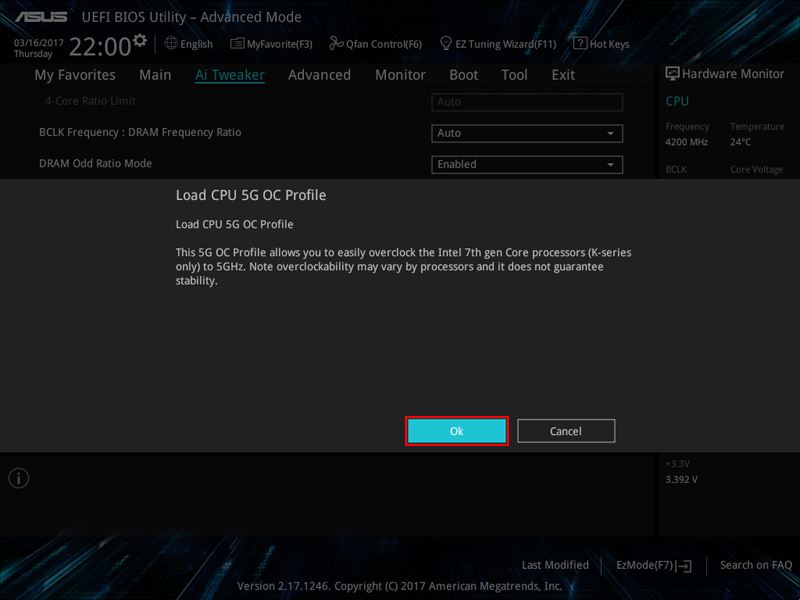

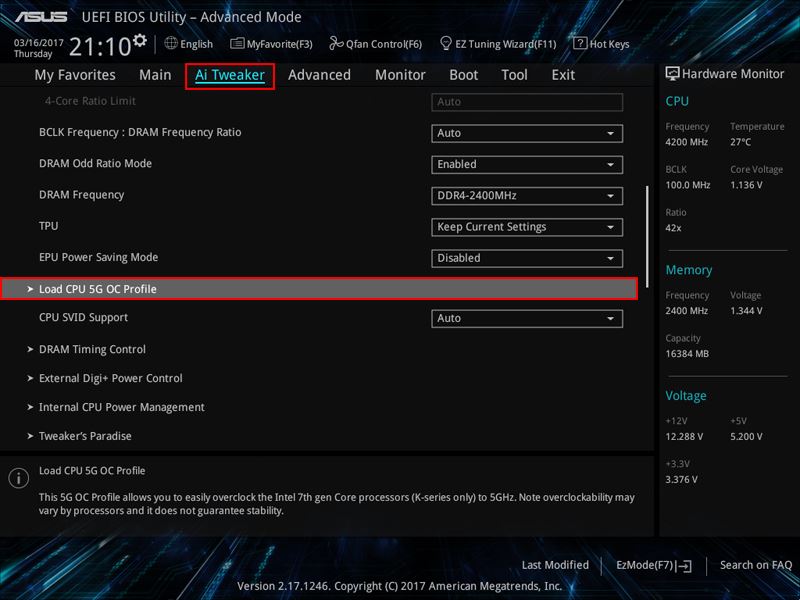

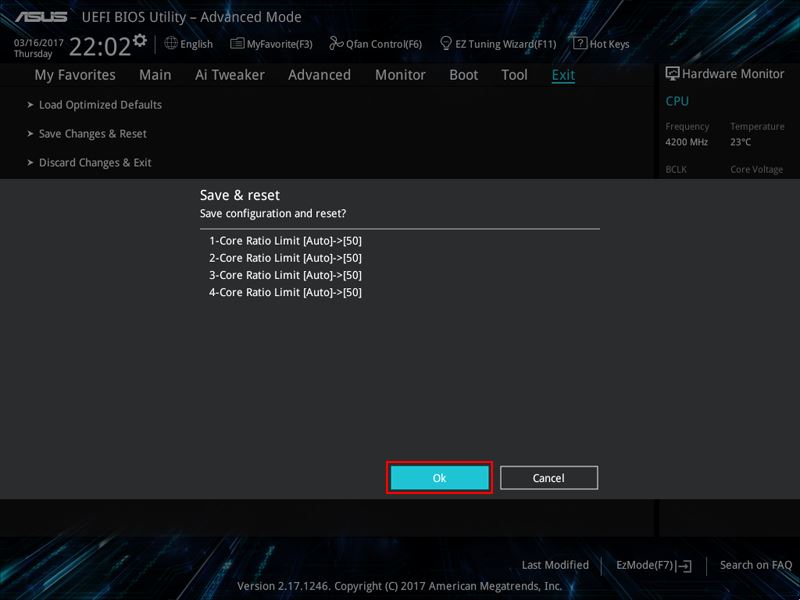

▲ Load CPU 5G OC Profile은 CPU 코어 배수를 조절해주며, 캐시 및 메모리는 기본값으로 재설정합니다.
XMP 메모리를 함께 사용하려는 경우, CPU 5G OC Profile을 먼저 불러온 다음 XMP설정을 하시기 바랍니다.


ASUS PRIME Z270-A

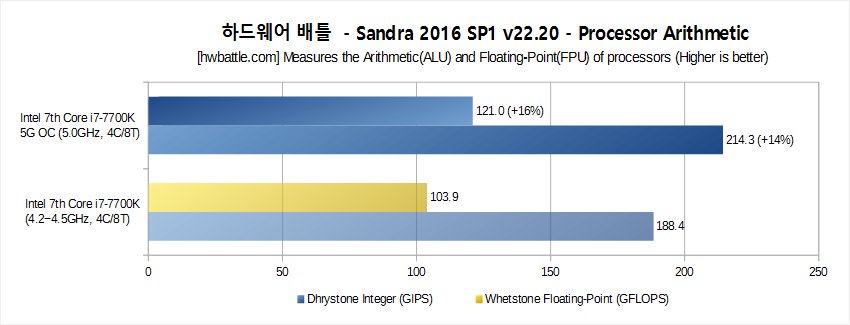

▲ 멀티쓰레드 연산성능은 정수(Integer), 부동소수점(Floating-Point) 모두 약 15% 향상되는 것으로 나타났습니다.

ASUS PRIME Z270-A

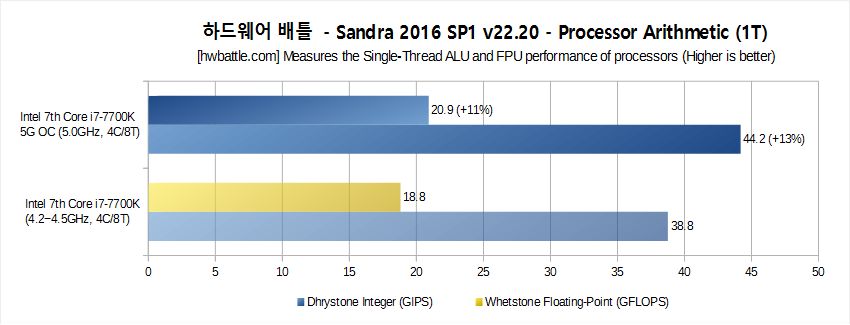

▲ 싱글쓰레드 연산성능은 향상폭이 조금 줄어들었습니다. 정수연산은 1% 차이로 향상폭을 유지했지만, 부동
소수점 성능이 16% 에서 11%로 떨어져 싱글쓰레드 상에서 IPC 효율이 다소 떨어지는 것으로 나타났습니다.

ASUS PRIME Z270-A
▲ 캐시 메모리는 평균 11%의 향상폭을 보였습니다. L1D, L2 캐시는 개별코어에 내장되기 때문에 각각 10%, 17%
높은 향상폭을 보였고, 언코어 영역인 L3 캐시는 데이터량 증가에 따라 약 7%의 성능 향상을 기록한 것으로 보입니다.


ASUS PRIME Z270-AASUS PRIME Z270-A

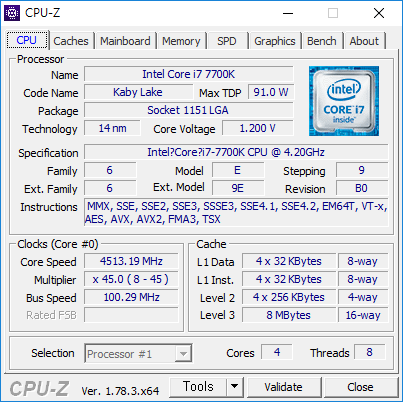

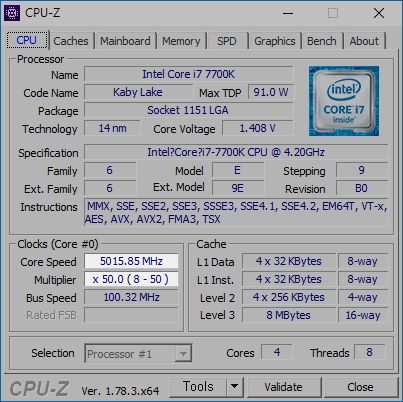

▲ 왼쪽이 인텔 7세대 코어 i7-7700K 프로세서의 기본 설정값이며, 오른쪽이 ASUS CPU 5G OC Profile을 적용한
인텔 7세대 코어 i7-7700K 프로세서 정보입니다. 배수(Multiplier)값이 50까지 늘어난 것을 확인하실 수 있습니다.




▣ 에이수스 품질보증 프로젝트 : 5X Protection III

ASUS PRIME Z270-A

에이수스도 경쟁사가 꾸준히 홍보하고 있는 울트라 듀라블처럼 추진하고 있는 품질보증 프로젝트가 있습니다.

인텔 200-시리즈에서 3세대로 개선된 5X Protection 프로젝트는 기존의 전력 안정화, 과전압 방지, 네트워크 보호회로, 스테인리스 백패널에 더해 그래픽 카드의 무게로 인한 PCI-Express 슬롯 파손을 방지해주는 세이프 슬롯 코어(SafeSlot Core) 설계가 추가되었습니다.

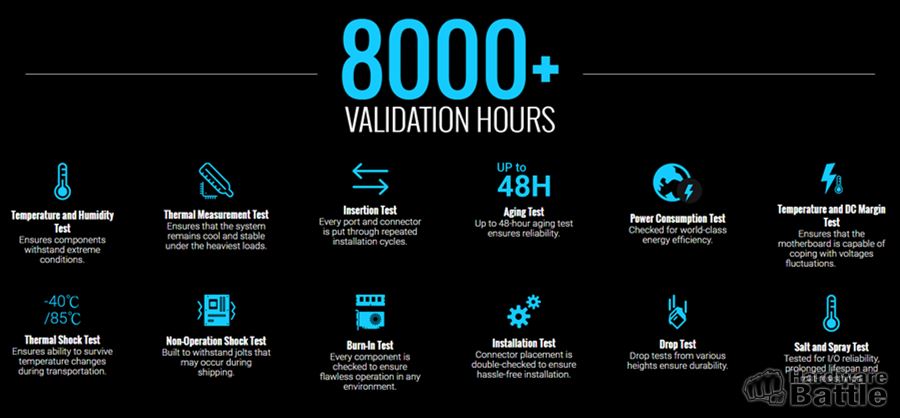

또한 대표적인 품질보증 프로젝트인 5X Protection과 별개로 에이수스의 메인보드 제품 전반의 품질을 검증하는 8000+ VALIDATION HOURS QC 과정은 보다 체계적입니다.

전자제품 테스트의 기본인 고온/저온 및 번-인 테스트, 전력 소비량 테스트는 물론이고, 낙하실험이나 부품을 반복해서 꽂았다 빼는 물리적인 내구성 테스트(Insertion Test)까지 에이수스의 기준을 달성했을 때, 비로소 ASUS PRIME Z270-A 메인보드처럼 시장에서 판매되는 제품으로 만나볼 수 있습니다.


ASUS PRIME Z270-A

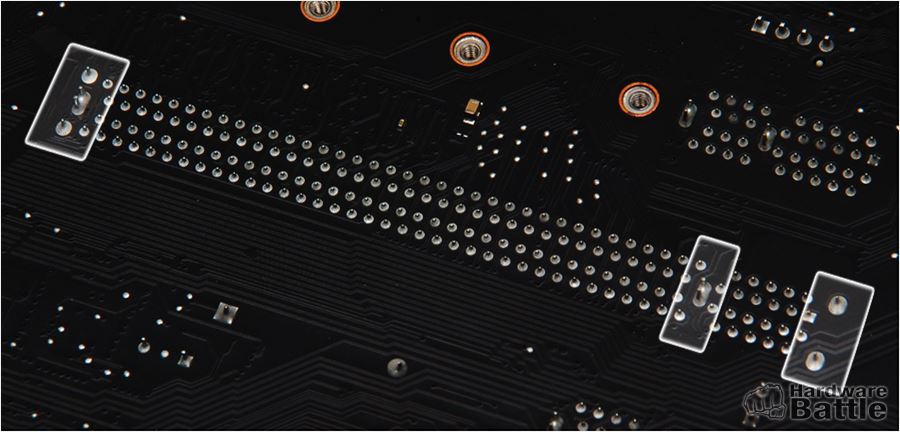

▲ 세이프슬롯 코어 설계는 단순히 철제 가이드를 두르는 것이 전부가 아니라, 가이드 후면을 납땜 처리해 슬롯이 뽑혀져
나오는 현상을 방지하는 것이 주 목적입니다. 납땜이 가능한 부분들은 빠짐없이 처리되어 있는 것으로 확인되었습니다.

ASUS PRIME Z270-A

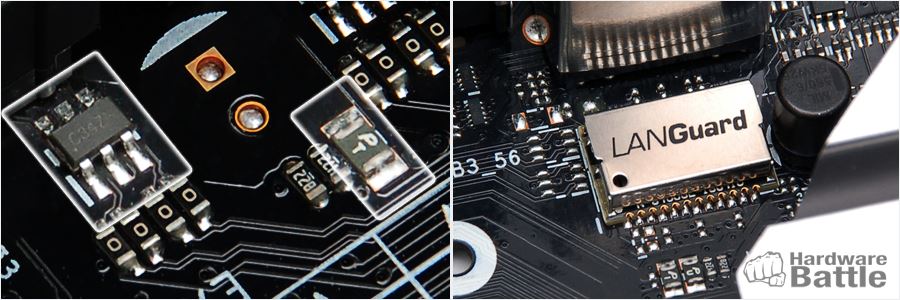

▲ Overvoltage Protection은 USB나 오디오 단자 등, 인체 접촉으로 인한 정전기 발생확률이 높은 외부 포트에 과전압(ESD),
과전류(Polyswitch) 방지 칩을 세트로 적용한 것을 뜻합니다. Surge-Protected Networking 기능을 담당하는 LANGuard는
널리 알려진 랜포트 과전압 방지 회로입니다. 에이수스에서 최초로 선보였고, 최근 바이오스타가 도입하기 시작했습니다.


ASUS PRIME Z270-A




▣ 실속형 DIY를 추구하는 ASUS PRIME 시리즈

ASUS PRIME Z270-A 모델을 통해 살펴본 에이수스 PRIME 시리즈는 고성능과 안정성이 필요한 모든 분야를 아우르기 위한 라인업의 특성상 사용하지 않을수도 있는 AURA RGB LED 비중을 줄이는 대신, 화려한 ROG 게이밍 시리즈에 비해 저렴한 가격으로 에이수스 성능 향상 기술과 설계 품질을 제공할 수 있도록 편성된 라인업이라고 할 수 있습니다.

올해 초에 진행되었던 에이수스 메인보드 신제품 테크니컬 세미나에서 언급되었던 5-Way Optimization 이나 CPU 5G OC Profile 과 같은 성능향상 기능은 빠짐없이 탑재된 것이 확인되었습니다.

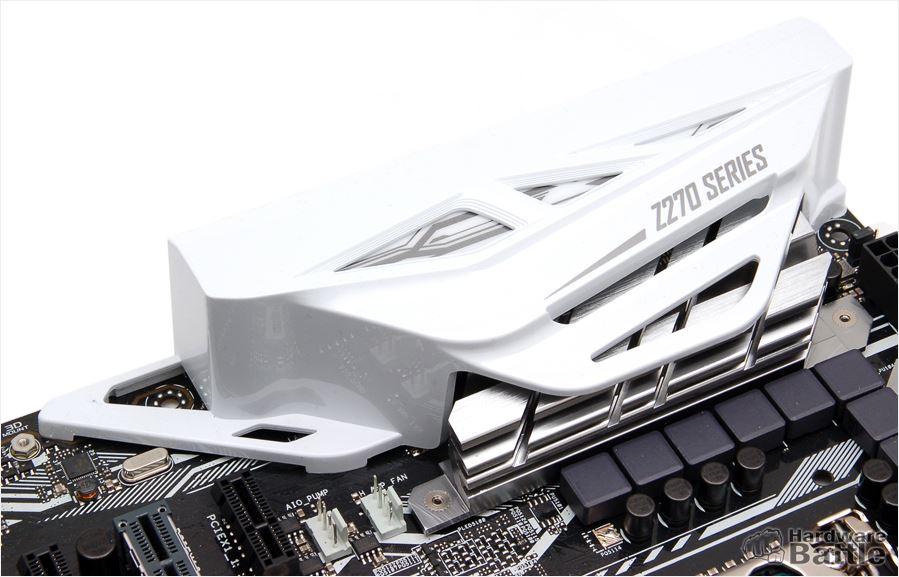

품질면에서는 안정성과 내구성을 향상시키기 위한 5X Protection III 설계가 적용되었고, 약간의 수고가 필요하지만 추가로 안정성을 향상시킬 수 있는 3D 프린팅 악세서리들을 가장 효과적으로 활용할 수 있는 라인업이기도 합니다. 그 이유는 3D 프린팅 재질 가운데 가장 널리 쓰이는 나일론 플라스틱의 기본 컬러가 하얀색이기 때문입니다.

ASUS PRIME Z270-A

RGB LED나 컬러 페인팅으로 꾸며진 게이밍 메인보드는 화이트 컨셉으로 튜닝할 생각이 아니라면 어울리는 컬러로 착색하는데 추가금이 필요하지만, ASUS PRIME 시리즈는 기본 컬러를 사용하더라도 충분히 어울리는 연출이 가능합니다. 앞서 소개한 M.2 팬 홀더는 NVMe 기반의 고성능 M.2 SSD 제품들 중 발열로 인한 성능저하(쓰로틀링) 및 안정성, 내구성 이슈 해결에 도움이 될 수도 있습니다.

즉, 화려한 튜닝보다 실질적인 성능과 품질을 추구하는 타입이라면 ASUS PRIME 시리즈 메인보드가 가장 실속있는 선택이라고 할 수 있겠습니다.




ASUS PRIME Z270-A 메인보드
ASUS AURA RGB / AURA SYNC, 5-Way Optimization, 5X Protection III
프로세서
(Processors)

인텔 6~7세대 Core i7 / i5 / i3 / Pentium / Celeron 프로세서, 10 페이즈 VRM
메모리
(Memory)

DIMM 4개, 최대 64GB 지원, 듀얼-채널 지원, XMP 메모리 지원(OC)
최대 3,866MHz OC 지원, 인텔 7세대(2400MHz 공식), 인텔 6세대(2133MHz 공식)
확장 슬롯
(Expansion Slot)

PCI-Express 1x, PCI-Express 16x(16/8배속), PCI-Express 1x, PCI-Express 1x
PCI-Express 16x(8배속), PCI-Express 1x, PCI-Express 16x(4배속)
저장장치
(Storage)

인텔 옵테인(Optane™) 기술 지원, NVMe 프로토콜 부팅 지원
2280 M.2 소켓 (PCIe 전용), 22110 M.2 소켓 (PCIe/SATA 공용), 6Gb/s SATA3 포트 (6개)
네트워크 컨트롤러
(Network Controller)

Intel® i219-V Gigabit Ethernet (10 / 100 / 1000 Mbps)
오디오 코덱
(Audio Codec)

Realtek ALC S1220A HD Audio Codec
DTS Connect 지원, 니치콘 뮤즈 오디오 캐패시터 (Fine Gold)
리dj 입출력 포트
(Rear I/O Panel)

USB3.1/C (1개), USB3.1/A (1개), DP (1개), HDMI (1개), DVI-D (1개)< span style="font-size: 10pt;">,
USB3.0/A (4개), PS/2 (1개), RJ-45 LAN (1개), DTS Audio (7.1c)
프론트 확장 포트
(Front Pin Header)

USB2.0 (6개), USB3.0 (4개), 이어폰 & 마이크 (1개), TPM(1개)
특수 기능
(Special Feature)

ASUS AURA RGB (온보드 & 스트립 RGB LED), CPU 5G OC Profile (초보자용 성능 최적화)
ASUS Crystal Sound 3 오디오 솔루션, 2-Way Multi GPU (SLi / CFX)
공식유통사
(Distributor)

(주)에스티컴퓨터 서서울특별시 용산구 새창로 45길 78 신계동 진성빌딩 3층
아이보라(주) 서울특별시 용산구 새창로45길 8 삼원빌딩 2층
