▣ 국내 유일의 고성능 미니PC 제조 공급사, 조텍(ZOTAC)

국내 미니PC 시장은 대체로 CPU 파워에 의존하며 크기를 줄인 제품들이 많습니다. 이는 고성능 작업보다 거실에서 동영상을 재생하기 위한 HTPC, 혹은 사무작업을 위한 오피스 PC를 대체하는 목적에 그치고 있기 때문입니다. 사실상 3D 그래픽 성능은 포기한 제품들이 대부분인 셈인데, 그 와중에도 꾸준히 고성능 미니PC를 개발하고 있는 곳이 있습니다. 그래픽 카드 제조사로도 유명한 조텍(ZOTAC) 입니다.

조텍하면 AMP! Edition을 비롯한 그래픽 카드 시리즈가 떠오르기 마련이지만, 미니PC 브랜드인 ZBOX는 시장의 개척자라고 하더라도 이상하지 않을만큼 초창기부터 꾸준히 신제품 출시와 개발을 병행하고 있습니다. 지금에 와서는 미니PC하면 떠올릴 수 있는 일반적인 CPU 파워 위주의 구성은 물론이고, 3D 그래픽 성능까지 갖춘 미니PC 라인업을 갖추고 있어 차별화된 기술력을 보유하고 있기도 합니다.

이번 지면에서는 지포스 GTX 1060을 내장해 일반적인 미니PC와 차별화된 3D 그래픽 성능을 갖춘 조텍 ZBOX 매그너스(MAGNUS) 라인업의 EN1060 모델을 살펴보는 시간을 가져보고자 합니다.

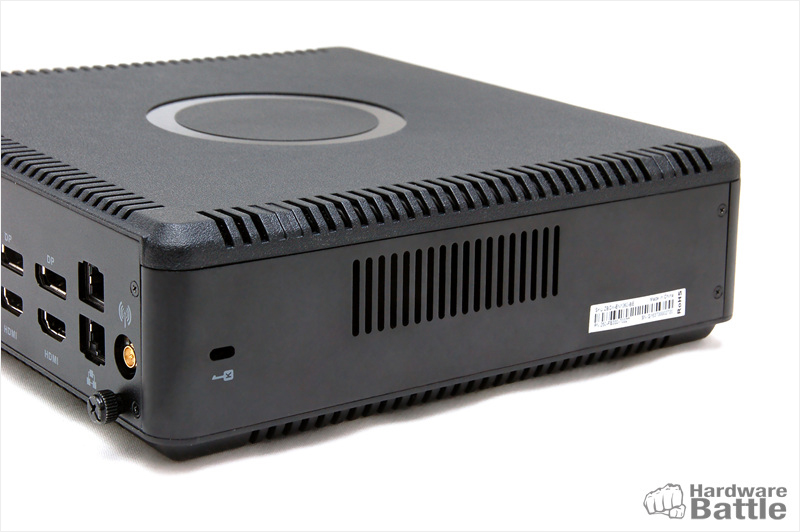

▲ 좌측면에는 그래픽 코어의 발열을 배출하는 에어홀과 도난 방지를 위한 켄싱턴 락 고정홀이 배치되어 있습니다.

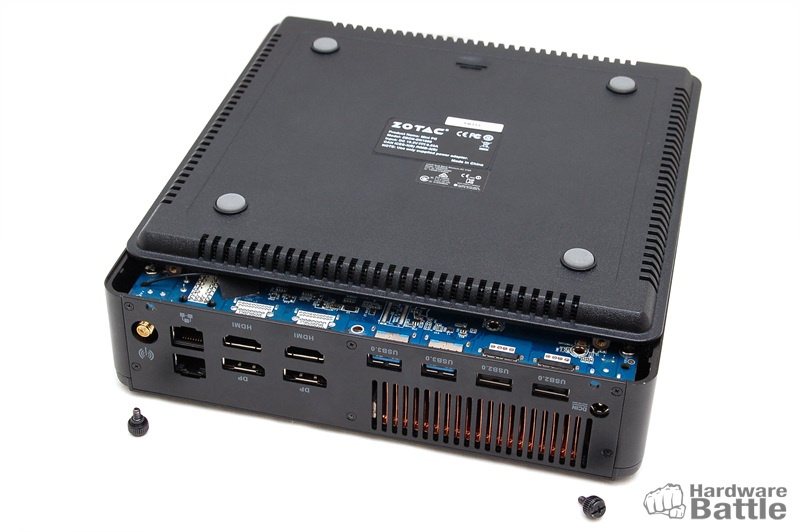

▲ 후면의 핸드 스크류 2개를 풀고 바닥을 전면으로 밀어올리면 추가 부품을 설치하기 위한 DIY 공간을 볼 수 있습니다.


▣ 편리한 DIY & 높은 성능에 걸맞는 듀얼쿨링

조텍 ZBOX MAGNUS EN1060 미니PC는 쿼드코어 기반의 인텔 코어i5 시리즈와 고성능 그래픽 코어가 이미 내장되어 있기 때문에 추가로 장착이 필요한 부품은 DDR4 SODIMM 메모리와 M.2 or 2.5" 규격의 SSD 또는 HDD 저장장치 밖에 없습니다. 이 두 가지 부품의 조립도 편리하게 할 수 있도록 후면의 핸드 스크류를 풀고 하단 패널만 분리하면 곧바로 추가 부품들을 장착할 수 있도록 설계되었습니다.

한편, 평상시에는 거의 볼 일이 거의 없는 PCB 기판 반대편에는 핵심 부품인 CPU와 GPU가 장착되어 있습니다.

인텔 저전력 데스크탑 시리즈인 T-SKUs 프로세서를 사용해 클럭이 낮은 편이지만, 노트북에 내장되는 모바일 시리즈에 비하면 훨씬 더 높은 성능을 자랑합니다. 또한 T-SKUs 기반 인텔 코어i7 프로세서의 TDP도 35W로 동일하기 때문에 업그레이드가 가능한 점도 주목할만한 특징입니다. 그래픽 코어도 마찬가지로 데스크탑 모델에 비해 클럭이 낮아졌지만, MXM 3.0b 모듈 방식을 채택해 최신 모델로 교체 업그레이드를 할 수 있습니다.

CPU와 GPU 모두 최신공정인 14/16nm FinFET 공정을 사용해 저발열 저전력 특성을 갖추고 있지만, OEM 납품에 도가 튼 조텍의 안정성과 내구성에 올인한 설계이념 덕분에 일반적인 미니PC에서 보기 드문 구리 히트싱크와 듀얼쿨링 솔루션을 탑재하고 있습니다.

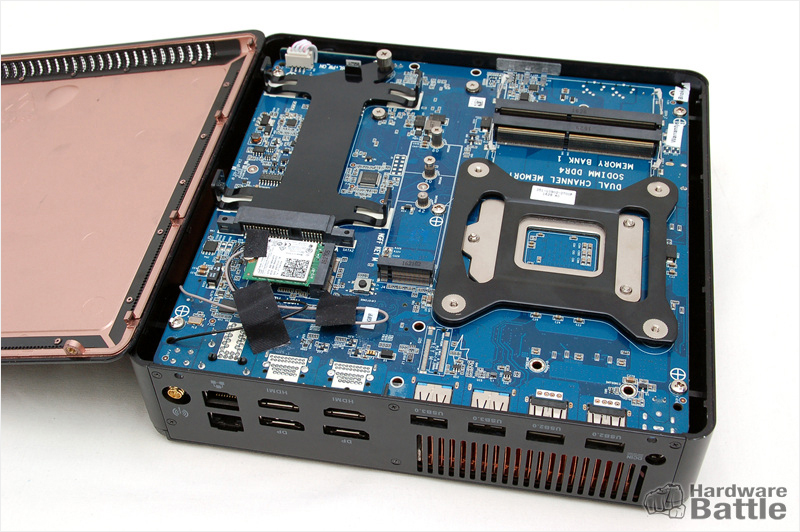

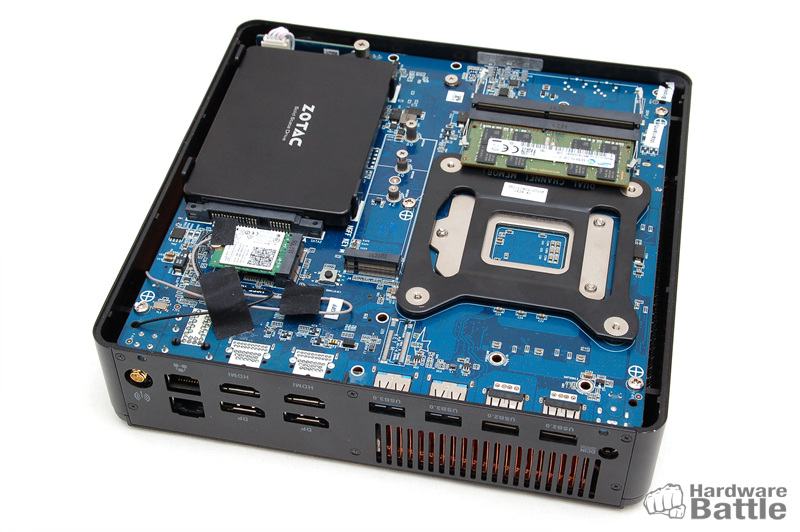

▲ 2.5인치 드라이브 베이 1개, 42~80mm M.2 소켓 1개, SO-DIMM DDR4 메모리 소켓 2개까지 확장할 수 있습니다.

▲ 하배 예제 부품 구성은 삼성 8GB DDR4-2133 메모리와 ZOTAC Premium Edition SSD 240GB를 사용했습니다.

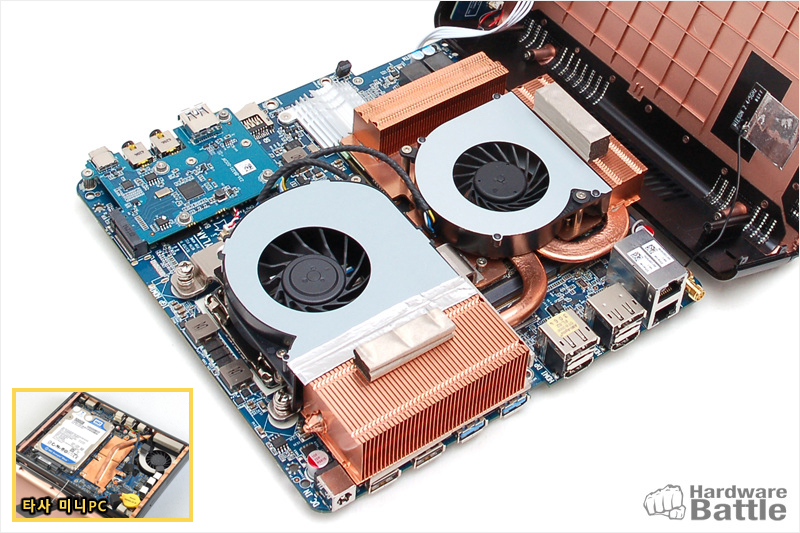

▲ 반대편에는 프로세서(CPU)그래픽 코어(GPU), 이를 냉각하는 듀얼 쿨링 솔루션(통구리)이 탑재되어 있습니다.
고성능 게이밍 미니PC답게 저전력 위주의 타사 기존 미니PC들에 비해 훨씬 더 강력한 냉각 솔루션을 자랑합니다.

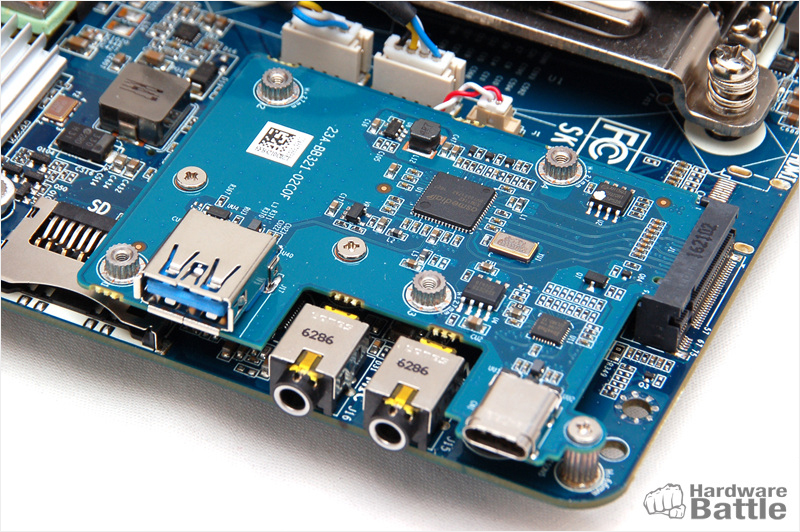

▲ 전면 USB 3.1 포트는 M.2 PCIe 대역폭을 사용하는 도터보드로 제공됩니다. 컨트롤러는 ASMedia ASM1142 입니다.

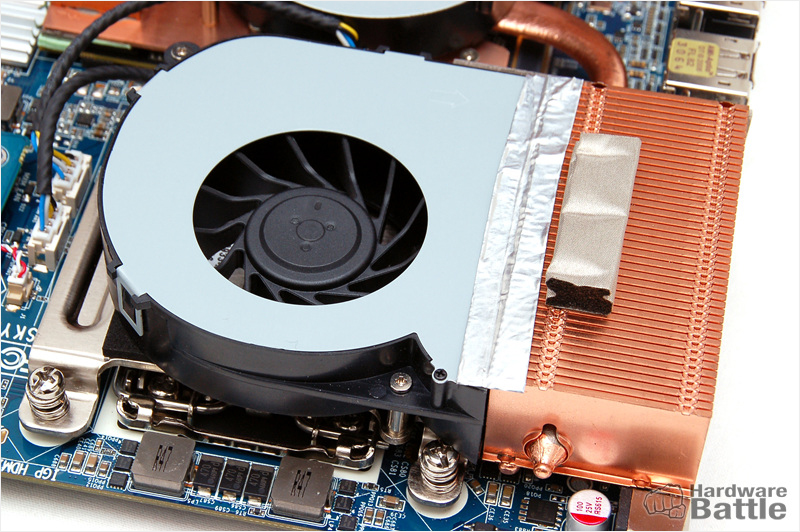

▲ CPU 쿨러의 모습입니다. 그래픽 쿨러에 비해 쿨링팬의 크기가 좀 더 크며, 발열은 히트파이프로 전달됩니다.

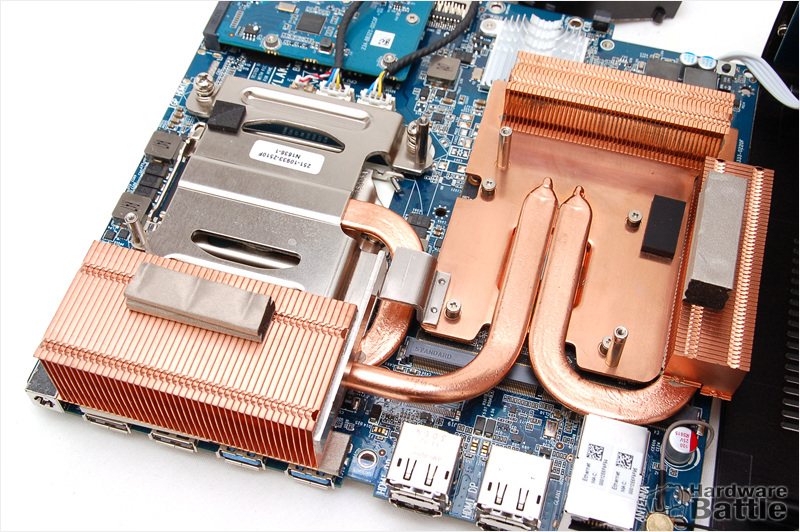

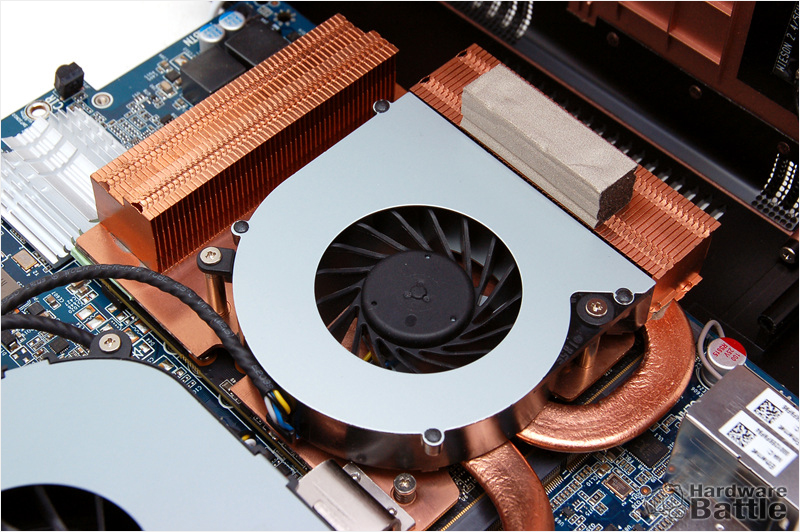

▲ GPU 쿨러의 모습입니다. 구리 베이스 블럭이 기판 전체를 덮고 있으며, 주요 부위에 냉각용 핀이 솔더링으로 접합되어
있습니다. 듀얼 히트파이프로 GPU 전용 냉각핀과 CPU용 냉각핀으로 발열을 분산시켜 좀 더 높은 쿨링성능을 지닙니다.

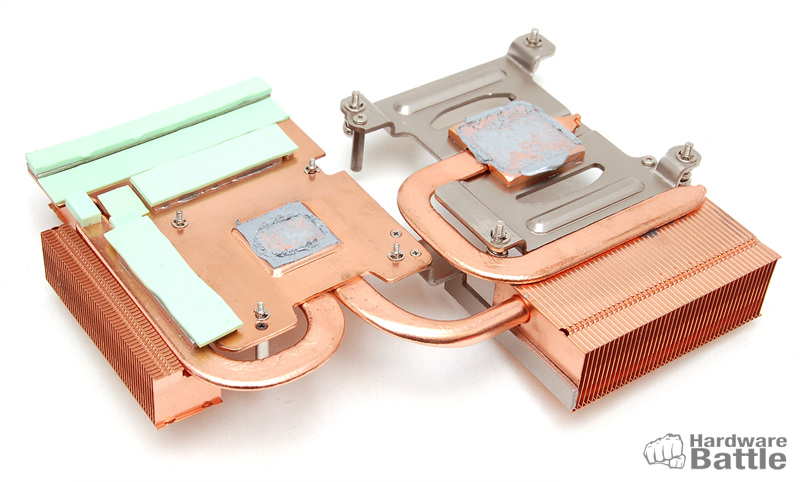

▲ 쿨러 분해는 쿨링팬을 먼저 탈거한 뒤 방열판을 떼어내야 합니다. CPU 와 GPU 방열판이 히트파이프로 연결되어
있으므로 동시에 분해해야 하며, GPU 써멀패드의 점착력이 높은 편이므로 분해할 경우 주의가 필요할 것으로 보입니다.

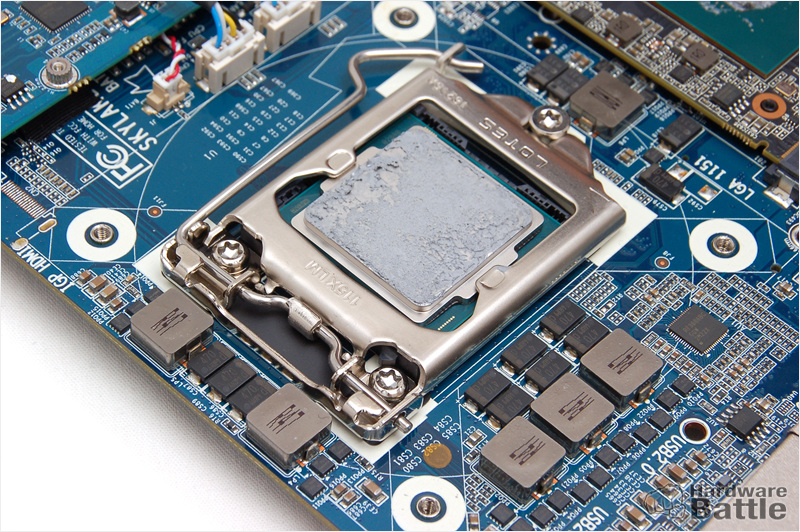

▲ 인텔 6세대/7세대 코어 프로세서를 장착할 수 있는 LGA 1151 소켓을 지원합니다. 좁은 공간에 5-페이즈 VRM 전원부를
구성하기 위해 파나소닉 SP-CAP을 사용했고, 페이즈마다 작은 크기의 미니 MosFET 3개로 1H/2L 구조를 취했습니다.

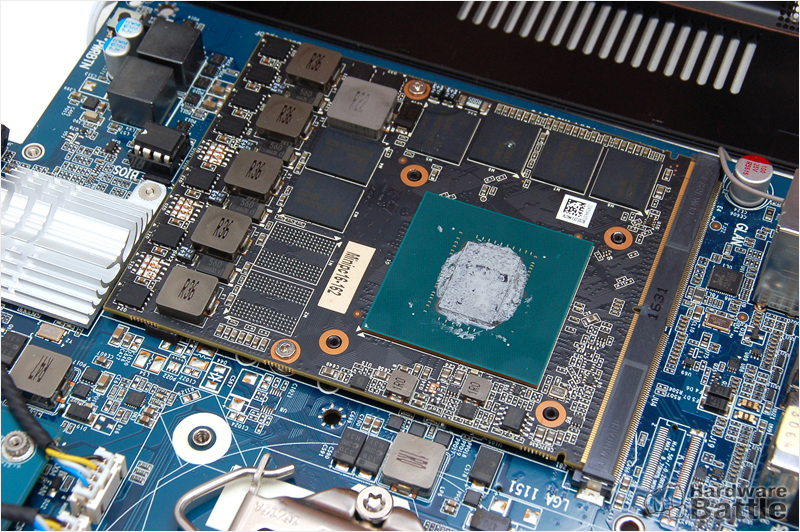

▲ 지포스 GTX 1060은 MXM 3.0b 규격 기판으로 장착되어 있습니다. 동일한 규격으로 GPU를 업그레이드 할 수 있지만
국내에서는 흔치 않은 규격이라 해외구매가 필요하며, 쿨러가 발열을 감당할 수 있는지 꼼꼼히 따져볼 필요가 있습니다.


▣ 고화질 3D 게임 & 가상현실(VR) 환경에 최적화된 성능

조텍 ZBOX MAGNUS EN1060 미니PC의 구성을 봤을 때 가장 먼저 떠올릴 수 있는 용도는 최신 3D 게임과 VR 솔루션입니다.

인텔 코어 i5 프로세서와 지포스 GTX 1060의 조합은 현 시점에서 가장 대중적인 게이밍 PC 구성이기 때문에 당연한 이야기라고 할 수 있습니다. VR 솔루션의 경우는 현재 개발중이거나 공개된 컨텐츠들이 대부분 데스크탑 지포스 GTX 970 수준의 그래픽 성능에 최적화 된 경우가 많기 때문에, 더 높은 성능과 VR 최적화 기술이 내장된 모바일 파스칼 GPU가 탑재된 점을 높이 평가할 수 있습니다.

또한 VR컨텐츠는 유원지의 놀이기구를 가상으로 체험해 볼 수 있는 어트랙션이나, 이동하면서 즐길 수 있는 룸 스케일 체험 위주의 개발이 활발하게 이루어지고 있습니다. 조텍 ZBOX MAGNUS 시리즈는 작은 크기와 고성능 듀얼 쿨러 덕분에 어트랙션 장비 내부에도 안전하게 탑재할 수 있고, 룸 스케일 방식의 가상현실 솔루션을 구축할 때도 차지하는 공간을 최소화하는 등 여러모로 유리한 점들을 겸비하고 있습니다.

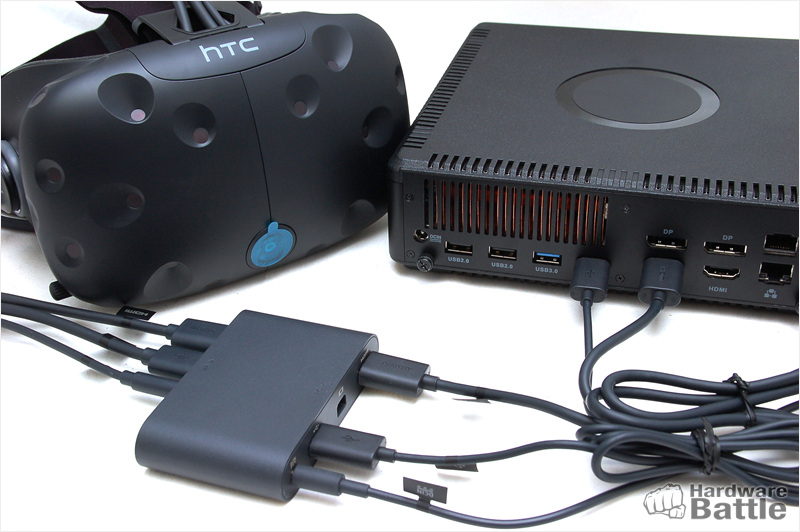

2개 HDMI 포트를 갖추고 있다는 점도 VR 최적화 요소 중 하나로 볼 수 있습니다. VR용 헤드셋인 HMD(Head Mounted Display)는 대부분 HDMI 포트를 지원하는데, 모니터도 HDMI로 연결된다면 포트가 하나 뿐인 시스템에서는 컨버터를 사용해서 연결하는 등의 번거로운 과정을 거쳐야 하기 때문입니다.


■ 3DMARK Time Spy (DirectX 12) & Fire Strike (DirectX 11)

Fire Strike Preset Resolution 1920x1080, Volumetric illumination sample count 1, Texture filtering mode Trillinear, Max AF anisotropy Off, Antialiasing mode MSAA, MSAA sample count 1, Tessellation detail level 5, Max tessellation factor 16, Shadowmap size 1024, Surface shadows 8, Volumetric illumination quality 5, Particle illumination quality 1, Ambient occlusion quality 5, Depth of field quality 5, Color saturation 100

Extreme Preset Resolution 2560x1440, Volumetric illumination sample count 1.5, Texture filtering mode Anisotropic, Max AF anisotropy 16, Antialiasing mode MSAA, MSAA sample count 1, Tessellation detail level 10, Max tessellation factor 24, Shadowmap size 2048, Surface shadows 16, Volumetric illumination quality 10, Particle illumination quality 10, Ambient occlusion quality 10, Depth of field quality 10, Color saturation 100

Time Spy Preset Resolution 2560x1440, Demo VRAM Auto, Disable async compute No, Texture filtering mode Trilinear, Max AF anisotropy 4, Max tessellation factor 32, Tessellation factor scale 1, Vsync enabled No, Triple buffering No, Enable fixed FPS No



ZOTAC ZBOX MAGNUS EX1060 미니PC 성능 측정은 [ 8GB DDR4-2133 & ZOTAC Premium Edition SSD 240GB ]를
장착한 상태로 진행했으며, 비교 대상인 데스크탑 그래픽 카드는 코어 i7 프로세서 기반 [ 인텔 6세대 하배 공식 시스템 ] 측정결과입니다.


■ [DirectX 11] OVERWATCH [측정구간 보기]

그래픽 품질 최상, 렌더링 스케일 100%, 텍스처 품질 높음, 텍스처 필터링 품질 최상 - 16X, 안개 세부 묘사 매우 높음, 동적 반사 효과 높음, 그림자 세부 묘사 매우 높음, 모델링 세부모사 매우 높음, 효과 세부 묘사 매우 높음, 조명 품질 매우 높음, 계단 현상 방지 높음 - SMAA 중간, 굴절 품질 높음, 스크린샷 품질 1X 해상도, 로컬 반사 활성화, 환경광 차폐 활성화, 시야범위 103



■ [DirectX 12] The Division [측정구간 보기]

그래픽 화질 가장 높음, 수직동기화 모드 끄기, 최대 프레임 끄기, 그림자 품질 높음, 그림자 해상도 높음, 스팟 쉐도우 설정 높음, 스팟 쉐도우 해상도 가장 높음, 접촉면 그림자 모두 높음, 후처리 FXAA 끄기, TAA 슈퍼샘플링, 해상도 조정 100%, 이미지 선명도 70%, 파티클 품질 가장 높음, 바람에 날리는 눈 효과 사용 , 입체 안개 효과 가장 높음, 반사 품질 중간, 부분 반사 특징 매우 높음, 난반사 효과 , 이방성 필터링 16X, 시차 보정 맵핑 높음, 앰비언트 오클루전 매우 높음, 심도 높음, 오브젝트 품질 60%, 오브젝트 로딩 거리 확대 100%, 색 수차 보정 , 중간 밝기 조명 아니오, 렌즈 반사광 , 비네트 효과



■ [DirectX 12] Rise of the Tomb Raider [측정구간 보기]

결과 지열 계곡, 화질 가장 높음, 텍스쳐 품질 가장 높음, 이방성 필터 16x 비등방성, 그림자 품질 높음, 태양광 그림자 높음, 피사계 심도 가장 높음, 세부 묘사 수준 가장 높음, 역동적 수풀 높음, 앰비언트 오클루전 HBAO+, 퓨어헤어 켜짐, 거울 반사 품질 보통, 비넷 블러 켜짐, 모션 블러 켜짐, 블룸 켜짐, 테셀레이션 켜짐, 화면 공간 리플렉션 켜짐, 렌즈 플레어 켜짐, 화면 효과 켜짐, 필름 그레인 켜짐, 안티 앨리어싱 FXAA



▲ VR HMD를 연결하라도 동일한 포트의 모니터를 하나 더 연결하는 등, 최대 3개의 모니터를 더 추가할 수 있습니다.


□ 어떤 PC라도 대체할 수 있는 작은 크기와 뛰어난 성능
■ 거실, 매장, 어트랙션, 어디에나 어울리는 조텍 스타일

조텍 ZBOX MAGNUS EN1060은 어중간한 게이밍 PC보다 뛰어난 성능을 바탕으로 평범한 미니PC보다 훨씬 더 많은 곳에 쓰일 수 있도록 설계되었습니다.

최근에는 가볍게 숙박할 수 있는 모텔이나 에어비앤비에서 세련된 인테리어와 고성능 인터넷 PC를 차별화 요소로 삼기도 합니다. 이 때 투박한 데스크탑 PC보다는 작고 아담한 디자인으로 심미성을 살리기에 유리할 뿐 더러, 인기 온라인 게임인 오버워치나 리그 오브 레전드는 물론이고 왠만한 고사양 패키지 게임도 평균 60-fps 이상을 유지해 쾌적한 플레이 환경을 제공하기 때문에 차별화 요소로 삼기에 부족함이 없을 것으로 보입니다.

지금까지 살펴본 특징들을 종합해 본다면 조텍 ZBOX MAGNUS 시리즈 미니PC는 거실이나 매장처럼 개방된 공간이나 극도로 협소한 공간에 높은 성능을 필요로 할 때, 심미성과 편의성을 모두 만족시킬 수 있는 유일한 선택지라고 할 수 있겠습니다.



ZOTAC ZBOX MAGNUS EN1060
Gaming MiniPC - Small Form Factor Barebone
프로세서
(Processor)

인텔 코어 i5-6400T 프로세서 (쿼드코어, 2.2GHz ~ 2.8GHz)
(인텔 6 / 7세대 코어 프로세서 지원, 스카이레이크, 카비레이크, LGA1151, Socket-H)
메모리
(Memory)

DDR4-1866/2133MHz 2개, 최대 32GB (SO-DIMM)
그래픽 코어
(Chipset)

엔비디아 지포스 GTX 1060 D5 6GB (MXM 3.0b)
저장장치
(Storage)

2.5인치 드라이브 (1개) / 32Gbps PCIe M.2 (1개)
네트워크 컨트롤러
(Network Controller)

리얼텍 RTL8111F Gigabit Ethernet (2개)
인텔 3165NG Wi-Fi 802.11ac / Bluetooth 4.0
입출력 포트
(I/O Ports)

전면 : USB3.1C / USB3.1A / 헤드폰 / 마이크 / 3 in 1 SD카드 리더(SD/SDHC/SDXC)
후면 : DP (2개) / HDMI (2개) / USB3.0A (2개) / USB2.0A (2개) / RJ-45 LAN (2개)
전원 어댑터
(Adapter)

AC INPUT : 100-240V / 2.34A (프리볼트) DC OUTPUT : 19.5V / 9.23A
공식 유통사
(Distributor)

(주)조텍코리아 서울 용산구 원효로3가 53-5 청진빌딩 1001호
