▣ 최적의 가성비를 갖춘 메인보드는 B150 칩셋을 쓴다?

인텔 메인보드 시장은 넓게 봤을 때 3가지 구매 패턴을 볼 수 있습니다. 이는 오버클럭을 지원하며 상대적으로 가장 뛰어난 품질을 자랑하는 Zx70 시리즈, 오버클럭 기능은 빠졌지만 각종 최신 기술들과 품질을 이어받는 Hx70 시리즈, 그리고 저렴한 가격에 가장 많이 쓰이는 필수 기술들을 탑재한 Bx50, Hx10 시리즈로 구분됩니다.

인텔 6세대 프로세서(스카이레이크)와 짝을 이루는 인텔 칩셋 메인보드 중 H110은 가장 저렴한 가격대를 자랑하지만, 스스로 조립 PC를 구매하는 유저들의 심리적 마지노선인 메모리 뱅크가 2개에 불과해 1~2만원 차이도 아쉽거나, 어차피 2개 이상의 메모리를 장착할 공간이 없는 미니-ITX 시스템을 구성하지 않는 이상 한 단계 상위모델인 B150 메인보드가 가장 많은 인기를 얻고 있습니다.

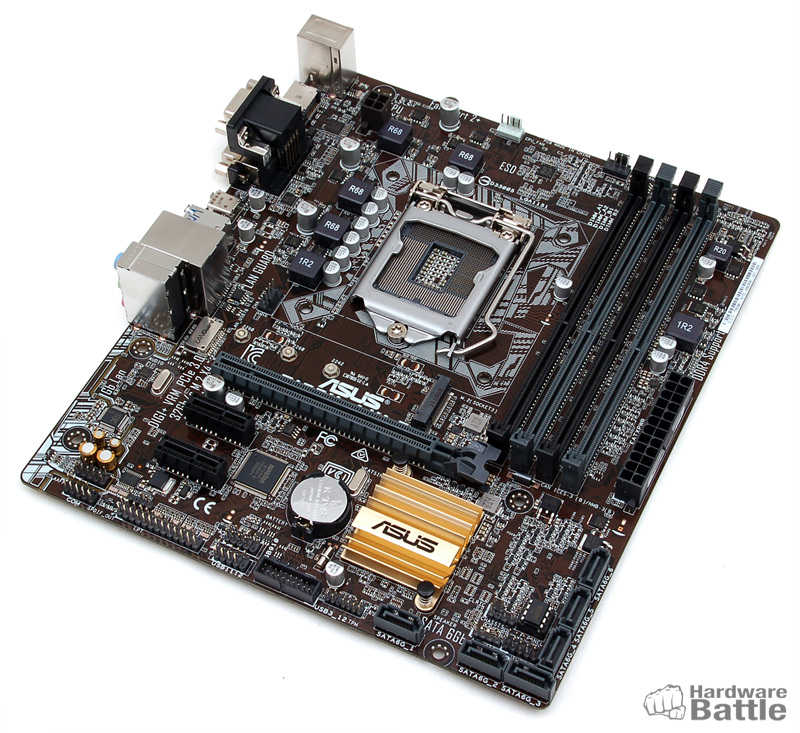

이번 리뷰에서는 B150 메인보드 가운데 에이수스 특유의 설계품질과 매력적인 가격을 갖춘 ASUS B150M-A/M.2 모델을 살펴보고자 합니다.







▣ 메인보드의 기본 3 요소, 그리고 ASUS B150M-A/M.2의 +1

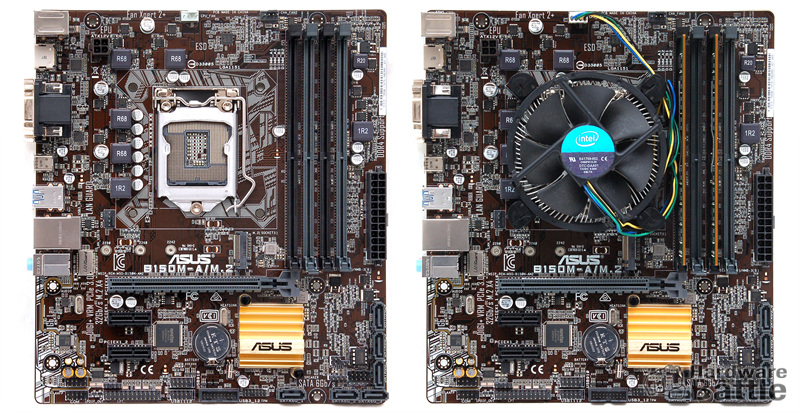

메인보드의 기본이라 함은 프로세서(CPU), 메모리(RAM), 그리고 그래픽 카드를 장착하는 PCI-Express 배치와 같은 레이아웃을 말합니다. 과거에는 24핀 주 전원 커넥터와 4핀 보조 전원 커넥터의 위치도 저마다 달라 특징으로 꼽혔지만, 최신 메인보드들은 대부분 CPU 소켓 좌측 상단(보조 전원)과 메모리 소켓 우측 하단(주 전원)에 위치하고 있으므로 3 요소만으로도 메인보드의 품질을 대강 짐작해 볼 수 있습니다.

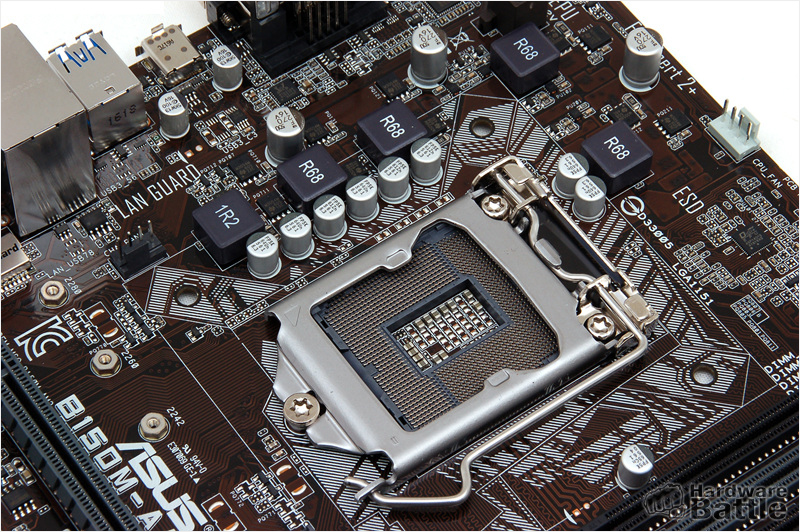

먼저 ASUS B150M-A/M.2 의 프로세서 VRM 전원부는 5-페이즈 구성입니다. 입력단에는 니폰-케미콘, 출력단은 니치콘으로 전량 일본 화학업계의 솔리드 캐패시터를 사용했고, 모스펫은 각 페이즈당 LowRDS(on) 타입 2개가 할당됩니다. CPU에 내장된 메모리 컨트롤러에 맞춰 초크의 인덕턴스도 조절되었습니다. 연산 코어에는 4개의 0.68μH, 메모리 컨트롤러에는 1개의 1.2μH 초크를 써서 코일 떨림현상을 최소화 할 수 있도록 설계되었습니다.

인텔 6세대 프로세서부터 내장 전압 조절기(FIVR)가 메인보드의 역할로 되돌아왔기 때문에 VRM 전원부 설계에 공을 들인 것으로 볼 수 있습니다.

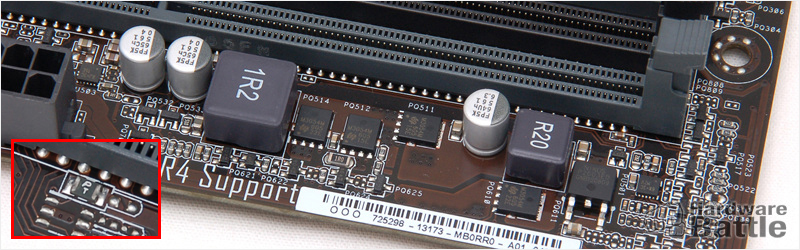

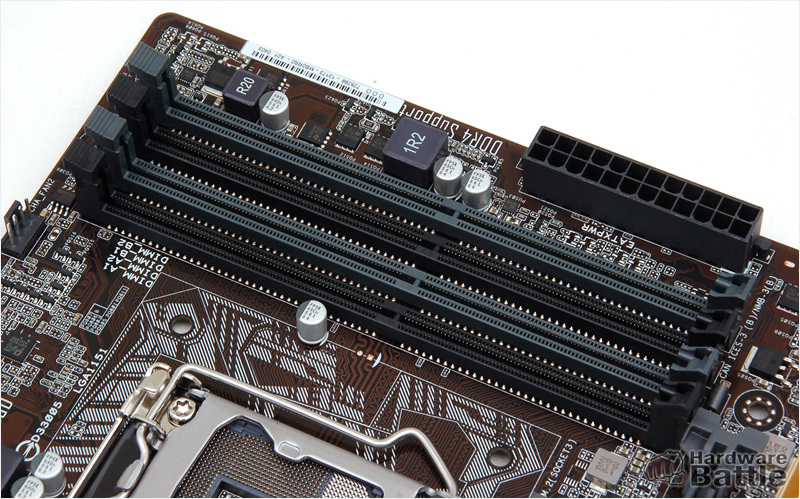

DDR4 메모리 소켓(DIMM)은 B150 메인보드와 H110 메인보드의 가장 큰 차이점입니다. 전문 작업용 프로그램은 메모리 용량에 따라 성능차이가 크기 때문에 H110보다 2개 더 많은 메모리를 장착할 수 있는 B150 메인보드가 인기를 얻고 있습니다. 이와 별개로 DDR4 메모리 도입 초기에 메인보드 회로가 끊어지는 사고가 많았던 것을 감안해 과전류를 방지하는 퓨즈를 탑재한 점도 ASUS B150M-A/M.2 메인보드의 특징 중 하나입니다.

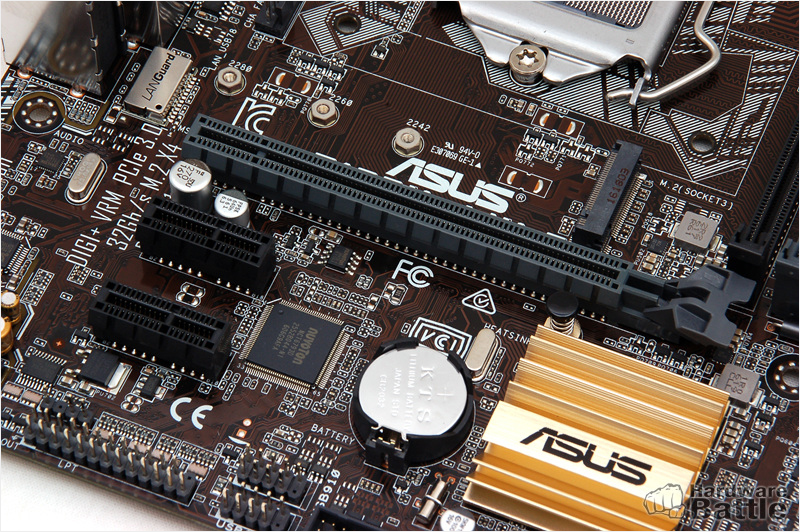

PCI-Express 슬롯의 배치는 일반적인 mATX 메인보드의 구성을 따르고 있습니다. 게임용 PC의 경우 가장 위쪽의 PCI-Express(이하, PCIe) 16x 슬롯에 그래픽 카드를 장착하는 것으로 마무리되며, 특수한 작업용 PC는 PCIe 16x 슬롯에 고성능 확장카드를 장착하고, 나머지 PCIe 1x 슬롯에 RAID 카드나 사운드 카드를 장착하는 경우가 많습니다.

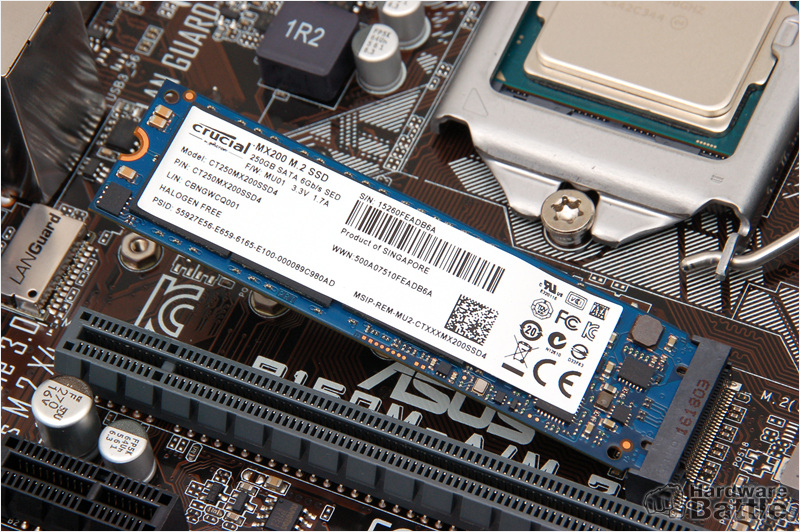

그리고 ASUS B150M-A/M.2 메인보드의 특별한 부분은 모델명에서도 확인할 수 있듯이 차기 저장장치 인터페이스인 M.2 소켓을 지원한다는 점 입니다. 아직까지 M.2 소켓과 NVMe 프로토콜의 성능을 100% 발휘하는 제품의 수가 적고 가격이 비싼 탓에 사용자가 많지 않지만, 2.5" SSD 드라이브 대신 M.2 SSD를 설치할 경우 복잡한 케이블 정리없이 심플하고 깔끔한 시스템을 구성할 수 있습니다.

멋진 외형과 품질을 겸비한 시스템보다 가격대에 비해 극단적인 성능 위주의 순수 게임용 PC 구축이나, 거실용 HTPC 용도로 자작할 때 소형 케이스 내부를 깔끔하게 구성할 목적으로 종종 사용됩니다.

성능 위주의 M.2 SSD(NVMe)는 Plextor M8PeG M.2, 삼성전자 950 PRO M.2, 리뷰안 NX1000 M.2 등이 있으며, 보급형 모델(SATA)은 마이크론 Crucial MX200/MX300 M.2, 삼성전자 850 EVO M.2 등이 있습니다.







▣ ASUS 보급형 메인보드의 품질을 책임지는 5X PROTECTION

에이수스는 고급 메인보드에 적용되는 5-WAY OPTIMIZATION처럼 보급형 메인보드에도 5X PROTECTION 기능을 제공합니다. 잘 사용하지 않는 어중간한 기능을 집어넣어 가격을 높이는 대신, 메인보드에 필수적인 기능들을 강화해 쓸데없는 낭비를 줄이면서 품질은 높여 안정성과 내구성을 향상시켜줍니다.

다만 이런 기술들이 어디서, 어떻게 작동하는지 몰라 단순히 마케팅 문구로만 보아왔던 유저분들을 위해 메인보드 곳곳에 적용된 5X PROTECTION 부품 구성과 작동원리를 간단히 정리해 보았습니다.



1. Stable Power Supply

첫 번째로 살펴볼 안정적인 전원 공급에서 강조하는 DIGI+ VRM의 경우, 최신 메인보드라면 대부분 갖추고 있는 PWM 컨트롤러입니다. 인터내셔널 렉티파이어나 페어 차일드가 유명하며 그만큼 널리 쓰입니다. 다만 에이수스는 PWM 컨트롤러의 펌웨어를 추가 개발해 자사 메인보드에 더욱 최적화된 제어가 가능하도록 만드는 것이 특징입니다.

물론 본판은 동일한 칩이 많이 쓰이기 때문에 경쟁사들도 비슷한 수준이며, 그보다 모스펫이나 캐패시터 구성이 안정적인 전원 공급에 더 많은 영향을 미치는 편 입니다. 특히 메인보드는 과거에 캐패시터 누액 문제가 많았기 때문에 솔리드 캐패시터가 보편화된 지금도 출처에 까다로운 편 입니다.

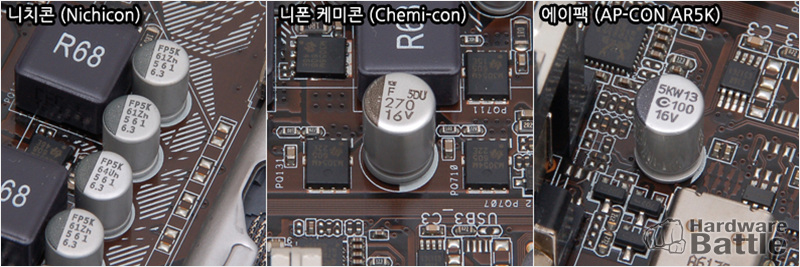

앞서 확인했듯이 프로세서(CPU)나 메모리(RAM) 전원부에는 일본의 니치콘과 니폰 케미콘의 캐패시터가 사용되었으며, 상대적으로 전력량이 적은 외부에는 에이팩(APAQ)의 AR5K 캐패시터가 사용되었습니다.





2.  Overcurrent Protection

이미 파워 서플라이에 보호회로가 있는데 메인보드에 과전류 방지 기능을 굳이 중복으로 탑재하나 생각할 수도 있겠지만, 해당 기능은 메인보드 외부에서 발생하는 과전류가 아니라 메인보드 내부에서 발생하는 과전류를 방지하는 기능입니다. 특히 DDR4 메모리 도입 초기에 제조사를 가리지 않고 발생했던 메인보드 PCB 회로 끊김, 과열로 인한 발화 문제는 이전부터 메모리 회로에서 낮은 확률로 발생해 왔습니다.

에이수스는 메모리(DRAM) VRM 전원부를 강화하고 폴리 스위치 퓨즈를 탑재함으로써 과전류로 인한 부품 손상을 방지하도록 설계하고 있습니다.




3.  ESD Guards

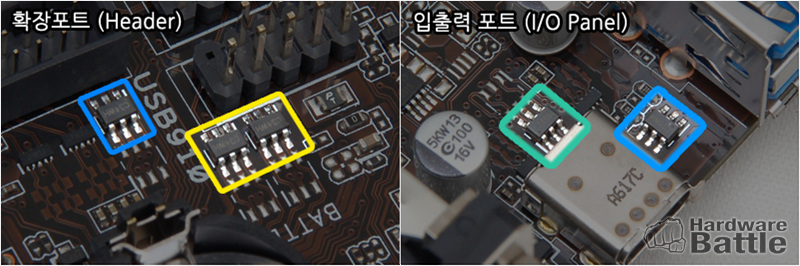

ESD Guards 기능은 PC 잔고장의 주범인 정전기로 인한 피해를 방지해줍니다. PC 사용 중 정전기가 발생할 확률이 가장 높은 외부포트 곳곳에 정전기 방지 칩이 탑재되어 있습니다. 시스템 후면의 입출력 포트(I/O 패널) 뿐만 아니라, 케이스 전면에 연결하는 확장포트에도 정전기 방지 칩을 할당해 편리하지만 고장이 잦은 USB와 같은 핫 플러그 포트의 내구성을 크게 높여줍니다.

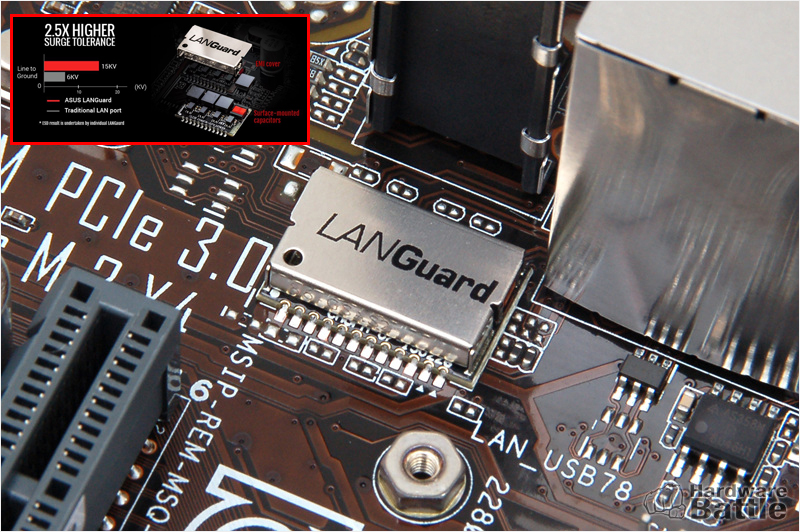

4.  Surge-Protected Networking (LAN Guard)

ESD Guards 기능만으로 막기 힘든 랜 포트 고장을 방지해주는 기능입니다. PC 근처의 주변기기와 연결되는 다른 포트들과 달리 랜 포트는 인터넷 접속을 위해 외부와 연결되기 때문에 낙뢰나 정전 후 복전시 케이블을 타고 과전압/과전류(Surge)가 동시에 유입되어, 랜 포트는 물론이고 연결된 네트워크 칩까지 망가뜨리는 경우가 많습니다.

LANGuard 회로는 랜 포트와 네트워크 칩 사이에 EMI 실드 처리된 과전압 방지 칩(ESD)과 과전류 방지 캐패시터를 추가해 내장 네트워크의 안정성과 내구성을 높이고, 네트워크 신호 왜곡률(지연 및 손실)도 최소화시켜 줍니다.




5. Stainless Steel Back I/O

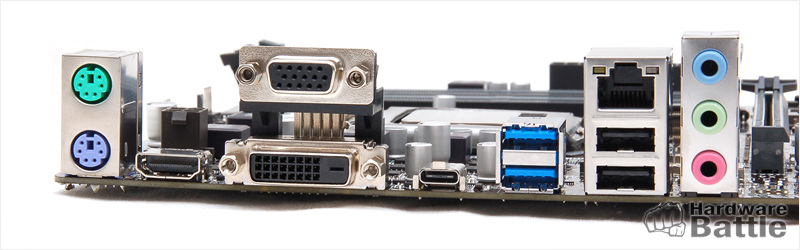

흔히 말하는 백 패널의 철재를 스테인리스 스틸로 만들어 부식을 방지해줍니다. 국내 기후 환경이 PC에 녹이 슬만큼 열악하지는 않지만, 근본적으로 도금보다 더 뛰어난 부식 방지능력은 장점이라고 할 수 있습니다. 입출력 포트 구성은 비교적 평범한 듯 하지만 USB 2.0, USB 3.0 포트 위쪽에 microUSB(b) 포트를 대체할 것으로 기대되는 USB Type C 포트를 배치한 것이 눈에 띕니다.






내장 사운드 및 SATA 포트, 확장포트 구성

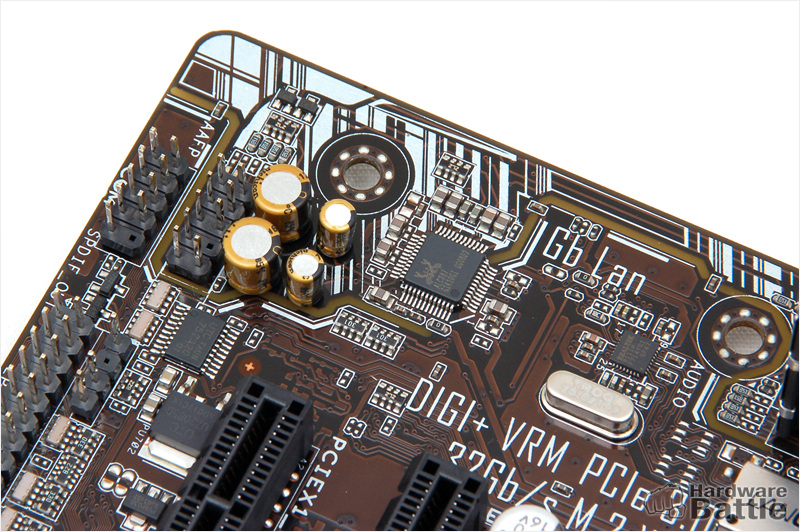

에이수스를 비롯한 주요 메인보드 제조사들은 이제 보급형 메인보드에도 독립형 내장 사운드 회로 설계와 ELNA의 오디오 전용 캐패시터를 적용하고 있습니다. ASUS B150M-A/M.2 모델도 이러한 특징들이 빠짐없이 적용되었습니다. Realtek社 ALC887 코덱을 탑재해 전면(AAFP), 후면 포트를 모두 사용할 경우 7.1 채널 스피커 구성이 가능합니다. 보급형 메인보드로는 드물게 독립 사운드 회로에 LED 튜닝 효과까지 적용한 점도 주요 특징입니다.

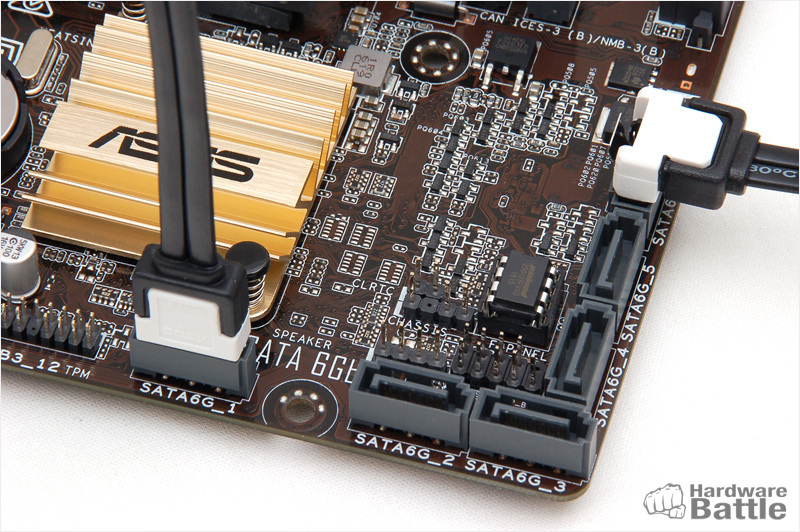

아직까지 PC에서 가장 널리 사용되고 있는 저장장치 인터페이스인 SATA 포트는 B150 칩셋이 지원하는 6개가 제공됩니다. 기본적으로 1~3번 SATA 포트는 일자형 케이블을 사용해도 다른 부품에 의한 간섭을 피할 수 있도록 하단에 배치되었고, 4~6번 포트는 대형 쿨러가 장착된 그래픽 카드와 간섭을 피하기 위해 직각 케이블을 사용해야 합니다.

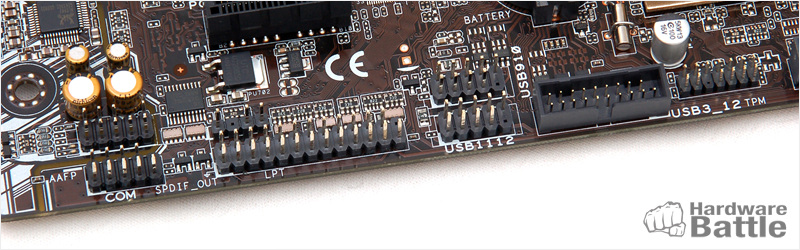

메인보드 하단에는 백 패널엔 없지만 필요한 포트를 브라켓이나 케이스 전면으로 확장할 수 있는 핀 헤더가 배치되어 있습니다. 지원하는 규격은 시리얼 포트(COM), 패러렐 포트(LPT), 디지털 오디오(S/PDIF), USB2.0(4개), USB3.0(2개) 입니다.












▣ 트렌드 세터의 새로운 시도, ASUS B150M-A/M.2

에이수스는 오래 전부터 다양한 신기술들을 앞장서서 적용시키고 업계 표준으로 정착시키는 등, 기술개발 방면에서 탁월한 방향감각으로 업계 선두주자이자 트렌드 세터의 지위를 굳건히 지키고 있습니다. 가장 가깝고도 보편적인 사례로 인텔 Z77 기반 메인보드를 발표하면서 업계 최초로 ELNA 오디오 캐패시터와 독립 회로설계를 도입한 곳이 바로 에이수스라는 점을 꼽을 수 있습니다.

이를 타 제조사에서도 수용하기 시작하면서 오디오 전용 설계의 적용범위가 확대되어 왔고, 지금과 같이 보급형 모델까지 적용되는 보편적인 기술이 되었습니다. 그리고 이번 ASUS B150M-A/M.2 메인보드 리뷰를 진행하면서 함께 살펴본 여러가지 특징들 가운데 고급형 모델에만 적용되던 LAN Guard 기능이 도입된 것을 확인할 수 있었습니다.

이렇게 눈에 띄는 기능들은 대체로 업계 표준으로 자리잡았던 전적들이 있는만큼, 앞으로 LAN Guard 기능도 주류 메인보드에서 어렵지않게 보게 될 날이 올지 사뭇 기대가 됩니다.




ASUS B150M-A/M.2 STCOM
인텔 B150 칩셋 메인보드
프로세서
(Processors)

인텔 6세대 Core™ i7 / i5 / i3 / Pentium® / Celeron® 프로세서, 4+1 페이즈 DIGI+ VRM
메모리
(Memory)

DIMM 4개, 최대 64GB 지원, DDR4-2133MHz, 듀얼채널 지원, XMP 메모리 지원
확장 슬롯
(Expansion Slot)

PCI-Express 16x(16배속), PCI-Express 1x(1배속), PCI-Express 1x(1배속)
저장장치
(Storage)

32Gb/s M.2 (1개), SATA3 6Gb/s (6개)
네트워크 컨트롤러
(Network Controller)

Realtek® RTL8111H Gigabit Ethernet, LANGuard
오디오 코덱
(Audio Codec)

Realtek® ALC887 High Definition Codec, 7.1채널 지원
입출력 포트
(I/O Panel)

PS/2(2개), HDMI(1개), DVI-D(1개), D-Sub(1개), USB3.0/C(1개), USB3.0/A(2개)
USB2.0/A(2개), RJ-45 LAN(1개), Mic(pink), Line Out(lime), Line In(blue)
확장 포트
(Pin Header)

COM(1개), LPT(1개), USB2.0(4개), USB3.0(2개)
특수 기능
(Special Feature)

5X PROTECTION II, Q-Design, EZ Flash 3
공식유통사
(Distributor)

(주)에스티컴퓨터 서울특별시 용산구 새창로 45길 78 신계동 진성빌딩 3층
