안녕하세요. 배틀넘버1 입니다. 오늘은 오랜만에 메인보드 제품을 다루고자 합니다.


이미 메인보드 업계의 메이저 브랜드로 올라선 ASRock 사의 ASRock Z170 Extreme7+ 제품입니다.

현재 ASRock은 시장 점유율을 봐도, 제품의 퀄리티를 봐도 메이저브랜드라 칭할만 하며 더 이상 저가형 브랜드 제품이라고 말하지 않습니다.

그간 ASRock의 노력이 느껴지는 요즘이랄까요? 물론 국내 유통을 담당하고 있는 유통사 에즈윈(www.aswin.co.kr)의 노력도 많았을겁니다.

사실상 메인보드 하나에 거의 모든 역량을 투입하고 있는 ASRock은 Intel 6-7-8-9-100 시리즈 칩셋 메인보드의 개발을 거듭하면서 꾸준히 발전하고 있으며 ASRock은 현재 [Super Alloy, Stable and Reliable] 슬로건에서 볼 수 있듯이 메인보드에서 중요한 안정성과 제품에 대한 신뢰도를 꾸준히 향상 시켰고 이제는 모든이들이 수긍할만한 메인보드 브랜드라고 글쓴이도 말할 수 있을 정도가 되겠습니다.



▣ ASRock Extreme 시리즈

ASRock은 이전 Z68 시리즈부터 Extreme 시리즈를 주력 모델의 네이밍으로 사용해 왔습니다. 이번 Z170 칩셋에도 역시나 ASRock Z170 Extreme 3 / Extreme 4 / Extreme 4+/ Extreme 6 / Extreme 6+ / Extreme 7+ 까지 다양한 제품들을 지금까지 선보이고 있으며, 이번에 소개할 ASRock Z170 Extreme7+ ​은 ASRock Z170 라인업의 플래그십에 해당하는 최상위 모델입니다.

​Z170 칩셋의 Extreme 시리즈는 다른 브랜드 제품과 달리 LED가 적용되어 있지 않지만, 무광 블랙으로 코팅 된 PCB와 스타일리쉬하게 디자인 된 Gold 컬러패턴등을 통해서 고급스러움을 보여주며 제품에 따라 고밀도 유리 섬유 PCB와 최근 대세로 자리 잡은 I/O 아머등을 채택하면서 트렌드도 잘 쫓아가고 있습니다. Extreme 각 라인업의 숫자 뒤에 + 가 붙은 제품들은 USB 3.1 Type-A/C 3.5" 프론트 패널을 제공하는 차이가 있습니다.

라인업에 대한 세세한 설명을 더 드리고 싶지만 오늘의 주인공은 ASRock Z170 Extreme7+ 이므로 지금부터 보다 자세히 알아보도록 하겠습니다.



▣ ASRock Z170 Extreme7+

ASRock Z170 시리즈중 가장 최상위 모델인 Extreme7+ 는 하위 제품인 Extreme6와 달리 4개의 PCI-E 3.0 16x 슬롯을 제공하여 NVIDIA Quad-SLI 와 AMD 4-Way CrossFireX 를 비롯, 전문가용 그래픽 카드라 할 수 있는 Quadro 와 Fire Pro 또한 완벽히 지원하며 3개의 Ultra M.2 슬롯과 12-Phase 디지털 전원부 등이 하위 제품과의 큰 차이점입니다.

특별한 기능 ASRock USB 3.1
- ASRock Front USB 3.1 Panel (1 x USB 3.1 Type-A Port + 1 x USB 3.1 Type-C Port )
- ASRock Rear USB 3.1 Type-A Port (10 Gb/s)
- ASRock Rear USB 3.1 Type-C Port (10 Gb/s)
ASRock Super Alloy
- XXL Aluminum Alloy Heatsink
- Premium 60A Power Choke
- Premium Memory Alloy Choke (Reduces 70% core loss compared to iron powder choke)
- Dual-Stack MOSFET (DSM)
- Combo Caps (Nichicon 12K Platinum Caps)
- Nichicon 12K Platinum Caps (100% Japan made high quality conductive polymer capacitors)
- I/O Armor
- Matte Black PCB
- High Density Glass Fabric PCB
ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
ASRock Full Spike Protection
ASRock Live Update & APP Shop
프로세서 지원 - Supports 6th Generation Intel® Core" i7/i5/i3/Pentium®/Celeron® Processors (Socket 1151)
- Digi Power design
- 12 Power Phase design
- Supports Intel® Turbo Boost 2.0 Technology
- Supports Intel® K-Series unlocked CPUs
- Supports ASRock BCLK Full-range Overclocking
- Supports ASRock Hyper BCLK Engine
메인보드 칩셋 - Intel® Z170
메모리 지원 - Dual Channel DDR4 Memory Technology
- 4 x DDR4 DIMM Slots
- Supports DDR4 3866+(OC)*/3600(OC)/3200(OC)/2933(OC)/2800(OC)/2400(OC)/2133 non-ECC, un-buffered memory
- Supports ECC UDIMM memory modules (operate in non-ECC mode)
- Max. capacity of system memory: 64GB**
- Supports Intel® Extreme Memory Profile (XMP) 2.0
- 15¼ Gold Contact in DIMM Slots

*3866+(OC) memory frequency can only be achieved when a single memory module is installed (Single channel memory).
Please refer to Memory Support List on ASRock's website for more information.

**Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit OS. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation.
바이오스 - 2 x 128Mb AMI UEFI Legal BIOS with multilingual GUI support (1 x Main BIOS and 1 x Backup BIOS)
- Supports Secure Backup UEFI Technology
- ACPI 5.0 Compliant wake up events
- SMBIOS 2.7 Support
- CPU, GT_CPU, DRAM, VPPM, PCH 1.0V, VCCIO, VCCPLL, VCCSA Voltage Multi-adjustment
 오디오, 비디오, 네트워크
그래픽스 - Supports Intel® HD Graphics Built-in Visuals : Intel® Quick Sync Video with AVC, MVC (S3D) and MPEG-2 Full HW Encode1, Intel® InTru" 3D, Intel® Clear Video HD Technology, Intel® Insider", Intel® HD Graphics 510/530
- Pixel Shader 5.0, DirectX 12
- Max. shared memory 1024MB*
- Three graphics output options: DVI-D, HDMI and DisplayPort 1.2
- Supports Triple Monitor
- Supports HDMI with max. resolution up to 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz
- Supports DVI-D with max. resolution up to 1920x1200 @ 60Hz
- Supports DisplayPort 1.2 with max. resolution up to 4K x 2K (4096x2304) @ 60Hz
- Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI Port (Compliant HDMI monitor is required)
- Supports Accelerated Media Codecs: HEVC, VP8, VP9
- Supports HDCP with DVI-D, HDMI and DisplayPort 1.2 Ports
- Supports Full HD 1080p Blu-ray (BD) playback with DVI-D, HDMI and DisplayPort 1.2 Ports

*The size of maximum shared memory may vary from different operating systems.

**Intel® HD Graphics Built-in Visuals and the VGA outputs can be supported only with processors which are GPU integrated.

***Due to chipset limitation, the Blu-ray playback of Intel® HD Graphics is only supported under Windows® 8 / 8 64-bit / 7 / 7 64-bit.

****Intel® InTru" 3D is only supported under Windows® 8 / 8 64-bit / 7 / 7 64-bit.
오디오 - 7.1 CH HD Audio with Content Protection (Realtek ALC1150 Audio Codec)
- Premium Blu-ray Audio support
- Supports Surge Protection (ASRock Full Spike Protection)
- Supports Purity Sound" 3
- Nichicon Fine Gold Series Audio Caps
- 115dB SNR DAC with differential amplifier
- TI® NE5532 Premium Headset Amplifier (Supports up to 600 ohm headsets)
- Pure Power-In
- Direct Drive Technology
- PCB isolate shielding
- Supports DTS Connect
네트워크 - Gigabit LAN 10/100/1000 Mb/s
- 1 x Giga PHY Intel® I219V, 1 x GigaLAN Intel® I211AT
- Supports Wake-On-LAN
- Supports Lightning/ESD Protection (ASRock Full Spike Protection)
- Supports Dual LAN with Teaming
- Supports Energy Efficient Ethernet 802.3az
- Supports PXE
 확장 슬롯 / 연결 구성
확장 슬롯 - 4 x PCI Express 3.0 x16 Slots (PCIE2/PCIE4/PCIE6: single at x16 (PCIE2); dual at x8 (PCIE2) / x8 (PCIE4); triple at x8 (PCIE2) / x4 (PCIE4) / x4 (PCIE6). PCIE3: x4 mode)*
- 1 x PCI Express 3.0 x1 Slot (PCIE5) (Flexible PCIe)
- 1 x PCI Express 2.0 x1 Slot (PCIE1)
- 1 x Half-size Mini-PCI Express Slot
- Supports AMD Quad CrossFireX", 3-Way CrossFireX" and CrossFireX"
- Supports NVIDIA® Quad SLI" and SLI"
- 15¼ Gold Contact in VGA PCIe Slot (PCIE2)

*Supports NVMe SSD as boot disks
저장장치 지원 - 6 x SATA3 6.0 Gb/s Connectors by Intel® Z170, support RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel® Rapid Storage Technology 14 and Intel® Smart Response Technology), NCQ, AHCI and Hot Plug
- 4 x SATA3 6.0 Gb/s Connectors by ASMedia ASM1061, support NCQ, AHCI and Hot Plug
- 3 x SATA Express 10 Gb/s Connectors*
- 3 x Ultra M.2 Sockets, support type 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)**

*Support to be announced
M2_1, SATA3_0, SATA3_1 and SATA_EXP0 share lanes. If either one of them is in use, the others will be disabled.
M2_2, SATA3_2, SATA3_3 and SATA_EXP1 share lanes. If either one of them is in use, the others will be disabled.
M2_3, SATA3_4, SATA3_5 and SATA_EXP2 share lanes. If either one of them is in use, the others will be disabled.

**Supports ASRock U.2 Kit
Supports NVMe SSD as boot disks
ASRock
전면 3.1 패널
- 1 x USB 3.1 Type-A Port (10 Gb/s) (Supports ESD Protection (ASRock Full Spike Protection))
- 1 x USB 3.1 Type-C Port (10 Gb/s) (Supports ESD Protection (ASRock Full Spike Protection))
커넥터 - 1 x COM Port Header
- 1 x TPM Header
- 1 x Power LED and Speaker Header
- 2 x CPU Fan Connectors (4-pin) (Smart Fan Speed Control)
- 4 x Chassis Fan Connectors (4-pin) (Smart Fan Speed Control)*
- 1 x 24 pin ATX Power Connector
- 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
- 1 x Front Panel Audio Connector
- 1 x Thunderbolt" AIC Connector
- 3 x USB 2.0 Headers (Support 6 USB 2.0 ports) (Supports ESD Protection (ASRock Full Spike Protection))
- 2 x USB 3.0 Headers (Support 4 USB 3.0 ports) (ASMedia ASM1074 hub) (Supports ESD Protection (ASRock Full Spike Protection))
- 1 x Dr. Debug with LED
- 1 x Power Switch with LED
- 1 x Reset Switch with LED
- 1 x Clear CMOS Switch
- 1 x BIOS Selection Switch

*All CPU/Chassis Fan Connectors can auto detect if 3-pin or 4-pin fan is in use.
The CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power.
I/O 패널 구성 - 1 x PS/2 Mouse/Keyboard Port
- 1 x DVI-D Port
- 1 x HDMI Port
- 1 x DisplayPort 1.2
- 1 x Optical SPDIF Out Port
- 2 x USB 2.0 Ports (Supports ESD Protection (ASRock Full Spike Protection))
- 1 x USB 3.1 Type-A Port (10 Gb/s) (ASMedia ASM1142) (Supports ESD Protection (ASRock Full Spike Protection))
- 1 x USB 3.1 Type-C Port (10 Gb/s) (ASMedia ASM1142) (Supports ESD Protection (ASRock Full Spike Protection))
- 4 x USB 3.0 Ports (Intel® Z170) (Supports ESD Protection (ASRock Full Spike Protection))
- 2 x RJ-45 LAN Ports with LED (ACT/LINK LED and SPEED LED)
- HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone
 기타 기능 / Miscellaneous
소프트웨어
& 바이오스
Software
- ASRock A-Tuning
- ASRock Disk Health Report
- ASRock USB Key
- ASRock APP Charger
- ASRock XFast LAN
- ASRock XFast RAM
- ASRock Fast Boot (Fast Boot, Restart to UEFI)*
UEFI
- ASRock EZ Mode
- ASRock Full HD UEFI
- ASRock My Favorites in UEFI
- ASRock Instant Flash
- ASRock Internet Flash
- ASRock Crashless BIOS
- ASRock OMG (Online Management Guard)
- ASRock UEFI System Browser
- ASRock UEFI Tech Service
- ASRock Easy RAID Installer
- ASRock Easy Driver Installer

*These utilities can be downloaded from ASRock Live Update & APP Shop.
유틸리티
지원
- Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar
구성품 - 1 x ASRock SLI_Bridge_2S Card
- Quick Installation Guide, Support CD, I/O Shield
- 4 x SATA Data Cables
- 3 x Screws for M.2 Sockets
- 1 x Screw for mini-PCIe Slot
- 1 x ASRock Front USB 3.1 Panel
- 4 x Screws for Front USB 3.1 Panel
- 1 x SATA Express Cable
- 1 x USB Power Cable
하드웨어
모니터링
- CPU/Chassis temperature sensing
- CPU/Chassis Fan Tachometer
- CPU/Chassis Quiet Fan (Auto adjust chassis fan speed by CPU temperature)
- CPU/Chassis Fan multi-speed control
- Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore, GT_CPU, DRAM, VPPM, PCH 1.0V, VCCIO, VCCSA
규격 - ATX Form Factor
운영체제 - Microsoft® Windows® 10 64-bit / 8.1 64-bit / 7 32-bit / 7 64-bit**

*To install Windows® 7 OS, a modified installation disk with xHCI drivers packed into the ISO file is required. Please see our online tutorial or check our User Manual for more detailed instructions.
For the updated Windows® 10 driver, please visit ASRock's website for details.
인증 - FCC, CE, WHQL
- ErP/EuP ready (ErP/EuP ready power supply is required)




▣ ASRock Z170 Extreme7+ / Package


▲ ASRock Z170 Extreme 시리즈의 메인보드 색상과 박스 패키지의 색상의 매치를 맞춰 나름대로 고급스러움을 살린 모습입니다.
Z170 Extreme7+ 라는 커다란 제품명과 기본 제공(Free Bundled) 되는 3.5" 프론트 패널(USB3.1)이 프린팅 되어 있습니다.



▲ 국내 ASRock 사의 제품 공식 수입원 중 한 곳인 에즈윈(www.aswin.co.kr) 의 3년 워런티 스티커가 부착되어 있습니다.
필자는 에즈윈 브랜드를 볼 때마다 "ASRock은 에즈윈이 진리"라고 하는 마케팅 슬로건이 생각납니다.

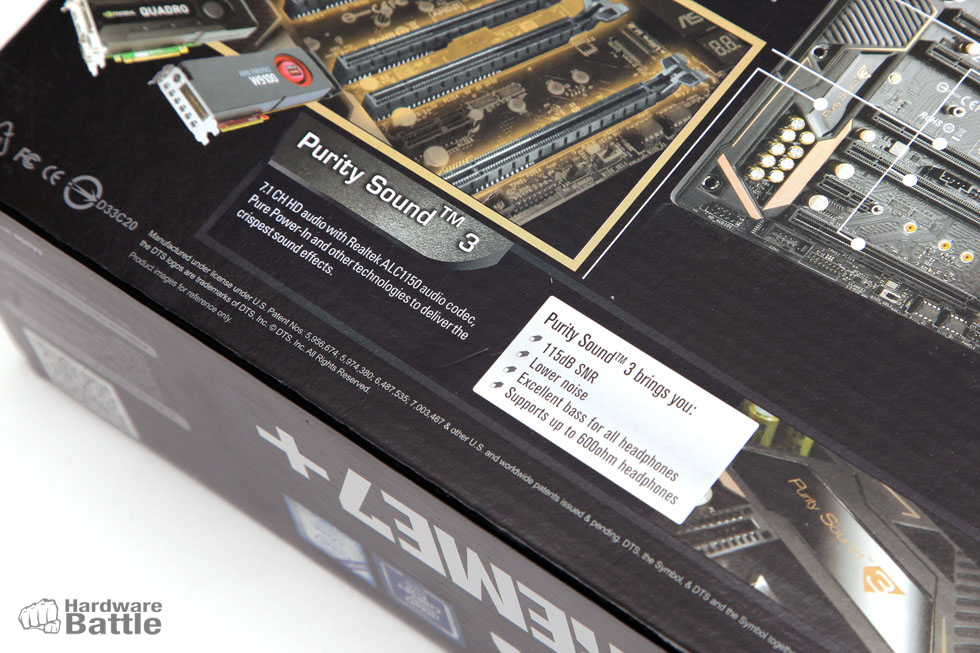

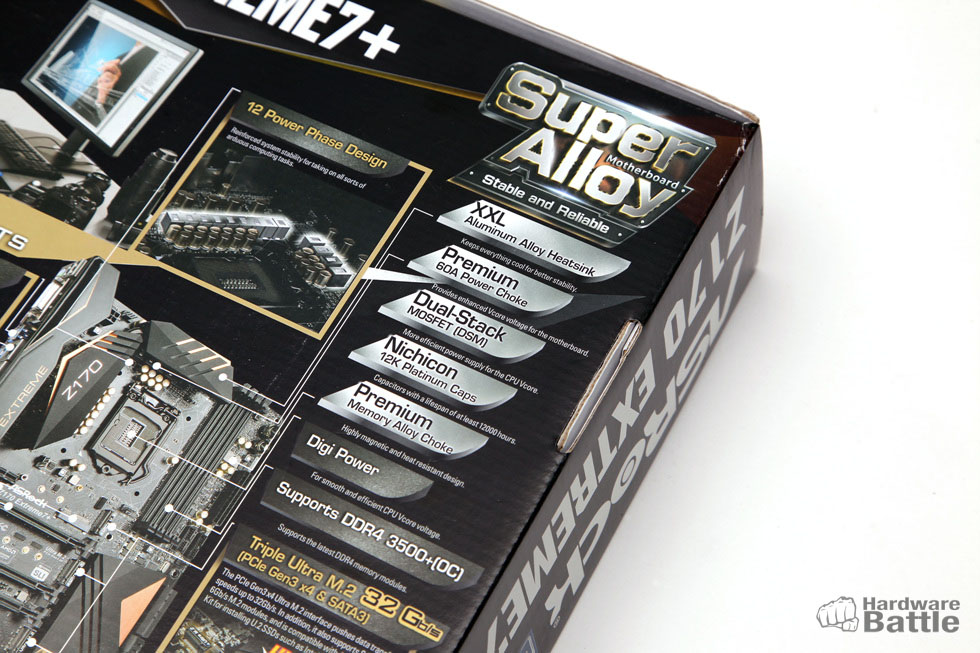

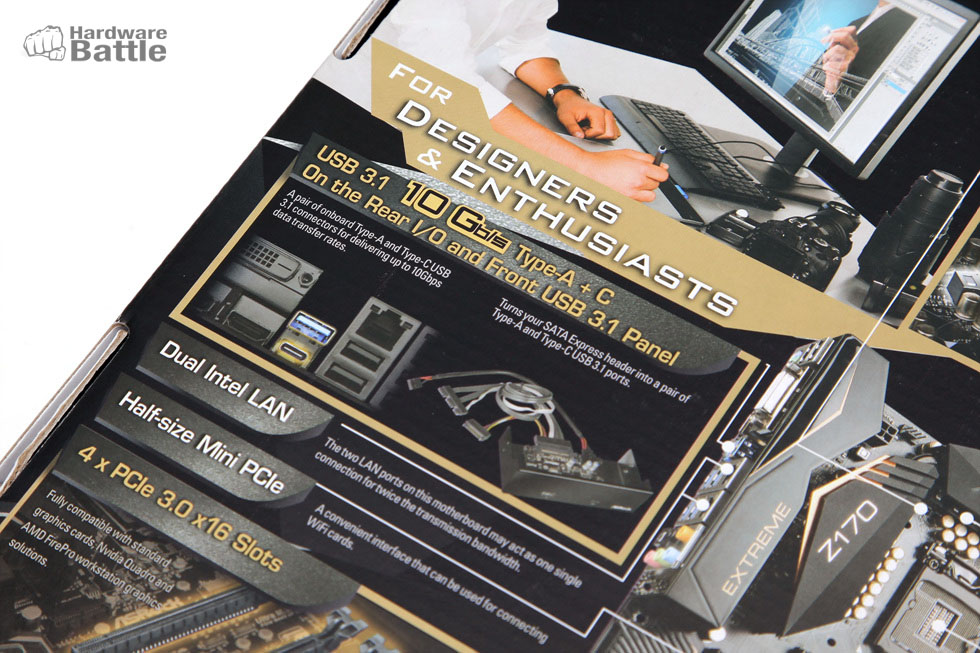

▲ 박스 패키지 후면에는 제품의 특징들을 하나씩 안내하고 있으며, Intel Dual LAN을 시작으로 Purity Sound 3, Ultra M.2,
XXL 알루미늄 합금 히트싱크, 디지털 전원부등 Z170 Extreme7+ 만의 수 많은 특장점들이 빼곡히 나열되어 있습니다.

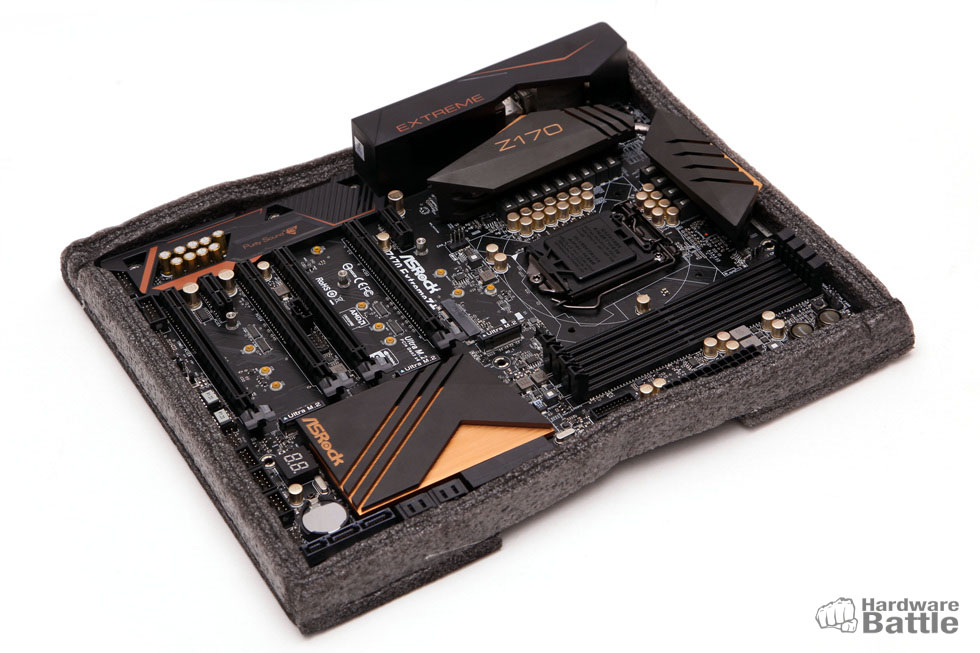

▲ 박스 패키지에서 꺼낸 모습입니다. ASRock은 오래전부터 Extreme 시리즈에 위와 같이 스티로폼으로 PCB전체를 감싸는 포장형태를
기본적으로 채택하고 있습니다.(Exreme4 부터) 따라서 어지간한 배송환경이나 외부 충격에서도 PCB가 손상을 입거나 PCB에 실장된
부품과 방열판, 포트등이 파손되는 것을 방지하고 있습니다. 40만원대 메인보드라면 이정도 포장은 해줘야 되는거 아닐까 싶습니다.

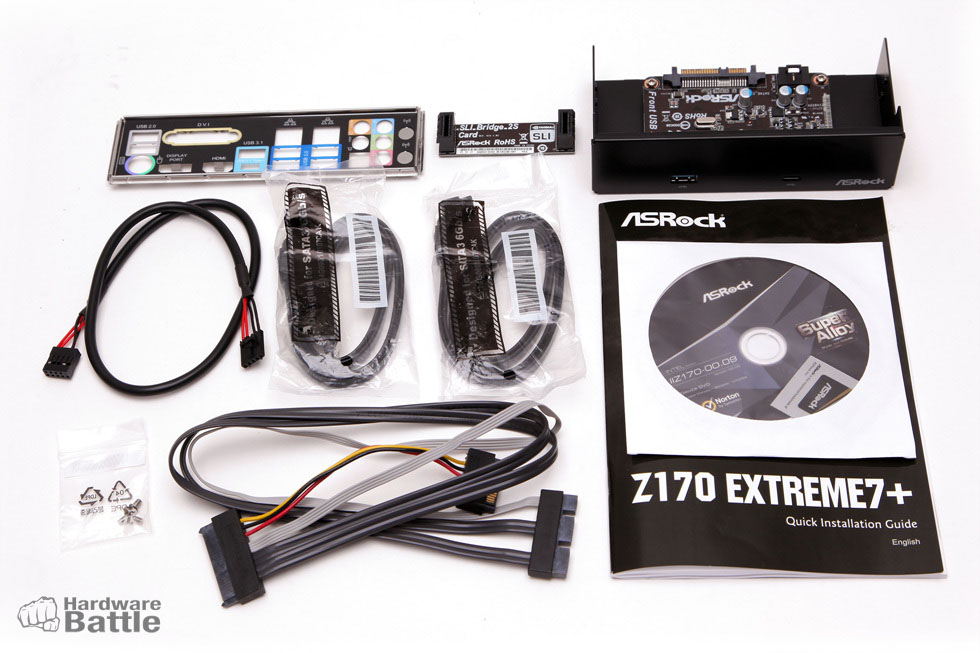

▲ 플래그쉽 메인보드답게 구성물이 상당히 알차게 구성되어 있습니다. 사용자 설명서, 드라이버 CD, SATA 6Gbps 케이블 ​, I/O 패널, SLI 브릿지,
M.2 SSD 장착 및 전면 패널 체결용 나사, USB 3.1 프론트 패널용 SATA Express 케이블 + USB 전원 케이블 등으로 구성되어 있습니다.




​▣ ASRock Z170 Extreme7+ / Exterior

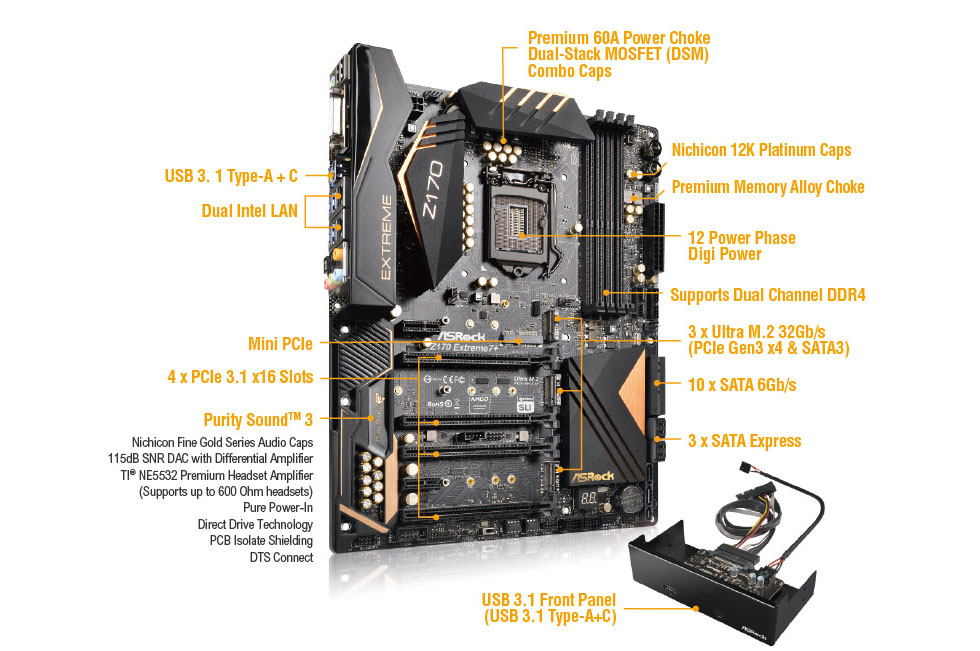

▲ ​ASRock Z170 Extreme7+ 제품의 레이아웃과 적용된 기술에 대한 설명입니다.(에즈락 홈페이지 발췌) 이 기능들을 토대로 제품에 대해서
알아보도록 하겠습니다. Extreme 라인의 가장 높은 숫자를 부여받은 제품인 만큼 적용 된 기능들과 구성요소들이 상당합니다.

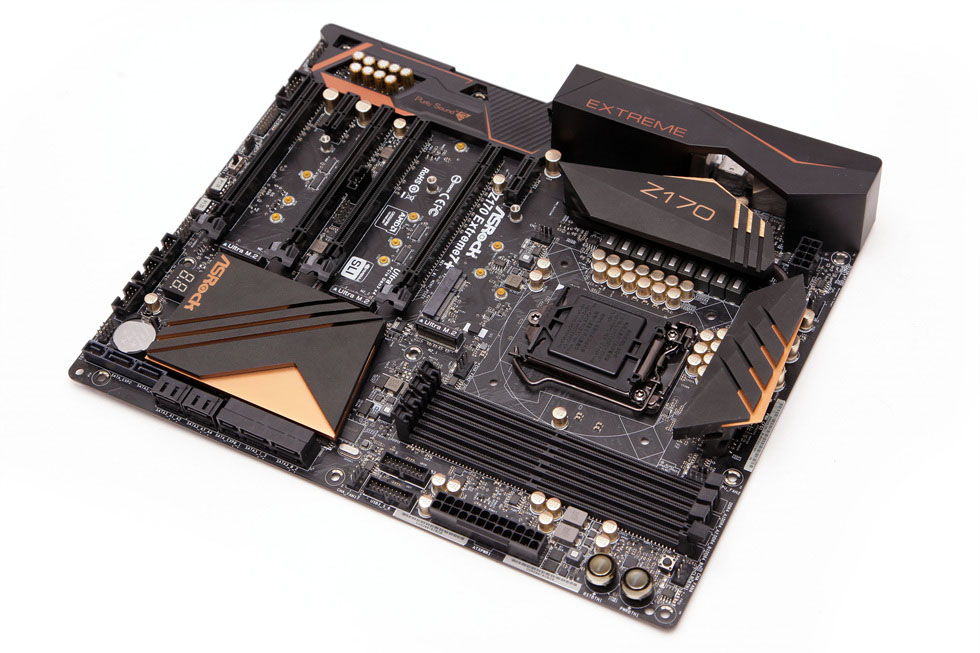

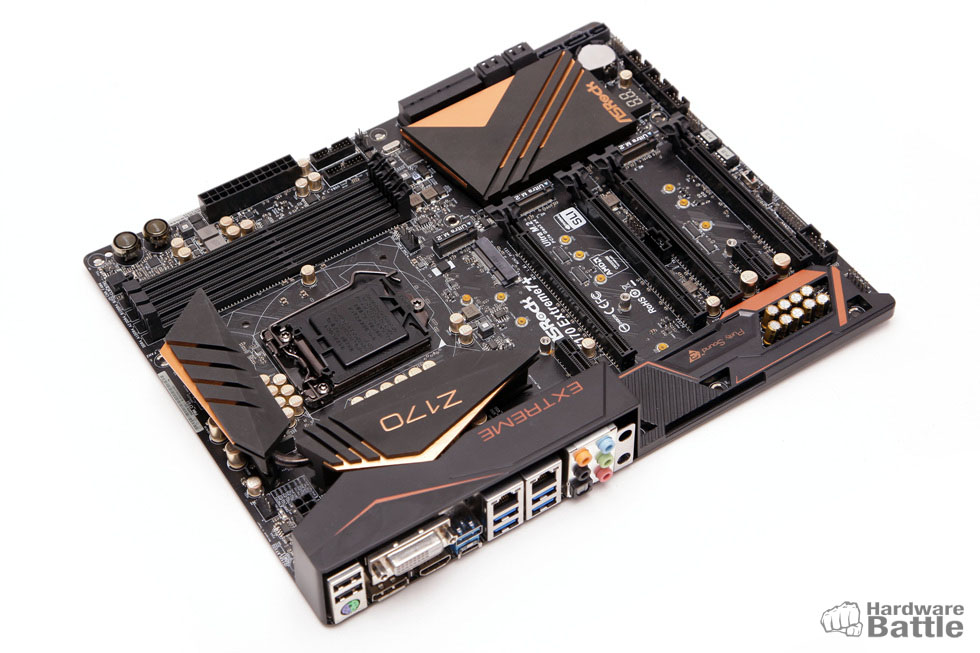

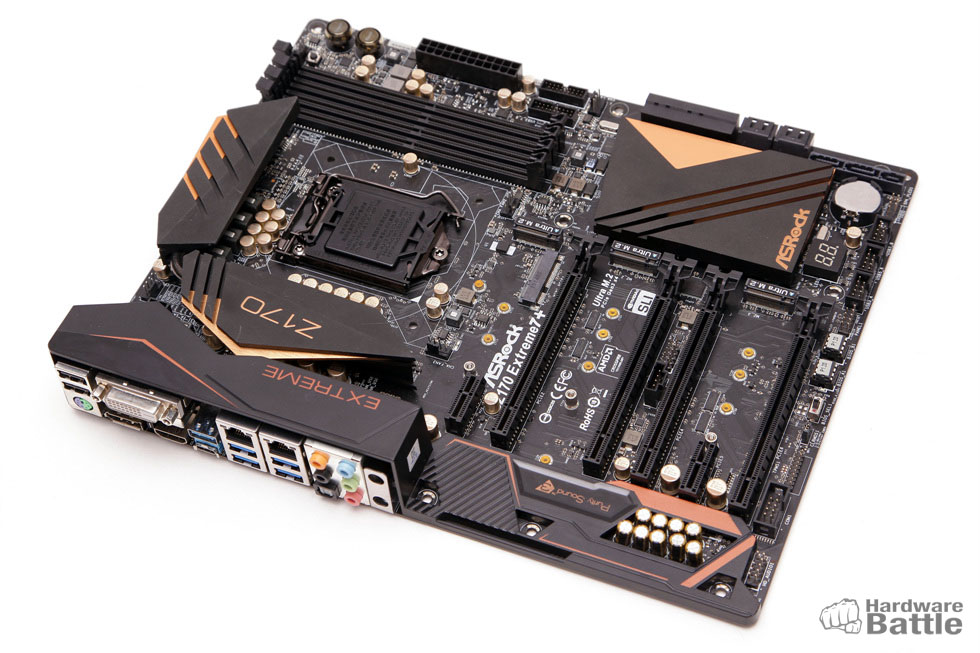

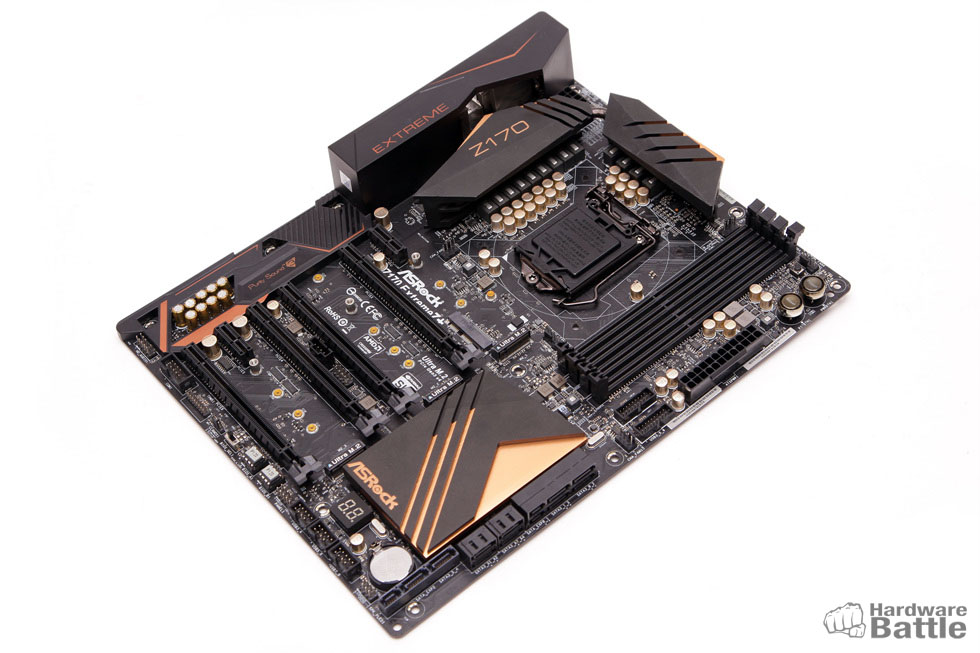

▲  앞서 서론에서 말씀 드린바와 같이 전체적으로 블랙과 골드 투톤으로 이루어진 외형은 여타 브랜드 제품들이나 ASRock의 게이밍 브랜드
Fatality의 색깔인 소위 검빨과는 달리 매우 고급스러운 느낌을 받습니다. 사진보다 실제 제품을 눈으로 보면 더욱 그러한 느낌을 받으실 겁니다.

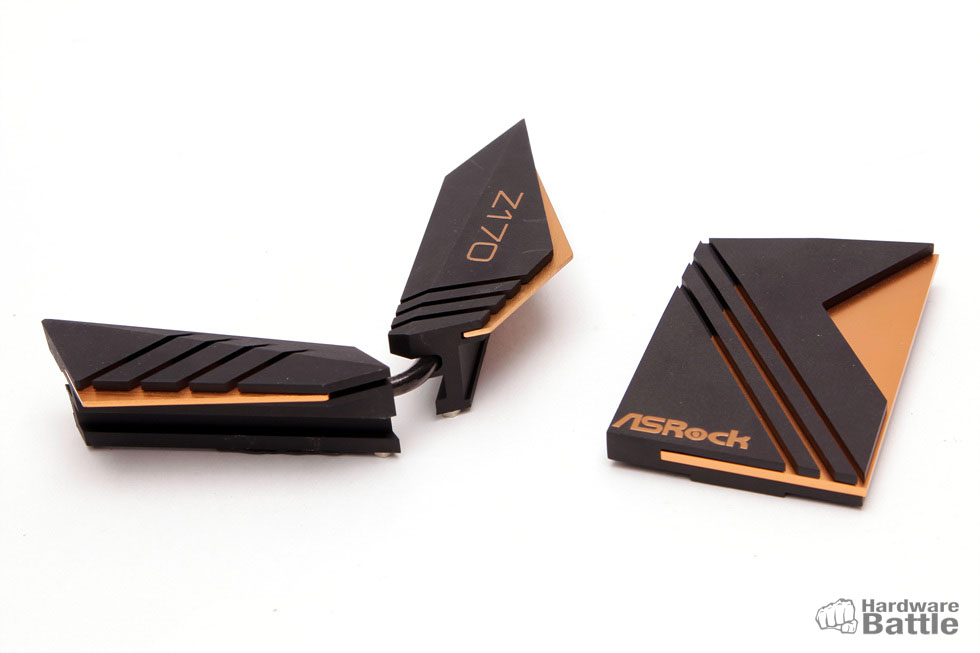

또한 PCB를 감싸고 있는 각종 방열판, 히트싱크, I/O 아머, Purity 사운드 커버 등으로 인해서 매우 단단한 인상을 줍니다.









▣ ASRock Z170 Extreme7+ / Power Phase Design

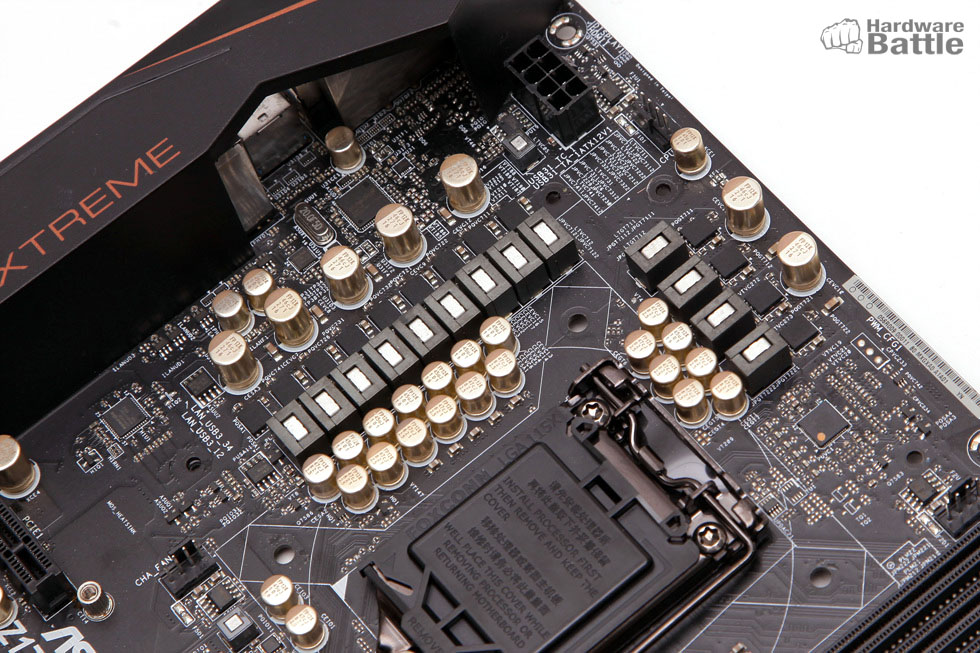

▲ ASRock Z170 Extreme7+ 은 12 Phase에 달하는 디지털 PWM 전원부를 채택하고 있습니다. 다른 브랜드의 하이엔드급 제품 중 일부는 전원부가
20 Phase를 초과하는 제품들도 있습니다. 하지만 실제로 CPU의 전력소비량을 감안했을 때 일정 Phase 이상의 전원부는 사실상 오버클럭킹 환경이나
전원관리 효율에서도 별 다른 효과가 없다는 결과들이 여러차례 알려져 왔습니다. 심리적 안정감을 고려하면 전원부도 많으면 다다익선이라는 이야기를
부정할 필요는 없겠지만, 필자는 고퀄리티 전원부라고 평가하는데는 12 Phase 만 하더라도 플래그십 메인보드로서 충분하다는 생각입니다.
물론 ASRock에서도 더 많은 전원부와 함께 극한의 오버클럭킹을 추구하는 유저들을 위해 ASRock Z170 OC FORMULA 제품을 출시한 바 있습니다.

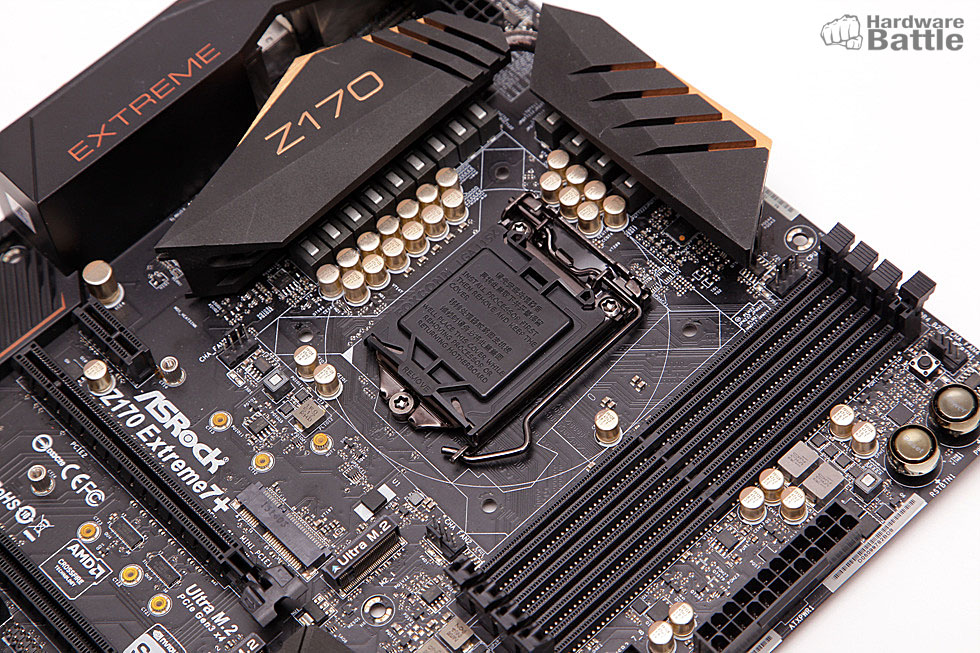

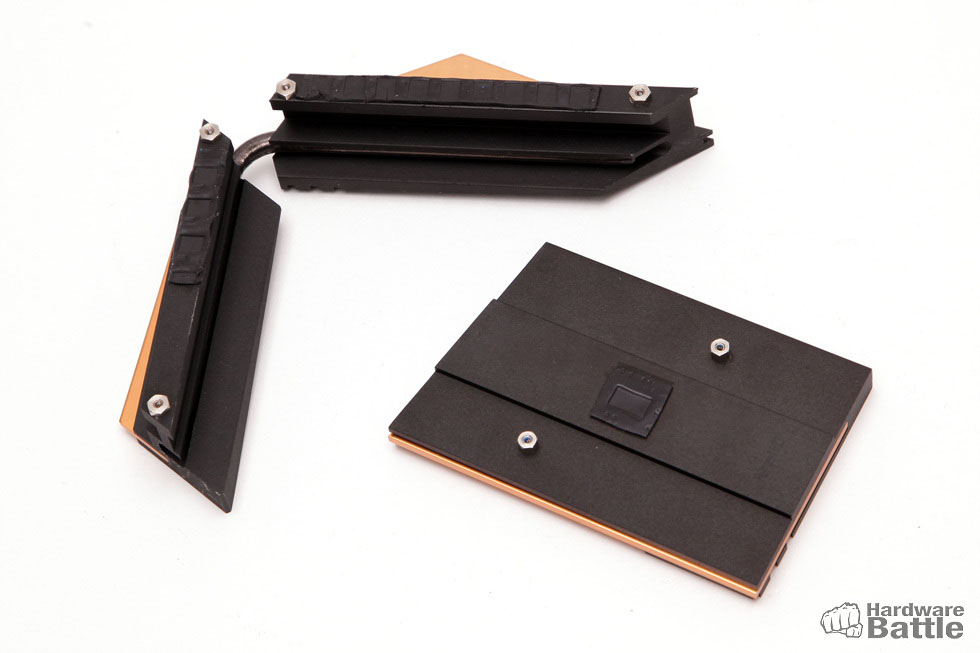

▲ ASRock Z170 Extreme7+의 전원부 방열을 위해서 육안으로 봐도 상당히 큰 방열 면적을 제공 할 것으로 보이는 알루미늄 합금
히트싱크+히트파이프 조합의 전원부 쿨링 솔루션이 적용 되어 있습니다. 뿐만 아니라 ASRock Z170 Extreme7+ 제품의 전원부는
다른 제조사들의 전원부와 차별화 된 포인트가 3가지 있습니다. 아래에서 조금 더 자세히 말씀 드리겠습니다.

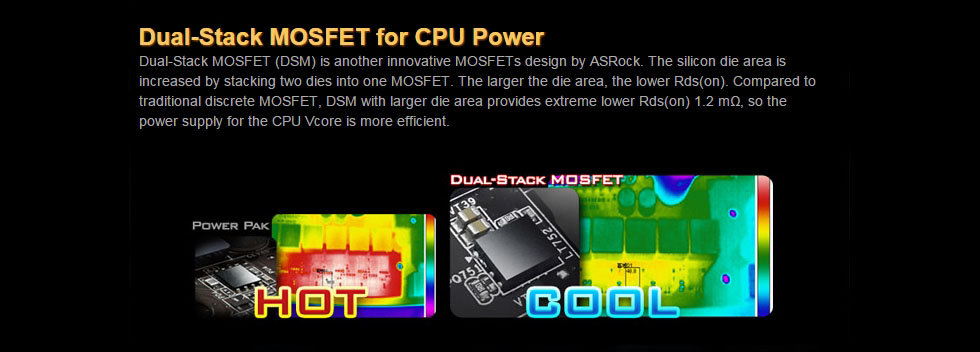

1. DSM(Dual Stack MosFET)



먼저 Dual Stack Mosfet 으로 ASRock 만의 독특한 전원부 설계 기술로, 전원부 Choke Phase와 짝을 이루는 MosFET을 전통적인 방식대로 PCB에 나란히 배열하지 않고 MosFET 위에 MosFET을 하나 더 적층하여 두겹으로 쌓아 올렸습니다. 마치 AMD의 HBM처럼 말이죠. 그 덕에 면적당 MosFET 집적률을 높이면서 동시에 1.2mΩ의 낮은 Rds(on)/저항값을 실현하여 CPU V-core에 공급되는 전원의 효율을 높였습니다. 물론 발열이 줄어 드는것은 덤입니.​

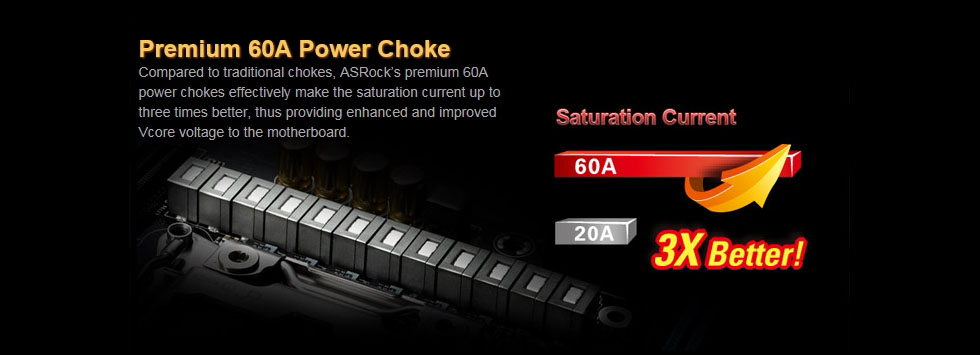

2. Premium 60A Power Choke



대다수의 메인보드 제품들은 20A 페라이트 초크를 채용하지만, ASRock Z170 Extreme7+는 60A에 달하는 Power 초크를 사용함으로써 수치상으로 기존 20A 페라이트 초크보다 3배 더 높은 전력량도 안정적으로 유지할 수 있습니다. 덕분에 CPU 전압(Vcore) 안정화에 도움을 주며, 위에서 설명해 드린 DSM(Dual Stack MosFET)과 함께 고품질 전원부의 한 축을 맡는 기술입니다.

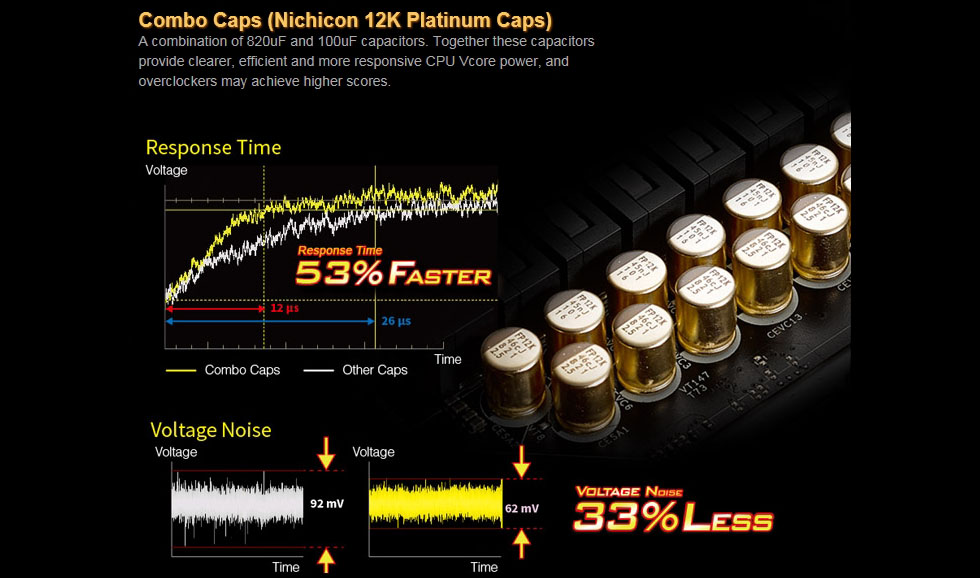

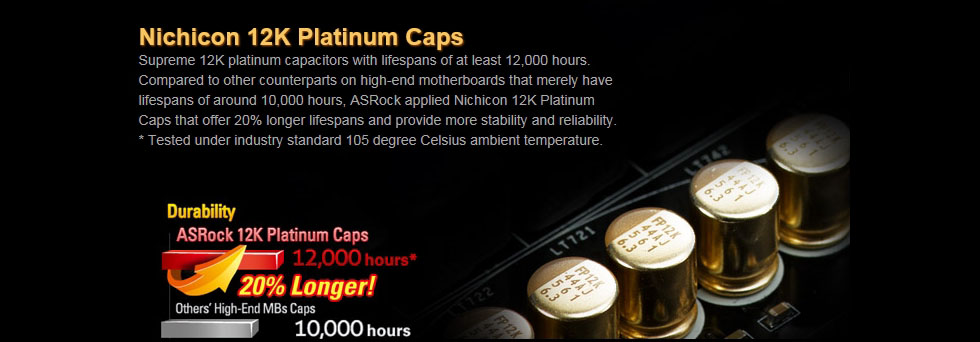

3. Nichicon 12K Platinum Capacitors




여타 하이엔드 ​메인보드 제품들도 보통 10K 수준의 내구성(Lifespan)을 보장하는 캐패시터를 사용합니다만, 역시나 ASRock Z170 Extreme7+에는 10K 캐패시터 대비 20% 더 향상된 일본 니치콘사의 12K Platinum 캐패시터를 채택하여 내구성을 향상시키고 30% 이상의 시그널 노이즈를 감소시켰습니다. 더 나아가 전원부뿐만 아니라 메인보드의 전원 공급과 관련된 부분에는 모두 동일한 12K Platinum 캐패시터를 적용함으로써 메인보드 전체의 수명과 안정성을 한층 더 끌어 올려줬습니다.

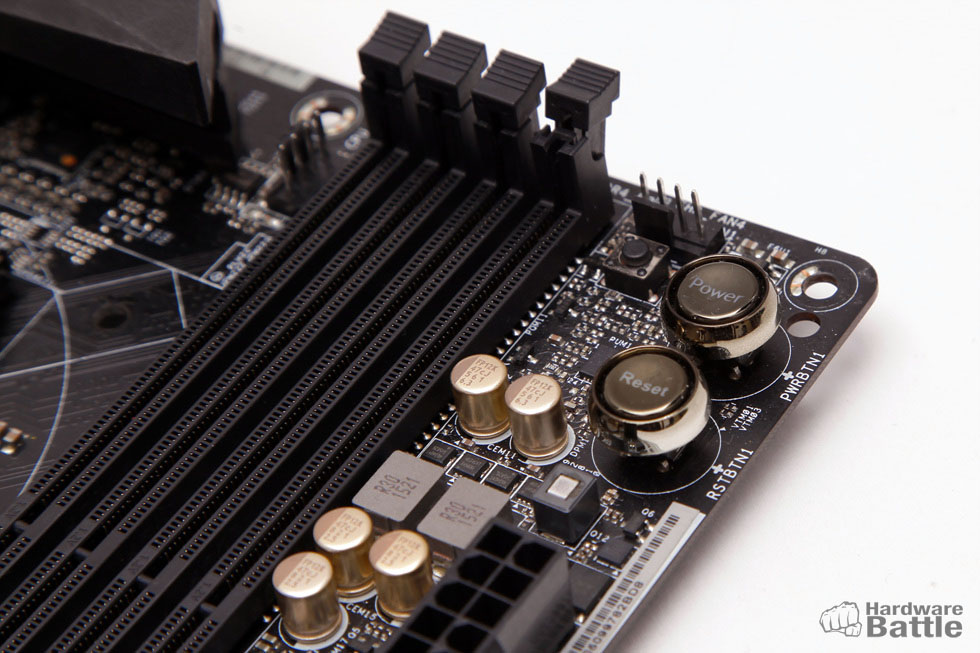

▣ ASRock Z170 Extreme7+ / DDR4 MEMORY

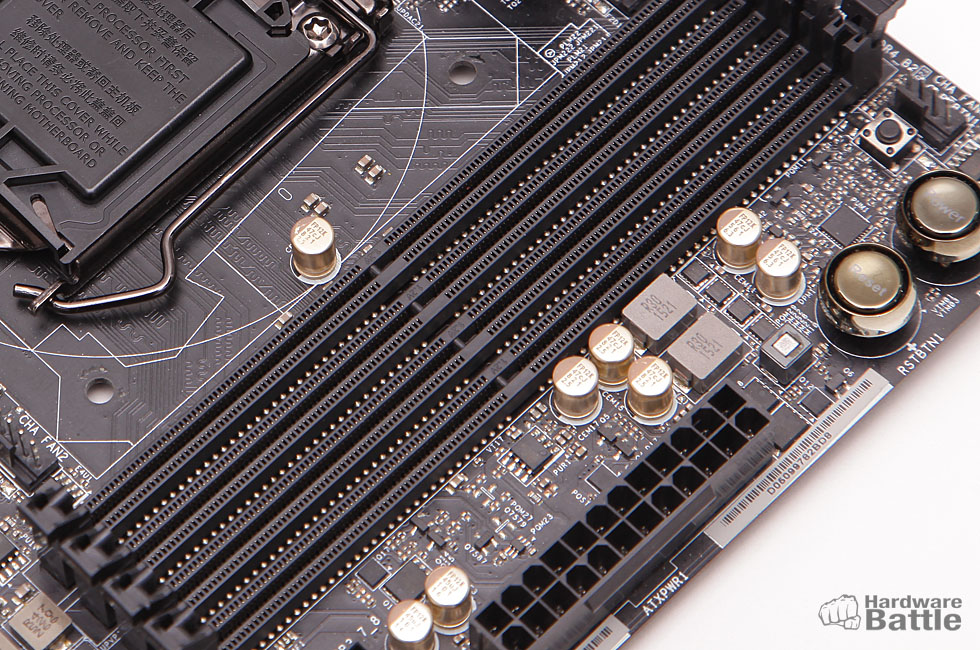

여러분들도 잘 아시듯이 스카이레이크 플랫폼은 DDR4 메모리를 지원하기 때문에 하이엔드 모델인 ASRock Z170 Extreme7+는 DDR4 메모리 슬롯 4개를 지원합니다. 최대 64GB(슬롯당 최대 16GB) 의 메모리를 장착 가능하며 DDR4 3866+ 까지 오버클럭을 통해 지원 됩니다.

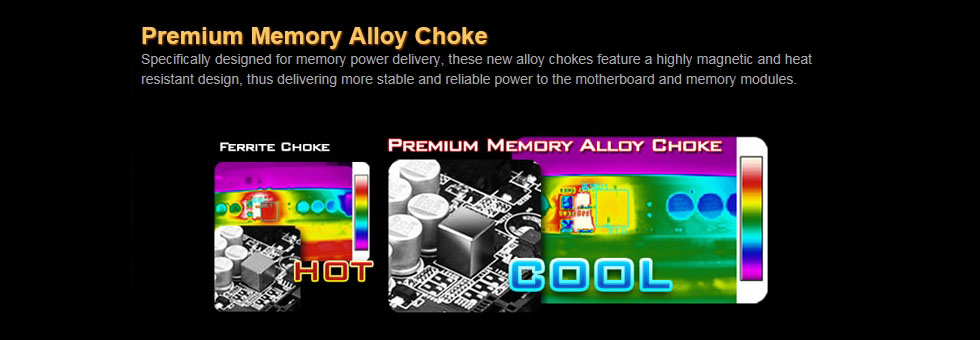

또한 ASRock Z170 Extreme7+는 메모리 전원부 구성에도 차별화를 두었습니다. 바로 Premium Memory Alloy Choke 로 메모리 모듈에 특화된 전원 공곱을 위해 별도로 설계한 새로운 합금 초크는 일반 페라이트 초크 대비 더 높은 자성과 낮은 발열로 안정성을 높여줍니다.




▣ ASRock Z170 Extreme7+ / Expansion Slot

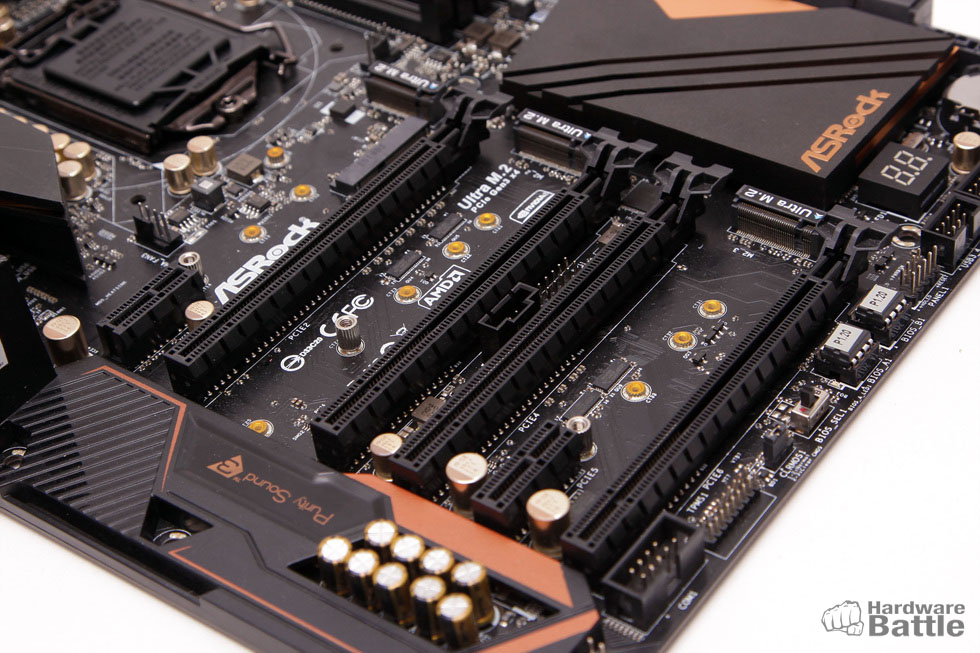

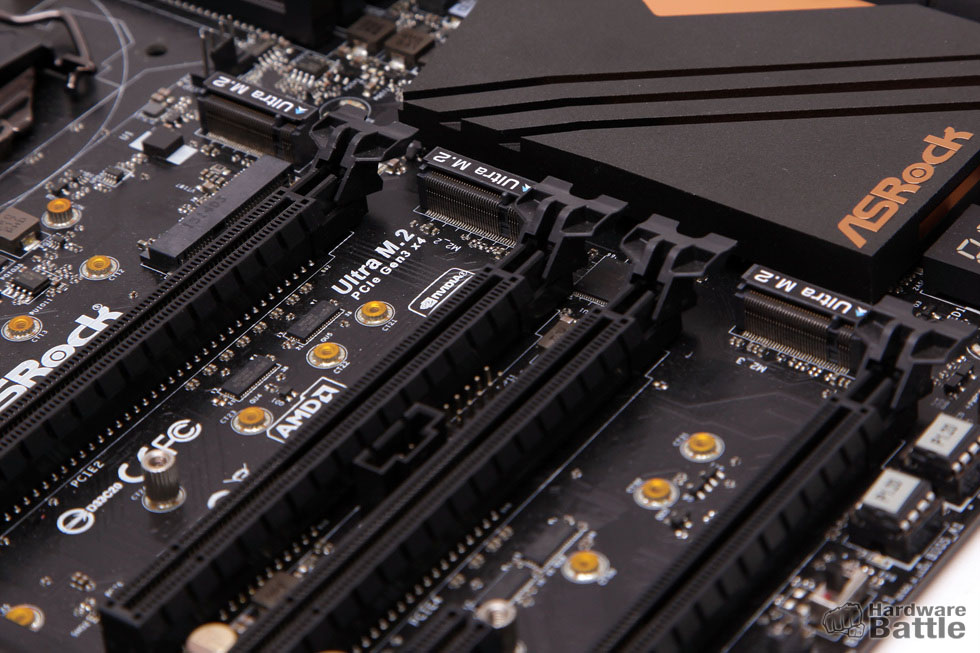

▲  ASRock Z170 Extreme7+는 총 6개의 PCI-E 레인을 제공하며 PCIe x16 슬롯 4개(3.0)와 PCIe x1 슬롯 2개(2.0 / 3.0)로 구성되어 있으며

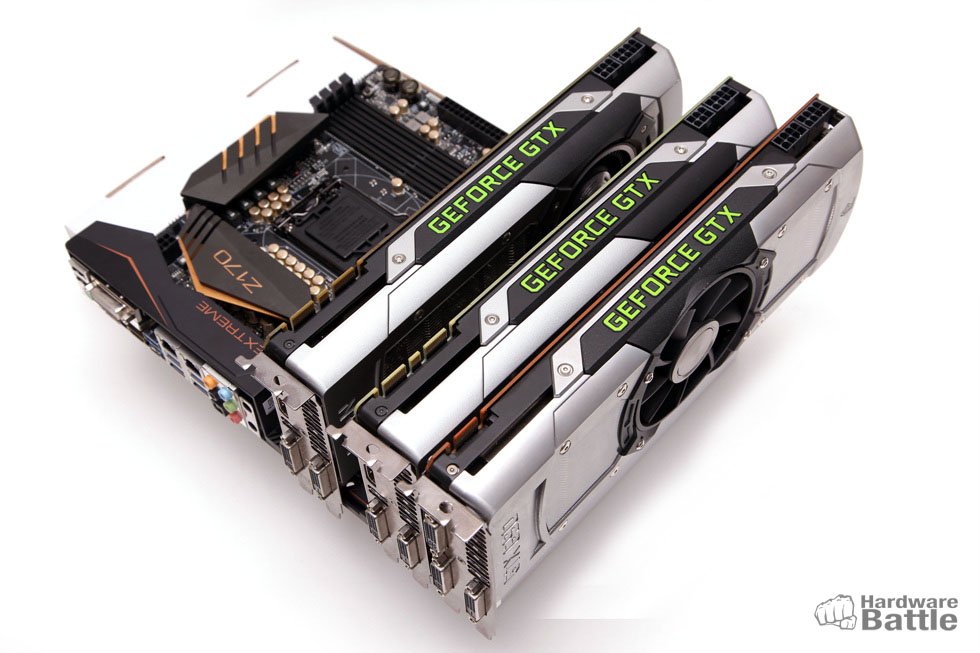

최상단 M.2 슬롯 가운데 Mini PCIe 슬롯이 제공되고 있습니다. 구조상 일반적인 2-슬롯 그래픽 카드 4개를 장착하는 건 사실상 불가능하지만,
NVIDIA Quadro 나 AMD Fire Pro 같은 전문가급 1-슬롯 그래픽 카드로 구성시에는 4-Way SLI 와 4-Way CrossFireX를 사용할 수 있습니다.

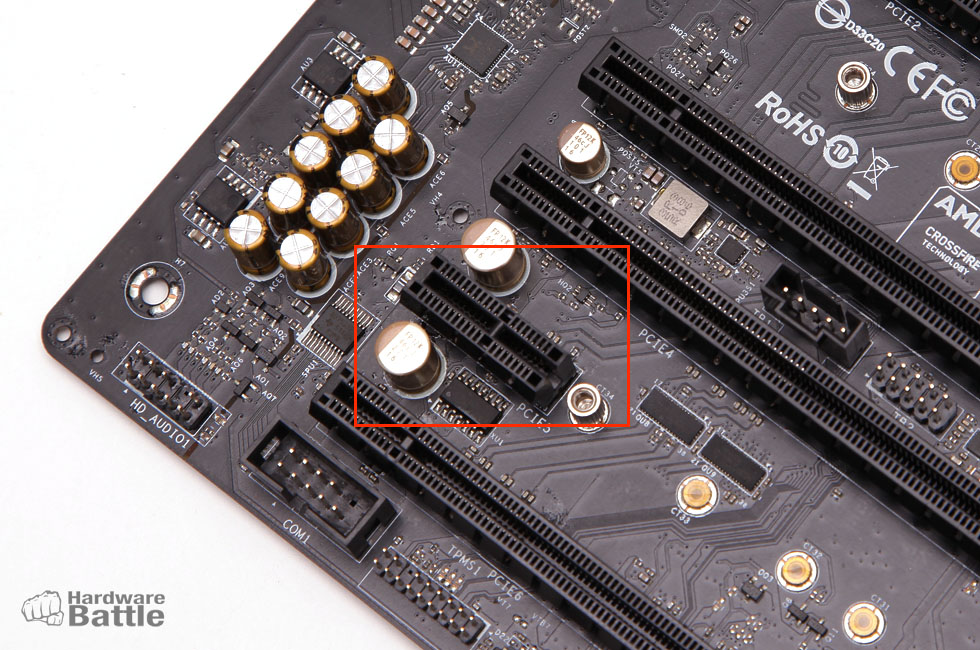

가장 상단에 위치한 PCIe 2.0 x1 슬롯과 달리 아래쪽 두 번째에 위치한 PCIe 3.0 x1 슬롯은 자세히 살펴보면 생김새가 약간 다릅니다. ASRock의 해설에 따르면 Flexible PCIe Slot 으로 명명된 이 슬롯은 PCIe 슬롯 우측의 가장자리를 제거해 x4, x8 레인의 PCIe 장치들도 설치할 수 있는 것이 특징입니다. (이 슬롯을 통해서 NVMe SSD의 부팅도 지원됩니다.)

물론 전송속도 자체는 PCIe 3.0 x1 하위 호환으로 작동하니 사용에 참고하시기 바랍니다.




그래픽 카드 개수에 따른 PCIe Lane 분배는 상단의 스펙표에도 나와 있지만, 혹시나 하는 마음에 짧게나마 정리한 내용을 올려드립니다.

- 1개의 그래픽카드 사용시 PCIE2(첫 번째 x16) : x16

- 2개의 그래픽카드 사용시 PCIE2 : x8 / PCIE4(세 번째 x16) : x8

- 3개의 그래픽카드 사용시 PCIE2 : x8 / PCIE4 : x4 / PCIE6(네 번째 x16) : x4

- 4개의 그래픽카드 사용시 PCIE2 : x8 / PCIE3(두 번째 x16) : x4 / PCIE4 : x4 / PCIE6 : x4

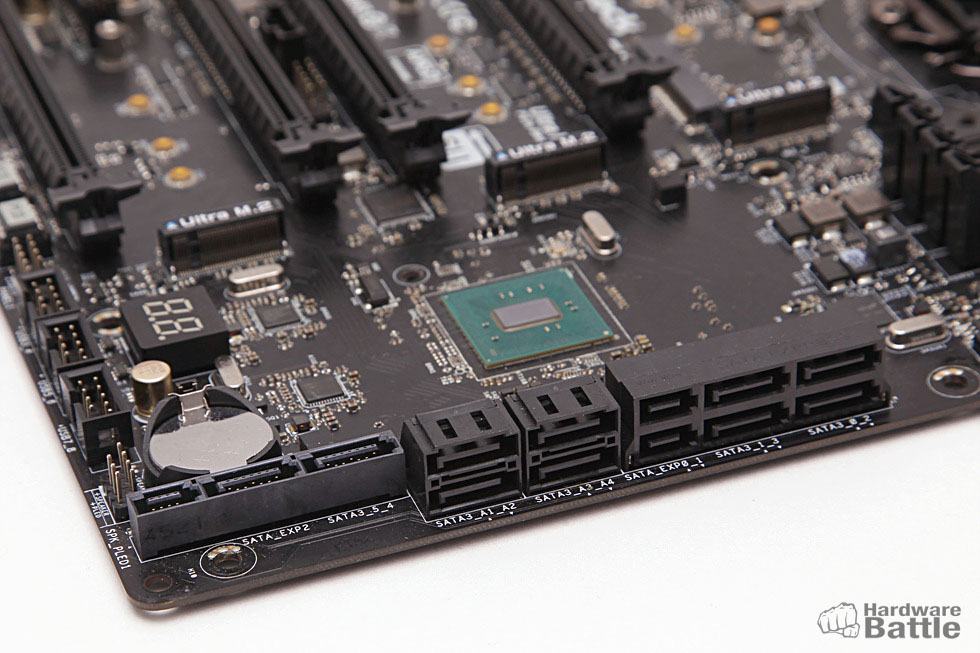

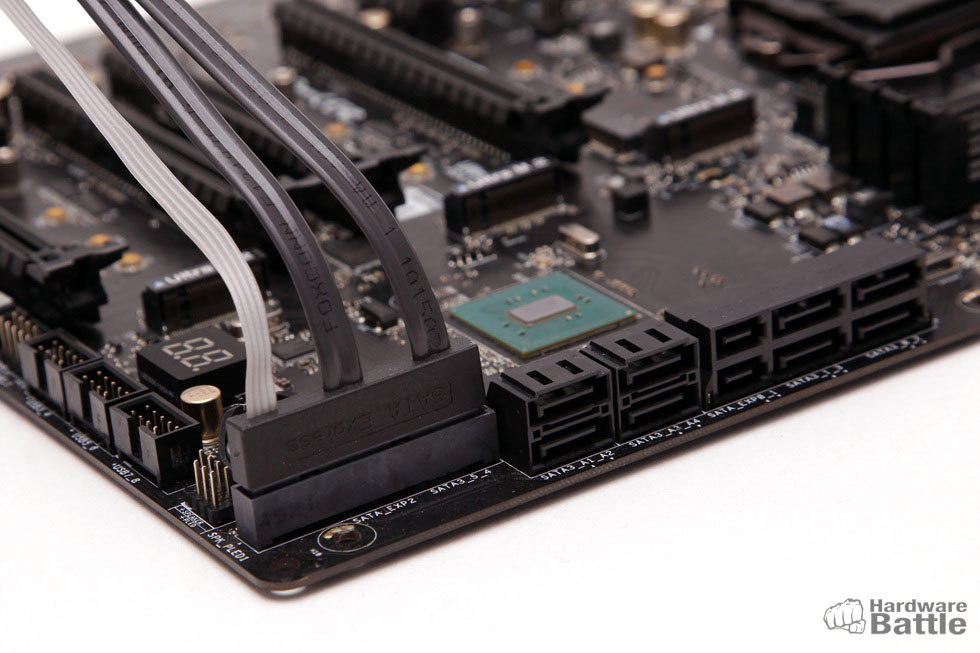

▣ ASRock Z170 Extreme7+ / Storage Connectors





​ASRock Z170 Extreme 7​+ 제품의 우측 가장자리에는 상당히 많은 SATA 포트자리 잡고 있습니다. 총 10개의 SATA3 포트를 사용할 수 있으며, 호환 규격으로 SATA Express 포트 3개가 제공됩니다. SATA 3의 전송속도는 계속 말해봐야 입이 아플 정도니 당연히 아실거라 생각합니다.(6Gbps 라고 왜 말을 못해)

SATA Express 포트가 제공됨으로써 10Gbps급 HDD/SSD 등의 저장장치들을 사용 할 수 있지만, 국내에서 SATA Express를 이용하기엔 출시되어 있는 Device가 너무 없다는게 아쉽긴 합니다. 케이블은 기본 악세서리로 제공되며, SATA-Express 포트 1개당 SATA 포트 2개로도 사용할 수 있습니다.





메인보드 아랫쪽에는 확장 브라켓이나 전면 패널용 핀 헤더들이 배치되어 있습니다. 사진상 좌측부터 COM 시리얼 포트(RS232) 커넥터 / TPM 보안모듈 커넥터 / CMOS 클리어 점퍼 / 듀얼 바이오스(A/B) 전환 스위치 / 케이스 버튼 및 LED 커넥터 / USB2.0 커넥터 3개, 4핀 스피커 및 3핀 전원 LED 커넥터 순으로 배치되어 있습니다.

핀 헤더들은 모두 표준규격을 따르고 있어 조립하는데 큰 어려움은 없을 듯 합니다. 다만 케이스 전면 커넥터를 좀 더 편리하게 연결할 수 있도록 제공하는 타 브랜드의 Q-커넥터나 이지 커넥터 같은 편의성이 추가되었으면 프리미엄 메인보드다운 모습이 더 돋보이지 않았을까 하는 아쉬움이 들기도 합니다.

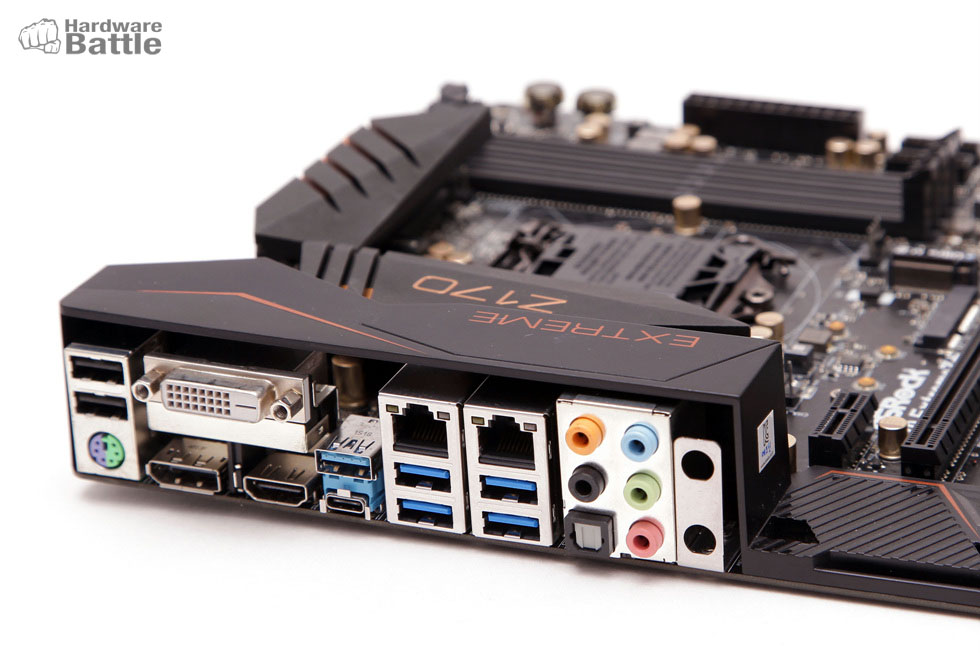

▲ I/O 패널 구성은 좌측부터 ​USB 2.0 포트 2개, PS/2 콤보단자, 디스플레이 포트 1.2, HDMI 1.4, DVI-D, USB 3.1 Type A(상단), USB 3.1
Type C(하단), USB 3.0 포트 4개, 인텔 기가비트 유선랜포트 2개, 7.1ch 오디오 포트와 Optical S/PDIF 단자가 제공되며 포트 구성으로 지적할만한
점은 없을 정도로 빼곡하게, 필요한 것들은 거의 대부분 제공되어 멀티미디어 환경을 구성하거나 HTPC 등의 구성을 갖추는데도 전혀 부족하지 않습니다.




▣ ASRock Z170 Extreme7+ / Purity Sound 3




ASRock Purity Sound 3 기술은 2-3년전부터 트렌드로 자리잡으면서 메인보드 업계의 흐름을 대변하는 기술로 보편적인 통합 사운드 코덱에 추가적인 튜닝으로 차별화를 꾀한 사례입니다.

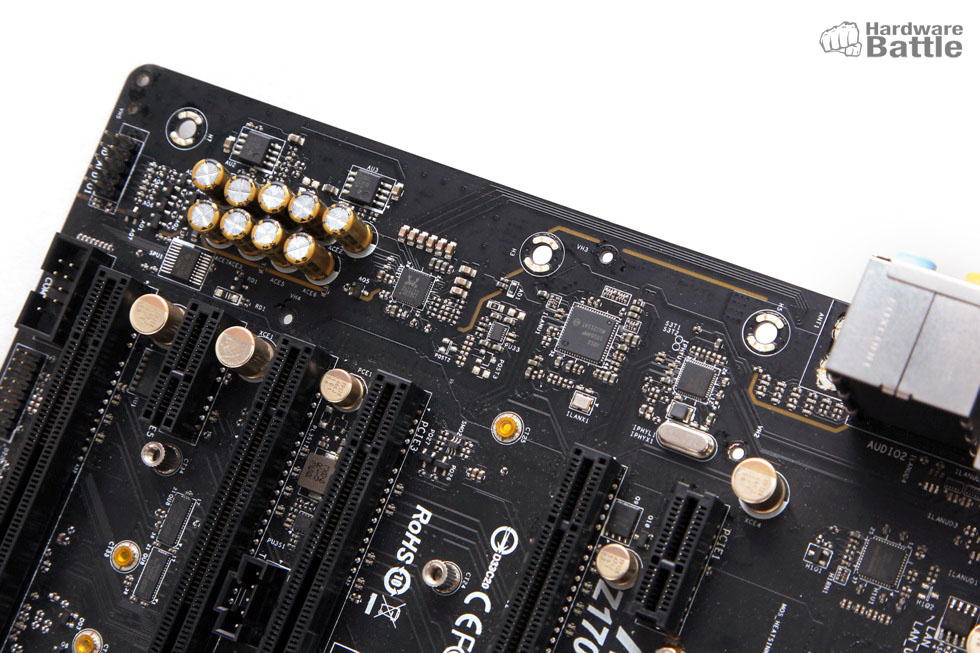

ASRock Z170 Extreme7+의 사운드 코덱 자체는 여타 중고가 메인보드에 많이 탑재되고 있는 7.1채널 Realtek ALC1150 칩을 사용하지만, 일본 Nichicon사의 오디오 전용 라인업 Fine Gold 캐패시터와 600Ω 이상의 하이엔드 헤드셋의 출력도 충분히 감당할 수 있도록 TI(텍사스 인스트루먼트) NE5532 앰프칩이 추가로 조합되어 있습니다.

뿐만 아니라 오디오 신호를 전달하는 PCB 패턴은 노이즈 차단 실드를 분리 적용시켜 보다 깨끗한 신호를 전달시키기 위해 노력한 흔적이 엿보입니다. (물론 타 브랜드의 고급 제품들에도 대부분 적용되고 있는 기술들입니다만...)




▣ ASRock Z170 Extreme 7+ / 그 외 장점들


▲ 총 3개의 Ultra M.2 슬롯이 제공되어 SATA 방식의 SSD를 포함한 스토리지 디바이스 장착을 지원함과 동시에 별도로
U.2 어댑터를 구비하면 PCIe 방식의 SSD를 레이드 환경으로 구성하여 높은 성능을 끌어낼 수 있다는 장점이 있습니다.



▲ 플래그십 제품답게 케이스에 장착하지 않아도 작동 테스트를 할 수 있도록 전원 / 리셋 버튼과 CMOS 클리어 버튼을 제공합니다.
메모리 슬롯 우측 상단에 자리잡고 있으며 플래티넘 골드 캐패시터와 조화를 이루는 색상으과 깔끔한 마감으로 고급스러움을 더했습니다.




▲ ASRock Z170 Extreme 시리즈 모델명에 "+" 가 붙으면 USB3.1 Type A/C 규격의 3.5인치 프론트 패널이 제공됩니다. 기본 제공되는
악세서리들 중 3.5인치 프론트 패널용 SATA Express 케이블과 USB2.0 규격의 전원 케이블을 메인보드에 연결하면 사용할 수 있습니다.




▣ ASRock Z170 Extreme 7+ / Performance

과거에는 메모리 컨트롤러가 메인보드의 노스브릿지에 내장되었기 때문에 메인보드에 따른 성능차이가 존재했지만, 기술이 발전한 지금에 와서는 메모리 컨트롤러가 프로세서(CPU)에 통합되면서 동일한 칩셋의 메인보드의 성능차이는 프로세서와 메모리, PCI-Express를 잇는 PCB 패턴 설계(길이)에 따른 레이턴시, 바이오스 설계에 따른 최적화 정도입니다. 그 마저도 벤치마크 결과로도 측정되지 않을만큼 미세한 차이에 불과합니다.

따라서 최신 메인보드들의 비교는 앞서 수차례 언급된 전원부의 안정성에 기댄 오버클럭(Overclock) 성공율 및 퍼포먼스 증가율을 측정하는 것이 일반적입니다. 하배도 테스트를 위해 ASRock Z170 Extreme7+에 인텔 6세대 코어i7-6700K (4.0GHz, 최대 4.2GHz) 프로세서를 장착한 뒤, 배수조절(CPU Ratio)과 전압조정(Vcore Voltage)으로 4.6GHz/1.450v 세팅 후 비교값을 준비했습니다.

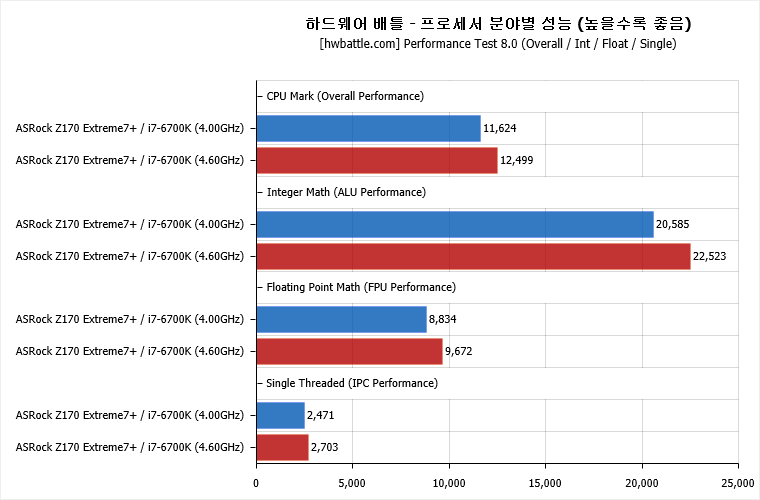

▲ Performance Test 8.0 은 토탈 9가지 테스트를 진행하지만 일상적인 컴퓨팅에 연이 없는 암호화, 소팅 등의 기술이
포함되어 있어 CPU의 근본이 되는 정수연산(Integer)과 부동소수점(Floating Point), 그리고 오래된 프로그램을 위한
싱글코어 성능(Single Thread)만 추려내어 측정한 결과입니다. 전체적으로 9% 정도의 성능향상이 확인되었습니다.

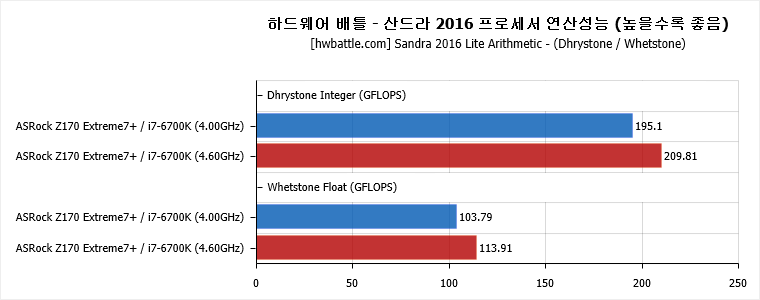

▲ Sisoftware Sandra은 PC 성능측정 툴 중에서는 상당히 오랫동안 쓰이고 있는 장수 벤치마크 프로그램입니다.
다양한 측정방법들이 있지만 SPEC(표준성능평가연합) 기준을 따르는 연산성능 테스트 결과값부터 살펴보았습니다.
정수연산 표준(Dhrystone) 부동소수점 표준(Whetstone) 결과이기 때문에 앞서 살펴본 Performance Test 8.0의
결과와 비슷하게 나타났습니다. (약 9% 성능향상)

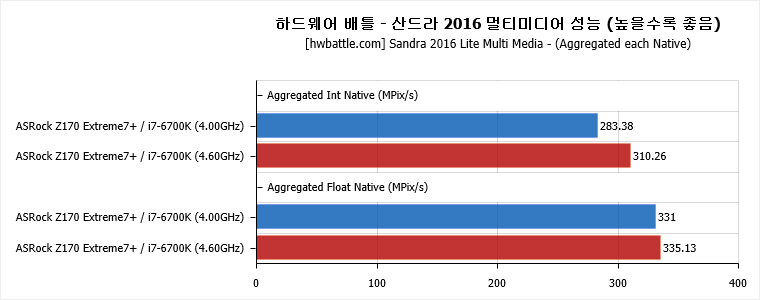

▲ 멀티미디어 성능측정은 단순 연산이 아니라 동영상이나 이미지 프로세싱 등, 실질적인 멀티미디어 작업시의
성능을 가정하기 때문에 그나마 체감성능과 비슷한 차이를 보여줍니다. 정수(Integer) 측정의 경우 멀티미디어 성능이
표준연산 성능과 거의 일치하는 결과가 나왔지만, 부동소수점(Floating Point) 측정은 오버클럭 전/후의 성능 차이가
2%에 불과해 단순 연산성능이 멀티미디어 작업성능과 일치하지 않는다는 것을 확인할 수 있습니다.


▲ 이번에는 실제로 렌더링 작업에 사용되는 Cinema 4D 편집툴을 바탕으로 프로세서 성능을 측정해주는 CINEBENCH
R15 벤치마크로 측정한 결과입니다. 이번에도 9% 내외의 성능차이로 실질적인 성능 향상폭을 확정짓 모습입니다.

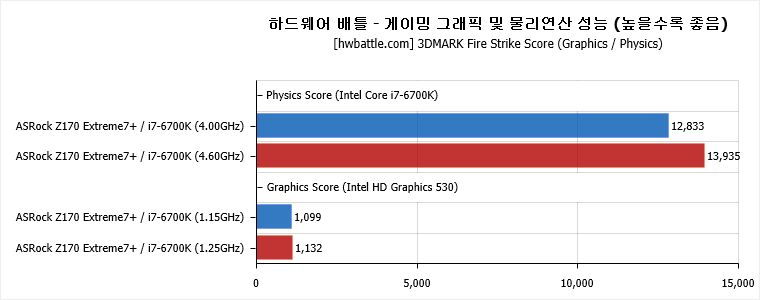

▲ 그래픽 뿐만 아니라 컴퓨터 게임을 위한 PC 전반의 성능측정 프로그램으로 자리잡은 3DMARK 입니다. 메인인 CPU
성능을 측정한 Physics 스코어는 역시나 9% 내외의 차이를 보여주었습니다. 아래의 Graphics 스코어는 덤으로
인텔 6세대 코어 프로세서에 내장된 인텔 HD 그래픽스 530을 100MHz(0.1GHz) 오버클럭 한 결과입니다.




▣ ASRock Z170 Extreme 7+ / FLIR 열화상 카메라

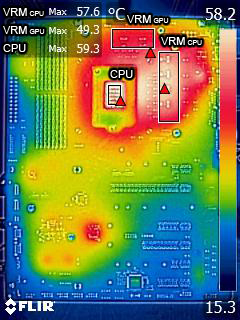

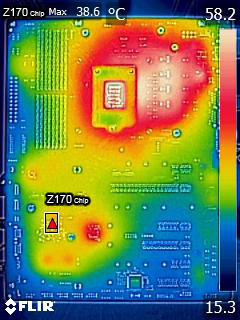

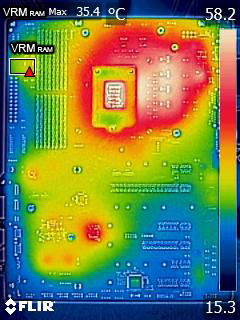

메인보드 발열을 측정하는 방법도 특별한 기준이 없는 상태이기 때문에 하배에서 그래픽 카드 온도를 측정하는 것과 마찬가지로 후면부를 측정하는 방법을 활용했습니다. 측정부위는 CPU 전원부(VRM), iGPU 전원부(VRM), RAM 전원부(VRM), 코어 i7-6700K(CPU), 인텔 Z170(Chip), 입니다.

발열량 측정은 인텔 6세대 코어 i7-6700K (4.00GHz) 와 DDR4-2133 8GBx2, 그래픽은 프로세서에 내장된 인텔 HD 그래픽스 530을 사용했으며, 인텔 정품쿨러(초코파이)를 장착하고 오버클럭은 적용되지 않은 상태입니다.

Prime95v287 / In-place large FFTs 스트레스 테스트와 Furmark 스트레스 테스트를 실행한 후 30분이 지난 시점에서 메인보드 후면을 FLIR 열화상 카메라로 촬영한 사진입니다.







▣ UEFI BIOS / CMOS Configuration

유저의 성향(연륜이라고 해야할지도...)에 따라 명칭이 제각기 다른 UEFI BIOS 설정화면입니다. 하나하나 살펴보기에는 너무 많은 옵션들이 있기 때문에 주로 사용하는 오버클럭(OC Tweaker), 바이오스 업데이트(Tool), 쿨링팬 속도조절(H/W Monitor)이 가능한 항목들의 스크린샷을 준비해보았습니다.


    • ▲ 부팅 후 [Delete] 키나 [F2] 키를 눌러 UEFI BIOS로 진입하면 첫 화면으로 Easy Mode가 나타납니다.
      부팅순서나 쿨링팬 속도 등 간단한 설정만 가능하기 때문에 (F6) 키를 눌러 Advanced Mode로 진입해야 합니다.


    • ▲ F6 키를 눌러 Advanced Mode로 진입한 화면입니다. 파워 유저분들에게 친숙한 커맨드 구성을 볼 수 있습니다.


    • ▲ 오버클럭 관련 설정은 [ OC Tweaker ] 메뉴에서 제어할 수 있습니다. 오버클럭 설정법을 모르는 초심자라도 오버클럭으로 성능을
      높이고 싶은 경우에는 비교적 성공율이 높고 대중적인 [ Advanced Turbo ] 프리셋의 하얀색 설정들 중 하나를 고르셔도 됩니다.


    • ▲ 세밀한 설정까지 다루는 파워유저의 경우 [ Profile Save / Load ] 기능을 활용해 여러가지 옵션들을 저장했다가 불러올 수 있습니다.
      여름~겨울 등 날씨에 따라 오버클럭 수준을 달리 한다거나, 극오버 / 국민오버 등을 저장해두고 상황에 따라 바꿔쓰는 경우가 많습니다.


    • ▲ CPU 오버클럭을 설정할 수 있는 [ OC Tweaker / CPU Configuration ] 항목 설정화면입니다. 흔히 국민 오버로 불리는 기본설정은
      배수[CPU Ratio]만으로도 가능하지만, 베이스 클럭[BCLK Frequency]을 조절할 경우 [Divider]설정도 그에 맞게 조절해야 합니다.


    • ▲ DDR4 메모리 오버클럭을 할 수 있는 [ OC Tweaker / DRAM Configuration ] 항목 설정화면입니다. 주로 활용하는 항목은
      대역폭을 조절하는 [DRAM Frequency] 와 [Primary Timing] 설정이며, 이를 통해 연산성능 및 OpenCL 가속성능 등이 향상됩니다.


    • ▲ CPU 와 DDR4 메모리에 인가되는 전압을 조절할 수 있는 [ OC Tweaker / Voltage Configuration ] 항목 설정화면입니다. [CPU Vcore
      Voltage] 설정에서 유동전압(Offset) 또는 고정전압(Fixed)을 선택해 전압을 바꿀 수 있습니다. [DRAM Voltage]는 고정전압 설정입니다.


    • ▲ ASRock Z170 Extreme7+는 인터넷에 연결되어 있으면 어렵게 롬 파일을 받아서 덤프할 필요없이 엔터 한 번으로 최신 바이오스로
      업데이트 할 수 있습니다. [ Tool ] 메뉴에서 [ Internet Flash ] 항목을 선택하면 최신 바이오스 확인 후 자동으로 업데이트 합니다.


    • ▲ 메인보드에 연결한 쿨링팬의 소음이 생각보다 크다면 [ H/W Monitor ] 메뉴에서 회전속도를 조절해 소음을 낮출 수 있습니다. 미리
      설정된 Silent, Standard, Performance, Full Speed 모드와 사용자가 직접 설정할 수 있는 Cutomize 모드를 선택할 수 있습니다.




▣ 라스트 체크포인트로 살펴보는 ASRock Z170 Extreme7+


1. NVIDIA SLI 라이센스 적용과 풍부한 포트구성
ASRock Z170 Extreme7+는 구조적으로 3-Way에 최적화 되어있긴 하지만 기술적으로는 4-Way SLI 및 CrossFireX 까지 구현할 수 있습니다. 특히 NVIDIA SLI 기술을 사용하려면 라이센스가 필요하기 때문에 같은 Z170 칩셋이라도 제품 등급에 따라 SLI 구성이 불가능한 경우도 있어 장점으로 꼽을 수 있습니다.

기본적인 포트 구성은 다른 고급형 메인보드와 크게 다르지 않지만, 3.5인치 프론트 패널(USB3.1)이 추가로 제공되기 때문에 보다 편리하게 사용할 수 있습니다. 특히 전면 USB 포트는 케이스에 따라 전력공급이 부족해 장치가 오작동하는 경우도 종종 있지만, ASRock 프론트 패널은 전원 케이블을 별도로 연결하기 때문에 유용하게 활용할 수 있습니다.

특히 USB Type-C 포트의 경우 차세대 안드로이드 스마트폰의 주력 커넥터로 점찍혀(구글 넥서스5X/6P가 Type-C 커넥터를 사용) 조만간 활용도가 높아질 것으로 전망됩니다.




2. 니치콘 12K 캐패시터 및 DSM 기술로 내구성 개선
ASRock Z170 Extreme7+ 같은 하이엔드 메인보드를 선택하는 가장 큰 이유 중 하나인 안정성과 내구성도 우수한 면모를 보여줍니다. 니치콘에서 독점 공급받는 12K 골드 캐패시터는 타사의 고급 브랜드가 사용하는 10K급 캐패시터보다 20% 더 긴 내구성을 갖췄고, CPU 전원부에 820㎌ 캐패시터와 100㎌ 캐패시터를 혼합 배치하는 콤보 캡(Combo Caps) 설계로 응답속도와 리플노이즈를 개선해 안정성에서도 긍정적인 반응을 기대할 수 있겠습니다.

듀얼 스택 모스펫(DSM) 기술은 하나의 MosFET 패키지 안에 2개의 실리콘 다이를 적층해 메인보드에서 차지하는 공간과 High / Low 실리콘 다이의 거리도 대폭 줄였습니다. 덕분에 스위칭 효율은 향상되고 발열은 낮아져 전반적인 안정성을 더욱 높여주는데 한 몫 거들어 주게끔 설계되었습니다.


3. 안정적인 온도를 유지하는 PWM 전원부(VRM)
PWM 전원부 온도는 체크포인트 2번의 내용과 일맥상통한다고 볼 수도 있습니다. 아무리 듀얼 스택 기술로 효율을 높였다고 해도 MosFET의 발열은 만만치 않습니다. ASRock Z170 Extreme7+ 메인보드는 전원부에 히트파이프로 연결된 대형 방열판을 얹어 CPU 보다 낮은 온도를 유지하는 모습을 보여줍니다.



글 · 사진 : 배틀넘버1
편집 : 배틀리뷰
작성일 제목 조회수 추천 / 비추천
2018-01-08 AMD@CES2018 [40] 4486 14 / 0
[ - http://hwbattle.com/bbs/board.php?bo_table=hottopic&wr_id=1608 ]
추천 1 비추천 1

댓글목록

마낀쓱이님의 댓글

마낀쓱이 쪽지보내기 메일보내기 자기소개 아이디로 검색 전체게시물 작성일
profile image

흠 갖고 싶지만 분에 넘치는 녀석!!!
리뷰 잘 봤습니다 특히 전원부는 초크가 60이였군요 쿄쿄쿄쿄 좋은 정보네요
흠 이런것도 고려 해야 겠네요 담엔 ㅋㅋㅋ

켄츠할배님의 댓글

켄츠할배 쪽지보내기 메일보내기 자기소개 아이디로 검색 전체게시물 작성일
profile image

아직도 비전문 사이트에서는 애자락이라면서 까이던데...
아수스 등에 비해 부족한건 맞지만 그래도 가성비랑 특유의 연구소 스타일로 끼가 넘치죠 ㅋㅋㅋ
저도 H97 performance 사용중이고요.

미궁님의 댓글

미궁 쪽지보내기 메일보내기 자기소개 아이디로 검색 전체게시물 작성일
profile image

발열이 저정도면 조금 아쉬운 수준이네요... 방열판 없는 보급형 보드들도 순정에서 60도 잘 안넘는데... k버전이라 그런건가요?

블러디루나님의 댓글

블러디루나 쪽지보내기 메일보내기 자기소개 아이디로 검색 전체게시물 댓글의 댓글 작성일
profile image

k버전에 오버를 하게되면 전원부 발열량이 장난 아닙니다~^^
과거 B85나 H87 H81에서 오버클럭을 지원했을 때, 인기가 많은 기종이 방열판이 달린 제품들이었는데, 일반적으로 방열판 없는 보급형 보드들은 1.2V전압주고 링스를 돌려도 전원부 온도를 버티지 못하고 쓰로틀링이 걸리면서 배수하락이 발생합니다~^^ 쓰로틀링은 전원부 온도 105도 이상에서 발생하게 됩니다.
Z170 pro4의 경우도 방열판이 있음에도 8페이즈에 20A초크라 1.35V를 버텨주지 못하고 배수하락이 생기는데, Z170 ex7+의 경우는 1.44V도 잘 버텨줄 정도였습니다~^^

미궁님의 댓글

미궁 쪽지보내기 메일보내기 자기소개 아이디로 검색 전체게시물 댓글의 댓글 작성일
profile image

오버하면 물론 발열 쩔지만 이리뷰는 순정으로 측정한거라고 하네요.
순정이라면 퍼포먼스급 보드는 50도 미만으로 잡아주는게 맞지 않나 생각합니다.
뭐 오버 잘되는것도 중요하긴 하죠 ㅎㅎ

블러디루나님의 댓글

블러디루나 쪽지보내기 메일보내기 자기소개 아이디로 검색 전체게시물 댓글의 댓글 작성일
profile image

일단 CPU자체가 6700k라 논오버 상태에서도 4.0Ghz인 최대전력을 먹는 제품에다가, 비록 30분이 지났다지만, 각종 부하프로그램을 이미 돌린 상황인지라 발열량이 저럴겁니다~^^
예전에도 여러종류의 보드를 써 봤지만, 기본적으로 부하테스트 직후에 전원부 온도는 8~90도가 정상이고, 아이들 상태를 유지한다고 해도 전원차단이 된게 아니다보니 60도 미만으로 유지되는 거면 매우 양호한겁니다~^^
방열판이 없는 보드들은 기본적으로 부하테스트만 해도 바로 105도 찍고 쓰로틀링 걸리고 난리거든요~^^;;

미궁님의 댓글

미궁 쪽지보내기 메일보내기 자기소개 아이디로 검색 전체게시물 댓글의 댓글 작성일
profile image

검색해보니 스카이레이크 가면서 전원부 발열이 많이 증가했다는 내용이 있네요. Fivr이 옮겨온것때문일까요?

블러디루나님의 댓글

블러디루나 쪽지보내기 메일보내기 자기소개 아이디로 검색 전체게시물 댓글의 댓글 작성일
profile image

fivr가 옮겨온 탓도 있고, 실질적으로 60A 라고 해도 12페이즈로 발열을 모두 해소하는데는 무리가 있을겁니다~^^;;
전원부의 발열은 말 그대로 전원부 페이즈를 왕창 늘리는 방법이 가장 효과적으로 줄일 수 있으니까요~orz

블러디루나님의 댓글

블러디루나 쪽지보내기 메일보내기 자기소개 아이디로 검색 전체게시물 작성일
profile image

좋은 리뷰 잘 봤습니다~+_+
배틀리뷰님의 리뷰를 보니, 제가 작성하고 있는 사용기들이 초라해 보이는군요~orz

부타네코님의 댓글

부타네코 쪽지보내기 메일보내기 자기소개 아이디로 검색 전체게시물 작성일
profile image

와.. 간지 줄줄.. 검은색에 은은한 브라운 고급제품임을 막눈인 제가봐도 알겠네요 = ㅅ= 리뷰 잘봤습니다. 요즘 바쁘신가봐용!

음란수달님의 댓글

음란수달 쪽지보내기 메일보내기 자기소개 아이디로 검색 전체게시물 작성일
profile image

와우...
예전 연구소제품은 가성비나 독특한 제품위주였는데 어느새 이런 하이엔드급도 뚝딱 멋지게 내놓네요.
글 잘 봤습니다 ^^

야식가님의 댓글

야식가 쪽지보내기 메일보내기 자기소개 아이디로 검색 전체게시물 작성일
profile image

ASRock 제품 중에 가장 플래그쉽에 속하는 제품이근영...ㅎㄷㄷ
가격은 생각보다 저렴한데 스펙이 무자비하네여....와...-_-bb
근데  이 급에선 스펙도 중요한데 외형도 무시못하는 조건이라 다음은 asus rog 처럼 존재감이 확실했으면 합니다.

스펠님의 댓글

스펠 쪽지보내기 메일보내기 자기소개 아이디로 검색 전체게시물 작성일
profile image

가격을 봐선  인기 제품인 asus 히어로와 디럭스 중간이네요  애즈락이  보드 스폰지 적용한게 별거 아니지만 저는 구매시마다 느끼는 거지만  좋더라고요
 히어로 보드는 금액이 저렴한 제품도 아닌데 그런게 없더라구요  맨손으로 보드 뒷판 뾰족한 부속들에 걸리는 기분이 썩 좋지는 않거든요  오버하긴 좋아서 ㅎㅎ
 익스 6 익스 7  제품들 색상좀 이쁜걸로좀 하면  참 인기 많을텐데 조금 아쉽긴 하네요  화이트 감성이나  레드기판  블루 기판 화이트  스틸기판  등등
 led가 없어도 너무 없긴 하지요    감성쪽도 신경쓰면 좋겠어요

범호님의 댓글

범호 쪽지보내기 메일보내기 자기소개 아이디로 검색 전체게시물 작성일
profile image

요즘은 기가보다 에즈락 보드가

훨씬 나아보이네요 ㅎㅎ
공대 아저씨들 가끔 변태같은 보드도 만들긴하지만 ...

댓글을 다시려면 로그인이 필요합니다. 로그인 하러가기

배틀리뷰 목록

Total 19건 1 페이지
제목 글쓴이 날짜 조회
배틀뉴스 쪽지보내기 메일보내기 자기소개 아이디로 검색 전체게시물 2017-11-16
00:15:37
1267
배틀뉴스 쪽지보내기 메일보내기 자기소개 아이디로 검색 전체게시물 2017-11-08
23:27:44
2068
배틀뉴스 쪽지보내기 메일보내기 자기소개 아이디로 검색 전체게시물 2017-09-15
12:30:58
1157
배틀리뷰 쪽지보내기 메일보내기 자기소개 아이디로 검색 전체게시물 2017-06-19
06:40:12
1707
배틀리뷰 쪽지보내기 메일보내기 자기소개 아이디로 검색 전체게시물 2017-05-20
15:07:39
2288
배틀리뷰 쪽지보내기 메일보내기 자기소개 아이디로 검색 전체게시물 2017-03-25
08:51:43
2522
배틀리뷰 쪽지보내기 메일보내기 자기소개 아이디로 검색 전체게시물 2017-03-23
18:00:07
4437
배틀리뷰 쪽지보내기 메일보내기 자기소개 아이디로 검색 전체게시물 2017-03-18
19:33:06
2522
배틀리뷰 쪽지보내기 메일보내기 자기소개 아이디로 검색 전체게시물 2017-02-21
02:12:38
2878
배틀리뷰 쪽지보내기 메일보내기 자기소개 아이디로 검색 전체게시물 2017-02-18
03:49:23
3028
배틀리뷰 쪽지보내기 메일보내기 자기소개 아이디로 검색 전체게시물 2017-01-27
20:08:25
3111
배틀리뷰 쪽지보내기 메일보내기 자기소개 아이디로 검색 전체게시물 2017-01-18
03:24:17
2691
배틀리뷰 쪽지보내기 메일보내기 자기소개 아이디로 검색 전체게시물 2017-01-11
22:25:15
2455
배틀리뷰 쪽지보내기 메일보내기 자기소개 아이디로 검색 전체게시물 2017-01-05
22:51:20
3549
배틀리뷰 쪽지보내기 메일보내기 자기소개 아이디로 검색 전체게시물 2016-12-23
02:15:32
1614
배틀리뷰 쪽지보내기 메일보내기 자기소개 아이디로 검색 전체게시물 2016-10-28
18:23:56
2761
배틀리뷰 쪽지보내기 메일보내기 자기소개 아이디로 검색 전체게시물 2016-09-22
05:45:46
3471
배틀리뷰 쪽지보내기 메일보내기 자기소개 아이디로 검색 전체게시물 2016-03-09
16:24:18
4197
관리자 쪽지보내기 메일보내기 자기소개 아이디로 검색 전체게시물 2015-08-14
00:07:37
3128
게시물 검색
제목

접속자집계
오늘
6,741
어제
9,532
최대
24,782
전체
6,511,198
사이트소개 개인정보취급방침 서비스이용약관 문의 & 제휴 메뉴 및 포인트 Update 하배 인스타그램
Copyright © www.hwbattle.com All rights reserved.
상단으로
모바일 버전으로 보기
